Elektrisk vattenkran med läcksensor

En elektrisk kran med en läcksensor hjälper till att förhindra sådana problem som att överskrida huset. Därför har sådana anordningar nyligen blivit ganska populära bland invånare i lägenheter och hus. Nedan ser vi närmare på hur ett liknande system är och hur det monteras.

Princip för verksamheten

Hittills finns det två typer av sensorer:

• Kabeldragna enheter som ansluter till regulatorn med hjälp av ledningar;
• Trådlös - Skicka en radiosignal till regulatorn.

Systemets system är i vilket fall som helst följande:

• När sensorn är nedsänkt i vatten blir dess poler stängda, varigenom enheten skickar en signal till regulatorn.
• Därefter sänder styrenheten en elektrisk impuls till en vattenventil med en elektrisk enhet som avbryter vattenförsörjningen.

Det tar inte mer än femton sekunder att stänga ventilen efter att sensorn utlöses. För att återuppta vattenförsörjningen måste du trycka på en speciell knapp som ligger på eldrivarens kropp. Korrekt installerat system skyddar mot plötslig läckage av vattenförsörjning eller värmesystem.

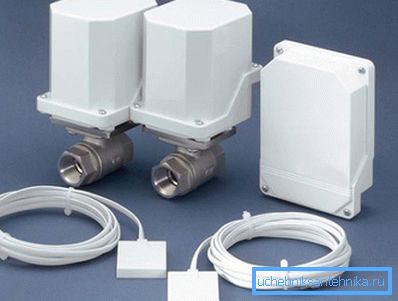

Vad systemet består av

Så, med principen om systemet vi har läst. Låt oss nu ta en närmare titt på funktionerna i de delar som den består av.

Elektrisk kran

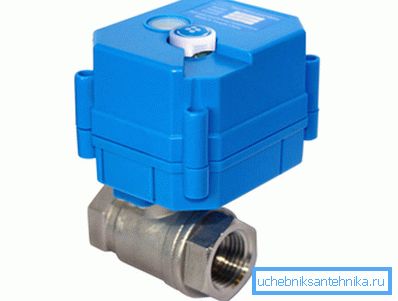

Denna anordning är en ventil i form av en kulventil med elektrisk drivenhet. Skillnaden från den mekaniska kulventilen är endast i det faktum att låselementets läge inte regleras av en spak, utan av en elektrisk motor.

Tips! Det är ganska svårt att installera en kulventil med en elektrisk drivenhet med egna händer, eftersom anslutningen genomförs via kopplingsboxen med strömkabeln PVS3x0.5. Därför är det här arbetet bättre att tilldela en specialist.

För att försegla låsningsmekanismens anslutning med en elektrisk drivenhet ingår tätningsringar i anordningssatsen. Som regel är de gjorda av legeringar som är resistenta mot slitage och förorening. Låsbollelementet är vanligtvis tillverkat av rostfritt stål och kännetecknas av god hållbarhet.

Följande material kan användas för att tillverka enhetskroppen:

• Gjutjärn;
• brons;
• Rostfritt stål eller andra metalllegeringar.

Det bör noteras att elektriska enheter kan utformas för olika spänningar, oftast för de ansågda ändamålen, används kulventiler med elektrisk 24v DC och 12V DC.

Installera i regel det elektriska ställdonet på kulventilen 1 - 2 tum, 1 tum och? tums diameter. Ofta kan enheter inte bara blockera vattenflödet utan också ge en ljud- eller ljussignal.

Tips! Före kulventiler är det lämpligt att använda vattenreningsfilter. I detta fall kommer deras liv att förlängas.

Nedan finns andra egenskaper som har kulventiler med elektrisk enhet för hemmet:

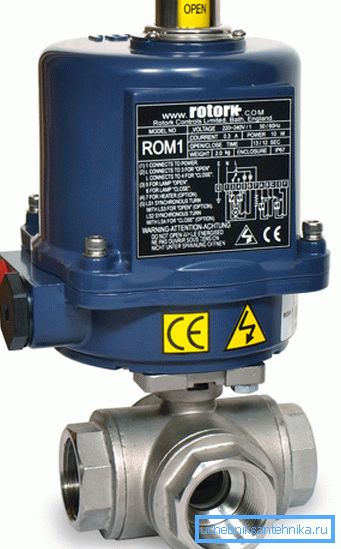

Tips! Dessa ventiler kan användas inte bara i vattenförsörjningssystem, utan även värme. Vidare tillåter trevägsventilen med eldrivning för uppvärmning inte bara att blockera kylvätskans flöde utan också att omdirigera det, till exempel från radiatorn till bypassen.

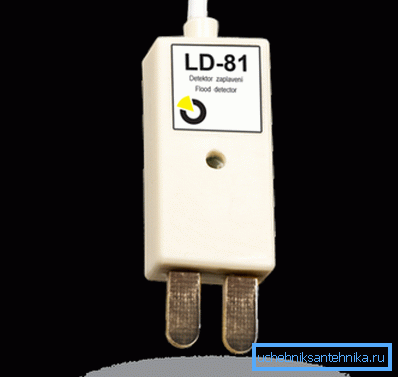

Vattenläckningssensor

Monteras på platser där det är mest sannolikt läckage:

• Nära tvättmaskiner
• bad;
• Nära skalen;
• Duschkabiner, etc.

Som nämnts ovan skickar det en signal till regulatorn när vatten kommer in i sensorn. Dessa enheter måste anslutas till en säker strömkälla, så att du omedelbart kommer i kontakt med plåtarna, inte får någon elektrisk chock.

Var uppmärksam! Tillverkare rekommenderar var tredje månad att torka plattorna på enheten med en fuktig svamp. Denna operation utförs som en profylax och för att kontrollera systemets prestanda.

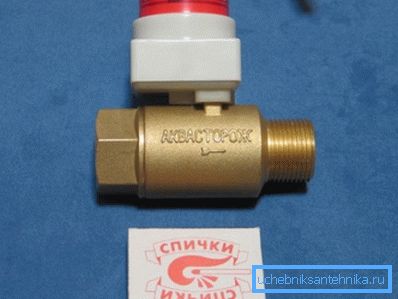

Till salu hittar du sensorer från både utländska och inhemska tillverkare. Priset på det senare är lägre, medan kvaliteten inte är sämre än utländska analoger.

regulator

Den här enheten har flera funktioner:

• Det behandlar signalen från sensorerna;
• Ger spänning till den elektriska kulventilen;
• Ger ström till sensorerna;
• Ger ljud och ljusvarning.

Styrenheten kan placeras på alla tillgängliga platser där vatten inte kan komma på det. Antalet element i systemet kan variera beroende på funktionerna i dess installation.

Installationsfunktioner

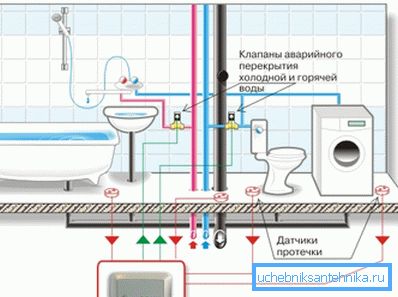

Innan du installerar systemet är det nödvändigt att skapa en layout av alla dess element. Därefter måste du, i enlighet med schemat, se till att längden på anslutningskablarna är tillräcklig.

Installationen själv utförs i följande ordning:

• Markerade områden av plats, kranar, sensorer och styrenhet.
• Enligt systemet lade ledningar.
• Crash kulventiler.
• Installerade sensorer.
• Anslut styrenheterna.

Nedan ser vi närmare på några av dessa operationer.

Sätt in kulventilen

Denna enhet är installerad på rörledningens inlopp efter manuella ventiler. Det är strängt förbjudet att använda en kulventil för en elektrisk drivenhet istället för ventiler på ingången.

Som nämnts ovan är installationen av enheten själv bäst överladd till experter. Samtidigt bör du omedelbart ge oavbruten ström för det.

Sensor installation

Givaren kan installeras på två sätt:

• Golvmontering - innebär att sensorn sätts in i golvbeläggningen i områden där vattnet sannolikt kommer att ackumuleras vid läckage. Kontaktplattorna i detta fall bringas till ytan så att de lyfts upp i en höjd av flera millimeter. Tråden till anordningen utförs i ett korrugerat rör.
• Golvmontering - Anordningen placeras på golvytan med kontaktplattor nedåt.

Controller installation

Ström till styrenheten levereras från strömkabinettet. Noll och fas är ansluten till enheten enligt schemat.

Installationsmanualen för den här enheten är som följer:

• Det första steget är att göra ett hål i väggen för monteringsboxen.
• Då måste du genomborra spåren för strömkablarna från platsen för enheten till elskåp, samt till varje kulventil och sensor.
• Därefter installeras en monteringslåda på platsen som är förberedd i väggen och regulatorn är fast i den.
• Därefter måste du ta bort enhetens framkåpa och anslut alla ledningar enligt diagrammet.
• Vid slutet av arbetet måste du byta kontrollenhetens framsida.

Om systemet är ordentligt monterat, lyser indikatorn på kontrollenheten efter att den är påslagen. I händelse av läckage ändras indikatorns färg från grönt till rött och summeren låter. Samtidigt blockerar kranen vattenförsörjningen.

Här är kanske alla huvudpunkterna för att installera ett översvämningsskyddssystem.

slutsats

Motoriserade kulventiler med läckagesensorer är en användbar uppfinning, eftersom de undviker ett antal allvarliga problem i samband med översvämning. Det enda du behöver installera systemet ordentligt och kontrollera dess prestanda.

Från videon i den här artikeln kan du få mer information om detta ämne.
