Elektrisk kran för vatten: teknisk beskrivning
Installation av värme- och vattenförsörjningssystemet hemma är inte komplett utan att man installerar avstängningsventiler. De är nödvändiga för att kontrollera rörelsen av vätska i rörledningen. Denna artikel fokuserar på automatiserade modeller.
Allmänna bestämmelser
Varför behöver vi kranar på rörledningens kontur? Med hjälp kan du isolera separata sektioner med egna händer för att utföra reparationer eller helt ersätta skadade element.
Ytterligare svårigheter i samband med användningen av elektriska kranar
Vad är syftet med deras automatisering, eftersom det ger ytterligare besvär:
- Öka kostnaden för produkten.
- Behovet av att ansluta till det elektriska nätverket.
- Ökningen i rymden ockuperade.
- Utseendet på ytterligare noder som kan bryta.
ger möjligheter
Men du kan med deras hjälp:
- Öka säkerheten vid användning av vattenkretsar. VVS-utrustning varar inte för alltid, såväl vad gäller instrument som är anslutna till rörledningen och rören själva. Och om läckan som inte visas inte elimineras i tid, då kan det orsaka översvämning inte bara av din lägenhet, men också av de grannar som bor nedanför. Och även om du bor i ett privat hus eller på första våningen, bör du inte glömma källaren och de dyra golv. (Se även artikeln Så här installerar du en kran på diskbänken: funktioner.)
- Gör autonoma vattning i trädgården i landet, och ställ in frekvensen för att slå av och stänga av luckan.
- Underlätta fyllningen av poolen, akvariet och andra drivna tankar, gör ett bekvämt fjärrkontrollsystem för att leverera vätska till dem.
typer
Hittills kan två varianter av elkranar användas:

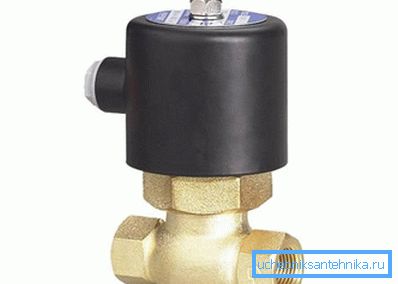

elektromagnetisk
Funktionsprincip: Spänning appliceras på den elektriska spolen, varigenom kärnan som blockerar vattnets rörelse dras in. Huvudarbetet med att hålla ventilen i det öppna tillståndet medan flödet själv görs.
Tips: Du bör inte använda denna enhet i gravitationssystem, eftersom det helt enkelt inte kommer att fungera på grund av bristen på det nödvändiga trycket.
fördelar:
- Det relativt låga priset på enheten själv och dess funktion.
- Möjligheten att reparera kranen i stället för sin installation utan föregående demontering.
specifikationer:
parameter | värde |
spänning | 12 |
mat | konstant |
vikt | 250 g |
effekt | 5 W |
Arbetstryck | 0,8 MPa |
Liner sektion | 1/2 |
Tillåten vätsketemperatur | 130 grader Celsius |
Kroppsmaterial | brons |
Elektromagnetmaterial | Polyesterharts |
Tips: Det rekommenderas att installera ett grovfilter framför kranen. Detta kommer att avsevärt förlänga dess operativa livslängd.
Som vi kan se från tabellen ovan är en sådan elektrisk kran för varmt vatten också bra. (Se även artikeln Ansluta en tvättmaskin till avlopp och vattenförsörjning: funktioner.)
Sharovy med servo
Denna version av elektriska ventiler är mer praktisk och mångsidig, men samtidigt dyrare och har stora dimensioner.
Den består av två huvuddelar:

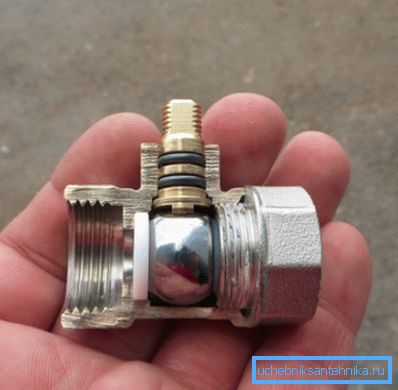

- Kulventil. Arbetsdelen av en sådan produkt är en stålkula med ett genomgående hål, vars diameter vanligtvis är lika med tvärsnittet av anslutningsrören. Således öppnar eller stänger passagen för vätska den här delen, som vrider 90 grader i en riktning eller den andra. Den är ansluten till servo med en specialstav.
- El-enhet En motor och en växellåda roterar staven i en riktning eller en annan när den är påslagen, respektive stängning eller öppning av avstängningsventilen.
Bruksanvisningen för en sådan enhet är ganska enkel. Det är anmärkningsvärt att detta prov, i motsats till den elektromagnetiska enheten, ändrar sitt tillstånd oberoende av närvaron av tryck i röret. Det är också värt att notera att elektriska kulventiler normalt är utrustade med manuell växlingsknapp i händelse av strömavbrott.
specifikationer:
parameter | värde |
spänning | 220 V |
Vridningsvinkel | 90 grader |
Vänd tid | En halv minut |
Servomassa | 1,5 kg |
effekt | 22 W |
Genomförande av läckageskydd
En elektronisk vattenkran installeras oftast för att skydda bostäder från översvämning.
Detta görs enligt följande:
- Vi monterar automationsenheten.
- Vi skär ventilen i rörledningen. Vanligtvis är en enhet vid ingången till vattenförsörjningen tillräcklig
- Vi installerar och kopplar vätskekontrollsensorer till automationsenheten. De bör placeras på platser som är mest utsatta för läckage: tvätt och diskmaskiner, gamla anslutningsnoder.
- Vi kopplar kranens elektriska enhet till regulatorn.
- Vi testar hela systemet.
När det gäller vatten i sensorns lägen fungerar det automatiskt, vilket kommer att blockera vattenförsörjningen och avbryta flödesprocessen.
slutsats
Kulventilen kan drivas elektriskt för att automatisera sin funktion. Detta öppnar ytterligare möjligheter för användning av stoppventiler, vilket innefattar skapandet av ett pipelineskyddssystem. Det är också möjligt att använda elektromagnetiska modeller, vilka har vissa skillnader beskrivna ovan.
Videon i den här artikeln kommer att introducera ytterligare material. Ta hand om komforten och säkerheten vid användning av VVS-system.
