Ejektor för själva pumpstationen

Centrifugalytpumpar används oftast för att tillföra vatten från brunnar, oftare används de för att leverera vatten från en brunn. Användningen av denna typ av pump har en begränsning, vilket är oförmågan att lyfta vatten från ett djup på mer än 8 m, om vattenspegeln i brunnen är under 8 m, då fungerar det inte att lyfta vattnet med en vanlig pump. För att pumpen ska kunna höja vatten från ett större djup måste en extra enhet, kallad ejektor, ingå i systemet. Det är inte alltid möjligt att hitta den i försäljning, och priserna bidrar, och att göra en ejektor för en pumpstation med egna händer från skrotmaterial är ganska realistisk. Det kommer inte självklart att vara lika effektivt som en ejektor av industriell produktion, men det är garanterat att lägga ca 5 m till det saknade djupet.

Hur fungerar en ejektor

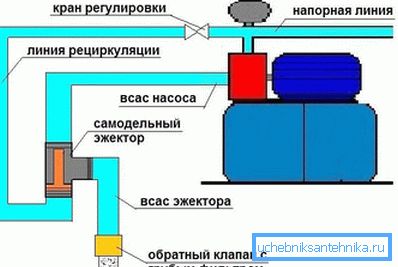

Principen för ejektorns funktion är baserad på rörelsen av vattnet i röret, vilket kommer in i den gradvis avsmalnande delen av ejektorn ökar sin hastighet, varigenom en zon med reducerat tryck bildas, där vatten dras från utsidan. Pumpstationens utombordare arbetar genom att tillföra vatten genom en cirkulationsrörledning, flödet, som kommer in i den avsmalnande delen, ökar hastigheten, bildar en zon med reducerat tryck, där vatten sugs utifrån för att kompensera för lågt tryck. Med andra ord trycker ejektorn vatten till en höjd från vilken pumpen redan kan suga den.

Ejektorns effektivitet kännetecknas av utstötningskoefficienten, vilken visar mängden sugat vatten per enhet mängd återcirkulerat vatten. I vårt fall är utstötningskoefficienten för vatten 0,12, det vill säga när flödeshastigheten i ejektorn är 1000 l / h, suger ejektorn i ca 120 l / h.

Utkastet till ejektorn (alternativ 1)

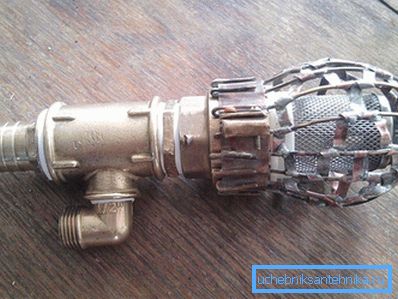

Den enklaste ejektorn kan monteras på grundval av en tee och kväve - dessa delar kommer att fungera som Venturi-röret i en mycket förenklad version. Formade element för ejektorn kan användas av olika material (metall, plast). I detta fall monteras ejektorns konstruktion från en mässingstopp och hylsanslutningar för metallrör.

Diametern hos de formade elementen för utformningen av ejektorn tas beroende på pumpstationens prestanda och sug- och cirkulationsrörets diameter, sugrörets diameter får inte vara mindre än 25 mm. I vår design kommer en tee med en diameter på 20 mm att användas med ett 26 mm sugrör och ett 12,5 mm recirkulationsrör anslutet till det.

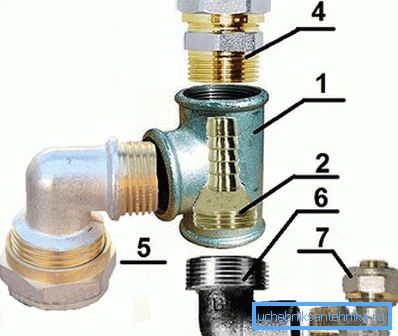

1. Tee? "Mm.
2. Fackföreningen? "Mm och med gren av 12 mm.
3. Adapter 20? 25 mm.
4. Vinkel 90? (yttre / inre) för metallplaströret? "16 mm.
5. Vinkel 90? (yttre / inre) för ett metallplastiskt rör? "26 mm.
6. Vinkel 90? (extern / intern)? "??".

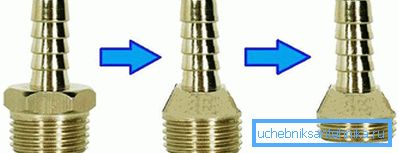

Svårigheten i denna design kan göra en kvävning, den måste ändras något, nämligen vrida hexagonen till ett konformat tillstånd.

Den undre basen av den formade konen bör ha en diameter som är några millimeter mindre än ytterdiametern hos munstyckets tråd, det är också nödvändigt att förkorta dess tråd i högst fyra varv. Med hjälp av en dö måste du köra tråden och klippa några fler varv på den resulterande konen.

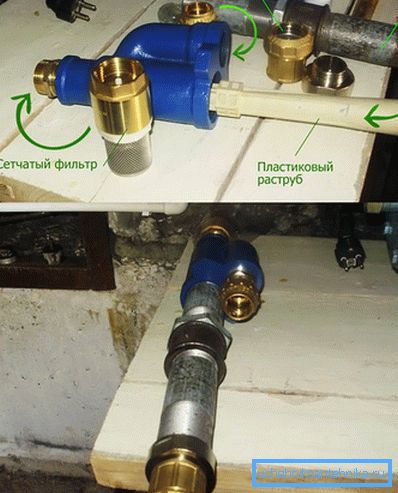

Nu kan du montera ejektorn. För detta förblir fästet (2) snävt inuti tean (1) så att fästet går 1-2 mm bortom den övre kanten av teppens sidoutlopp och så att minst fyra vrider på teens inre gänga, så att utloppet kan skruvas in (6). Om den återstående fria tråden på tee inte räcker, behöver du fortfarande gänga fackets trådar, om du har en brist på fackets längd kan du lägga en bit av röret på den. Vid utloppet (5) genom vilket vatten sugs, är det nödvändigt att fästa en backventil så att vattnet inte övergår från sug- och cirkulationsvattensystemet när systemet startar, annars startar systemet inte. Du måste även försegla alla gängade anslutningar med eventuella tätningsmedel.

En sådan ejektor kommer inte att ha en hög utstötningskoefficient på grund av imperfekten hos konstruktionen av Venturi-röret, så det kan användas för att lyfta vatten från ett djup av högst 10 m.

Alternativ 2

Det finns ett annat alternativ hur man gör en ejektor. En sådan design är effektivare med tanke på ett mer avancerat Venturi-rör, det är svårare att tillverka, men ejektionskoefficienten blir högre än i föregående modell.

1. Tee? 40 mm.
2. Knacka 90? 1/2 "mm.
3. Sgon 1/2 "mm.
4. Sgon 3/4 "mm.
5. Lås mutter 1/2 "mm.
6. Locknut 3/4 "mm.
7. Cap.
8. Kontrollera ventilen
9. Union 1/2 "mm.
10. Montering 3/4 "mm.
11. Munstycke 10 mm.
12. Gängad sgon 1/2 "mm.

En sådan ejektor är gjord av stålformade delar. Som ett munstycke (11) kan du använda ett kopparrör, göra längsgående skär, komprimera och lödda sömmarna. I propparna (7) är det nödvändigt att göra hål med lämplig diameter och skära trådarna för att skruva i sluttningarna (3 och 4) och fixa dem med låsmuttrar. Munstycket måste fixeras i sopa genom lödning.

Funktioner för installation och drift

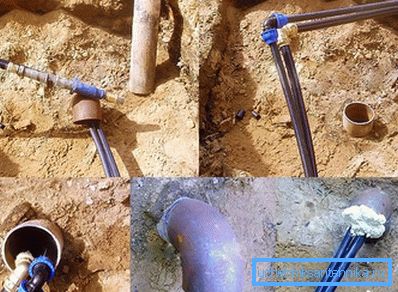

Ejektorns arbete kommer endast att fungera på kraftfulla pumpar, minst 1 kW med hög prestanda och djupet av ejektorns installering inte mer än 20 m, installationen djupare dramatiskt minskar ejektorns effektivitet. Så att när pumpen med fjärrutkastaren inte misslyckas är det nödvändigt att placera inloppsrören på ejektorn strikt vertikalt. Var noga med att ha ett grovfilter framför pumpen, eftersom sådana pumpar är mycket sårbara för slipande partiklar som kan skada pumpen. Före pumpen, på recirkulationsröret, är det absolut nödvändigt att installera en ventil så att du kan justera mängden returvatten och därmed justera effektiviteten i suget av ejektorn.
