Duschavlopp: typ av mönster

Vid reglering av dusch bör särskild uppmärksamhet ägnas åt dräneringens konstruktion, eftersom dess funktion kommer att bero på att badrummet normalt fungerar. Det finns flera typer av duschdesign, respektive plommon är också olika. Vi kommer att prata om funktionerna i olika typer av VVS, samt överväga hur man dränerar för en sommardusch med egna händer.

Olika typer av duschhoder

För att ge åtminstone en fullständig beskrivning av duschavloppet är det nödvändigt att överväga olika typer av duschkabiner och sanitära anläggningar som används i moderna hus och lägenheter. Dessutom är många av våra läsare intresserade av byggandet av sommarstugor för förortsområden och godtagbara metoder för bortskaffande av vatten på gatan.

Eftersom VVS-tillverkare levererar en otrolig mängd mönster för detta ändamål, bestämde vi oss för att begränsa vår beskrivning till de mest relevanta och populära sorterna. Tabellen beskriver huvudtyperna av duschar och motsvarande typer av fittings för avledning av vatten:

Var uppmärksam! Vi inkluderar medvetet inte duschlådor i denna lista, eftersom de redan har alla nödvändiga tillbehör installerade, och allt du behöver göra är att ansluta den till avloppsrännaren.

Varianter av avloppsdelar

Dusch med bricka

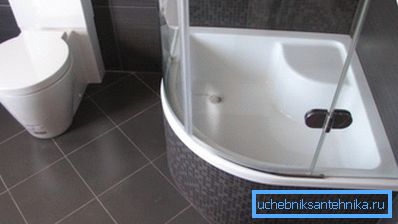

Hittills är den mest populära typen av dusch en stuga med pall. Det kan vara ett monoblock eller en låda, och i det här fallet är alla nödvändiga tillbehör redan installerade, eller det kan vara en hemmagjord podium eller en modulär stuga, och sedan monteras avloppsstrukturen med egna händer.

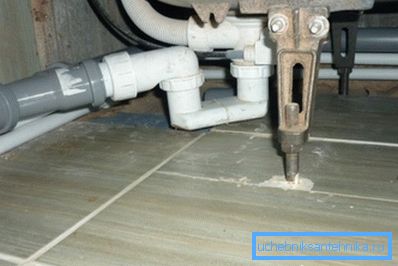

Vanligtvis används en enkel sifon utan överflöde för pallar, men djupa modeller kan slutföras med överflöde.

Valet av en viss modell beror på pallens installationshöjd, som i sin tur beror på tre huvudparametrar:

1. Höjden på ingångspunkten till avloppsrören. Enligt SNiP: s regler och föreskrifter får avloppet inte ligga under eller på samma nivå som inloppspunkten i stigaren.
2. Monteringshöjd på podiet eller ramen;
3. Längden på anslutningsröret eller korrugeringen, som avledar vatten i stigaren. Faktum är att höjdskillnaden är 1-1,5 cm per meter rörlängd, desto längre är den, ju högre skålen ska installeras.

Dessutom bör dräneringsparametrarna motsvara egenskaperna hos den utrustning som används i duschen. Kapaciteten i avloppet måste säkerställa att vattnet tas in i skålen i tid. Detta gäller särskilt för hydromassagesystem, installationer som "tropisk dusch" etc.

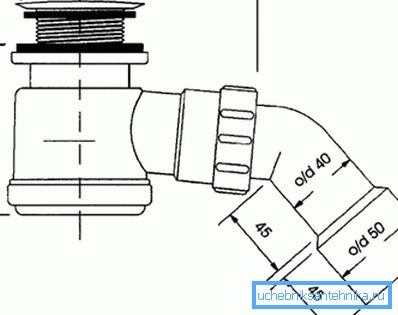

Ventilens diameter bör väljas i strikt överensstämmelse med dräneringshålets bredd i pannan, så att den uppnår anslutningens största täthet och tillförlitlighet. Denna diameter kan variera från 50 till 90 mm. När det gäller fittings med små diametrar är det nödvändigt att ge tillgång till delar till reparation och rengöring, medan avloppet med en diameter på 90 mm kan rengöras genom den övre öppningen.

Var uppmärksam! Vid installation av hydromassagesystem, var noga med att välja avloppsdelar enligt deras flödesförmåga i enlighet med systemets vattenförbrukning. Det måste anges i produktspecifikationen eller uttryckas av säljaren på din förfrågan. Vattenflöde hydromassageinstallation måste också ange i databladet till produkten.

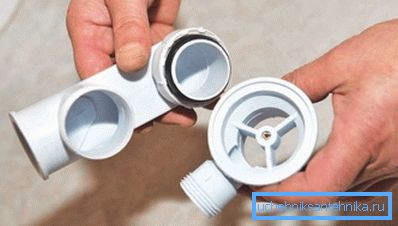

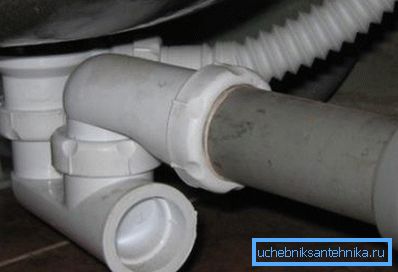

Monteringen av armaturen är väldigt enkel: Ett avloppsrör installeras i hålet på pannan, som trycks ner från botten med en speciell mutter. En sifon är skruvad till munstycket, vid utgången av vilken en korrugering sätts på. Den andra änden av korrugeringarna förbinder med stigaren.

Var uppmärksam! Gängade anslutningar är bättre förseglade med FUM-tejp, och korrugeringsfogarna med röret och stigarinnloppet är förseglade med silikonförsegling.

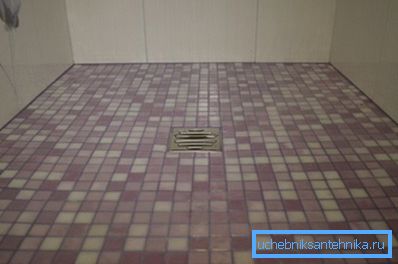

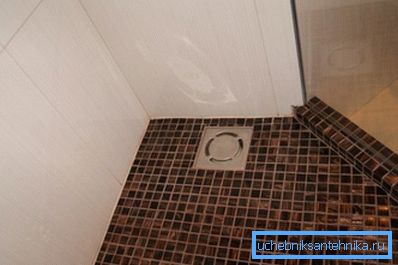

Dusch utan bricka

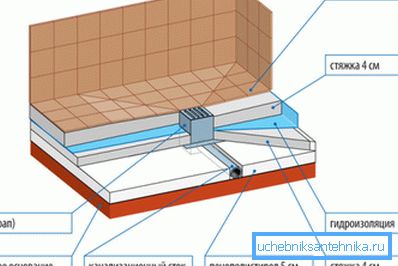

Att få popularitet utan duschbricka har det mest komplexa designflödet. Svårigheten ligger i att monteringen av förstärkning görs i golvskyddet och detta ställer ett antal allvarliga krav:

• En hög grad och kvalitet av vattentätning av alla lager av skiktet, alla leder, hörn och väggar i duschen är nödvändig.
• Tillförlitligheten i dräneringsmonteringsanordningen bör vara mycket hög, eftersom i händelse av en olycka eller läckage kommer dess reparation att vara förknippad med demontering av kakel och skikt och kostnaden för att återställa golvet kommer att vara högt;
• Det är nödvändigt att noggrant beräkna kapaciteten hos sifonen och den maximala flödeshastigheten för vatten, annars i händelse av otillräcklig vätskaavgivning, kommer vattnet att spillas i hela badrummet och sedan översvämma lägenheten.

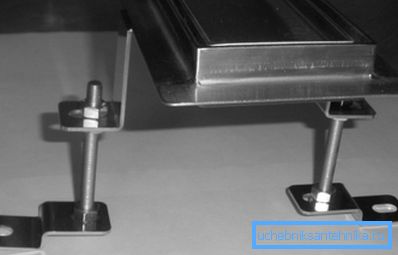

I strikt överensstämmelse med bärakapacitet samt bindningens tjocklek väljs en stege med önskad diameter och installationshöjd. Därefter monteras den på golvplattan, som är fast med klämmor på betongen, monterad på en nivå som är ansluten till ett rör (med iakttagande av en lutning på 1 - 1,5 cm per meter) med en kopplingspunkt i avloppsrören.

Därefter tillverkas cementcementmortel, vilket är i linje med bildandet av sluttningar till avloppsnätet. Vattentätning görs på alla stadier av arbetet, alla anslutningar komprimeras med en FUM-tejp och silikon tätningsmedel.

Var uppmärksam! För byggandet av högkvalitativ golvdusch krävs grundläggande konstruktionskunskaper, samt kunskap om principerna för vattentätning och VVS-arbete.

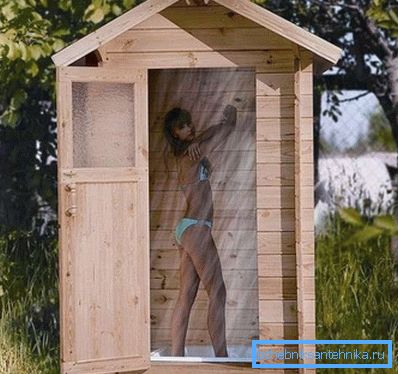

Installation av en dränering för sommardusch

Innan du bygger en dusch i landet med egna händer, bör du överväga alla nyanser, i första hand - systemet för avlopp av avloppsvatten. I praktiken finns det tre huvudalternativ:

1. Lyft golvet, gör det genomträngligt för vatten och spillvätskan går in i marken. Det minst acceptabla alternativet, eftersom det kommer att finnas en pöl under båsen, kommer det senare att bli en permanent träsk med myggor och bevattning för olika små levande varelser.
2. Höj också det genomträngliga golvet, men under det ordnar ett dräneringshål. Gropens väggar är vattentäta och fyllda med sand och grus för dränering och vätskefiltrering. Detta är bättre än ingenting, men det kommer fortfarande att vara fuktigt i en bås; dessutom kan obehagliga dofter stiga ur gropen.

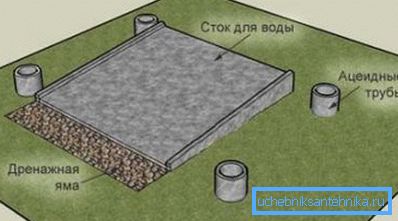

3. En avloppspanna är installerad i kabinen, från vilken ett rör ledes till avloppsseptanken. Ibland bildar de en lutande betongbotten, vattnet därifrån flyter till en närliggande septiktank eller dräneringsbricka. Detta är det bästa alternativet.

Den första metoden är endast lämplig som tillfällig, den andra - med mycket små laster på badrummet. Om du har en stor familj eller du vill bjuda in gäster till stugan, är det enda godtagbara alternativet att ordna en panna med vattenavlopp i en septiktank.

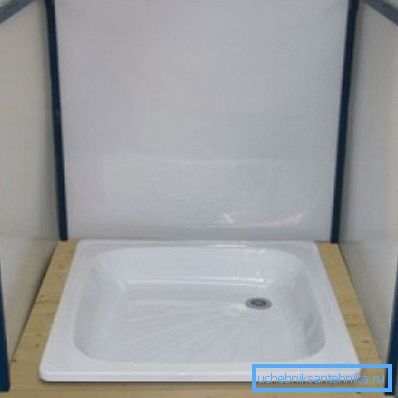

För att göra detta innehåller hyttdesignen en ram för montering av pall på en viss höjd ovanför marken. I extrema fall kan du gräva en liten jord under den.

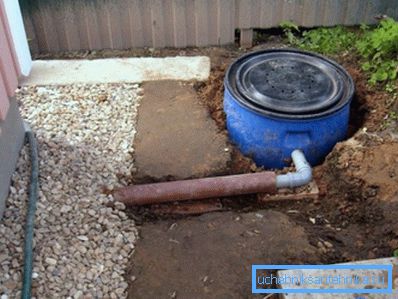

Montera sedan en vanlig sifong av vilken diameter som helst, eftersom vattenflödet i sommarduschen är minimal. Sifonen är ansluten till ett plaströr som avleds åt sidan och på ett avstånd av flera meter (ju desto bättre desto bättre) gräver de en grop för septiktanken.

Djupet av gropen ska vara ca 1,5 meter. Det enklaste sättet är att installera en metall- eller plastfat med hål i botten in i den, häll först ett lager av sand på 20-30 cm i fatet, sedan ett lager av fint grus med ett lager på ca 30 cm och fyll resten med grova pumpar. Detta ger den nödvändiga vattenreningen innan du går in i marken i ditt område.

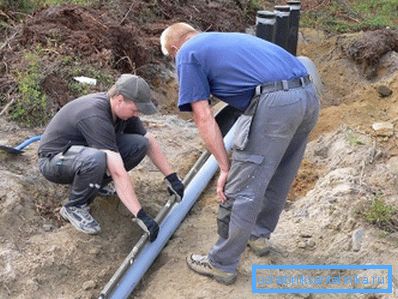

Skarvarna av pallens skål med väggarna i båsen är förseglade med silikon och stängda med hörn (baseboards) så att vätskan inte strömmar förbi skålen. Röret läggs med iakttagande av en lutning på minst 1,5-2 cm per meter längd.

Var uppmärksam! Septiktanken ska vara stängd med lock, plastfat med lock på tråden är mest acceptabla. Istället för ett fat kan man använda en betongring, en sektion av ett rör med stor diameter eller något annat kärl med lämpliga dimensioner.

slutsats

Utformningen av vilket badrum som helst förutsätter förekomsten av ett effektivt system för avloppsvattenavlopp. Av dess kvalitet kommer att bero på möjligheten till bekväm drift av VVS, så valet och installationen av avloppsrörsdelar bör kontaktas ansvarsfullt. Videon i den här artikeln hjälper dig att undvika vanliga misstag.
