Du50 kulventil: alternativ, storlekar, funktioner

14-07-2018

Vattenförsörjning

En kulventil Dn50 kan användas som stoppventil för transport genom ledningar och förvaring i tankar av olika vätskor och gaser. Sådana anordningar skiljer sig i sättet att fästa, vilket kan vara flänsat, kopplat och svetsat (lödning) såväl som i tillverkningsmaterialen, där stål, mässing, polyeten och polypropen används.

Olika låsningsanordningar kan ha sina tekniska egenskaper och skiljer sig från varandra i dessa indikatorer, vilket kommer att diskuteras nedan. Och även den tematiska demonstrationen av videon i den här artikeln kommer att erbjudas till din uppmärksamhet.

Stoppventiler DN 50 mm

Obs. Om du tittar på märkningen har kuleventilen 50 mm vanligtvis en ytterligare förkortning i beteckningen. Till exempel, framför millimeter är bokstäverna Dy eller Dn - och den ena och den andra betecknar den villkorliga eller yttre diametern. Men om du uppfyller förkortningen KSHTsP (istället för P kan det vara F, M eller K), då betyder det att du är en svetsad allsvetsad kulventil (fläns, koppling eller kombinerad) framför dig.

Allmänna alternativ

Avstängningsventiler med fläns, svetsad (för svetsning) och kopplingsanslutning görs vanligtvis i intervallet DN från 15 till 500 mm, som är konstruerad för ett nominellt tryck (Ru) från 1,6 till 4,0 MPa.
I de flesta fall används kranar med sådana dimensioner (Dn 50) i industriella, industriella och offentliga byggnader, rörledningar som pumpar oljeprodukter, vatten och gas samt i tankar för lagring. Låsanordningar med sådana dimensioner installeras dock med egna händer och i vardagen, till exempel med autonom uppvärmning för stigare, pannor eller i tankar för lagring av vatten och diesel.
Tillverkningen av ventiler och armaturer utförs enligt GOST 21345-78 och GOST 28343-89, såväl som enligt TU 04671406-003-98. För regioner med tempererat och kallt klimat utförs certifiering enligt UHL GOST 15150 av GOSGORTEKHNADZOR i Ryssland.

Produktöversikt

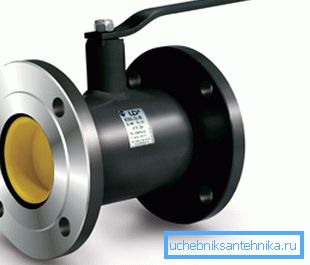

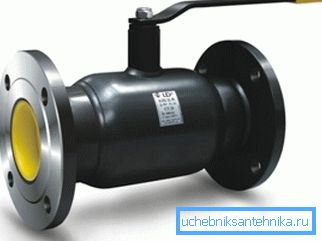

Sådana kranar är vanligtvis gjorda av stålkonst. 20, 09G2s och 1218N10T, medan det maximala arbetstrycket (Ru) förblir oförändrat - från 1,6 MPa till 4,0 MPa. Metoder för installation (anslutning) kan variera beroende på konfigurationen, så det kan vara KShTsF, KShTsP, KShTsM eller KShTsK.

DN	PN	KOD KShTsF	d	D	D1	D2	G	h	H	jag	L	Massa (kg)
15	40	015.040.02	10	95	65	14	4	23	72	170	130	1,8
20	40	020.040.02	15	105	75	14	4	23	72	170	150	2,2
25	40	025.040.02	18	115	85	14	4	21	75	170	160	2,7
32	40	032.040.02	24	135	100	18	4	21	75	170	180	3,7
40	40	040.040.02	30	145	110	18	4	44	92	235	200	4,6
50	40	050.040.02	40	160	125	18	4	44	100	235	230	6,1
65	16	065.016.02	49	180	145	18	4	44	110	235	270	8,4
65	25	065.025.02	49	180	145	18	4	44	110	235	270	8,4
80	16	080 / 70.016.02	63	195	160	18	4	60	141	335	280	11,2
80	25	080 / 70.025.02	63	195	160	18	8	60	141	335	280	12
100	16	100 / 80,016,02	75	215	180	18	8	60	150	335	300	15
100	25	100 / 80,025,02	75	230	190	22	8	60	150	335	300	15
125	16	125 / 100,016,02	100	245	210	18	8	94	195	525	325	27,5
125	25	125 / 100,025,02	100	270	220	26	8	94	195	525	325	28,5
150	16	150 / 125,016,02	125	280	240	22	8	98	210	525	350	36
150	25	150 / 125,025,02	125	300	250	26	8	98	210	525	350	37
200	16	200 / 150,016,02	148	335	295	22	12	84	225	625	450	56
200	25	200 / 150,025,02	148	360	310	26	12	84	225	625	450	57
250	16	250 / 200,016,02	200	405	355	26	12	100	270	625	530	83
250	25	250 / 200,025,02	200	425	370	30	12	100	270	625	530	85
300 *	16	300 / 250,016,02	240	460	410	26	12	167	634	-	750	155
350 *	16	350 / 300,016,02	300	520	470	26	16	196	690	-	750	276
500 *	16	500 / 400,016,02	390	710	650	33	20	170	870	-	990	610

Tekniska parametrar för KShTsF

Obs. KShTsF används för det mesta på industriområden.

Ballomax DN, (mm)	Art.	Framdörr	DH	d	t	L	H1	H2	EN	Vikt, kg
10	71.102.100	10	38	17,2	1,8	210	50	116	140	0,8
15	71.102 .015	10	38	21,3	2	210	50	116	140	0,8
20	74.102 .020	15	42	26,9	2,3	230	47	115	140	0,8
25	74.102 .025	20	51	33,7	2,6	230	47	120	140	1
32	74.102 .032	25	57	42,4	2,6	260	48	124	140	1,4
40	74.102 .040	32	76	48,3	2,6	260	41	129	180	2,1
50	74.102 .050	40	89	57	2,94	300	41	135	180	3

Tabell över parametrar KShTsP Du 10-50 mm Ru 4,0 MPa (40kg / cm2)

Beteckning KSHZ RMHS (RMUS)	DN	L	G	EN	H
16-6	6	70	1/4	112	110
25-6		76
40-6		76
16-10	10	75	3/8	112	134
25-10		80
40-10		80
16-15	15	85	1/2	125	123
25-15		105
40-15		105
16-20	20	95	3/4	136	134
25-20		110
40-20		110
16-25	25	105	1	127	174
25-25		120
40-25		120
16-32	32	120	1 1/4	215	184
25-32		145
40-32		145
16-40	40	130	1 1/2	215	231,5
25-40		150
40-40		150
16-50	50	150	2	280	233
16-65	65	185	2 1/2	280	233
16-80	80	205	3	342	330

Tabell över mått och monteringsdimensioner KSHTsM Du 6-80 mm

View. ansökan	För gas 10 bar, för vatten 16 bar
SDR	SDR11
material	PE80 / PE100, PE2406 / PE3408
Öppning / stängning	? vridning
temperatur	Från -29 till 600і
Typ av passage	Full borrning
Typ av hjälpstång	Teleskopförlängning
Rengöringstyp	Utan rengöring, 1 spolning, 2 spolning
Svetsning av väska och klocka	Elektrisk eller koppling
Teststandarder	EN 1555, ANSI / ASTM B16. 40

SDR11-tabell

Obs. Polyetenanordningar används för underjordisk installation.

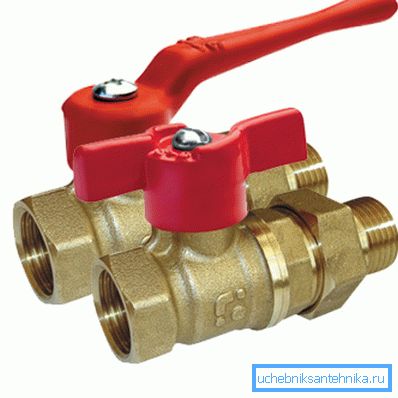

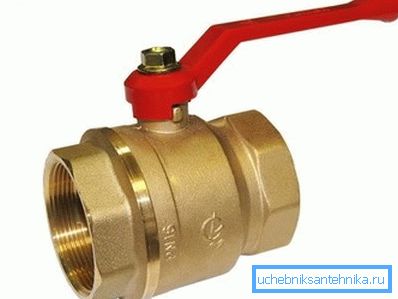

Kulventilens dimensioner DN50 mm KShTSK, samma som i KShTsM

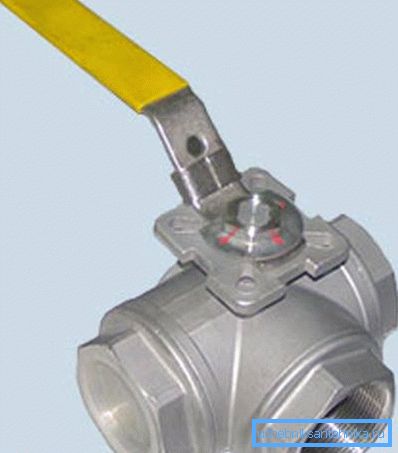

Kombinerade kranar skiljer sig inte mycket från kopplingsventiler, liksom deras pris, bara KShTsK kan också ha en amerikansk, montering eller filter istället för externa rörtrådar och sedan ökar deras kostnader.

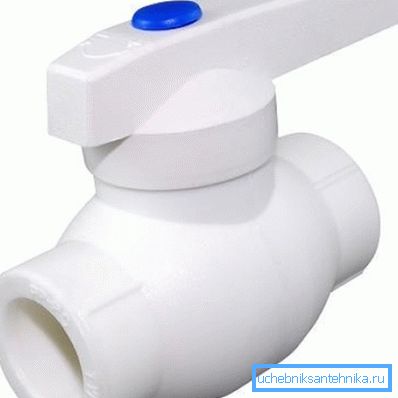

Polypropylenanordningar är extremt populära för VVS och värmekretsar för autonom uppvärmning - i de flesta fall är det nu att metall föredras av PPR och det är inte förvånande. Sådana enheter kan klara driftstemperaturer upp till 100 ° C och driftstryck upp till 10 bar, vilket är tillräckligt för normala förhållanden. Dockning av liknande anordningar med rörledningen utförs genom lödning eller svetsning med ett speciellt lödstryk.

slutsats

Sammanfattningsvis bör det sägas att i vardagen kan du huvudsakligen använda mässing KShTsM och KShTSK, samt polypropen lödkranar. Du kan alltid installera dem själv, om detta följer instruktionerna från tillverkaren.
