Dämpbara pumpar för brunnar: den första bekantskapen

Hur fungerar en brunnspump? Vilka egenskaper är det och hur man väljer en nedsänkbar pump för en brunn? Vad ska du vara uppmärksam på när du installerar den?

I artikeln kommer vi att försöka svara på dessa och några andra frågor.

Arbetsvillkor

Vilka är förutsättningarna för inhemska brunnpumpar?

Att förstå detta ger oss en tydligare uppfattning om vilka egenskaper som är viktigast vid utvärdering av en enhet.

• Vattenkyld av pumpen används för att kyla motorn.. Kylkvaliteten påverkas bland annat av klyftan mellan enhetskroppen och borehålsväggarna: För lite avstånd är oönskade. Dessutom: i detta fall finns det risk för störning av produkten vid sänkning eller borttagning.
• Pumpen hänger på ett visst avstånd från brunnens botten; medan det mesta av tiden är vattenkolonnen ovanför det några meter. På så sätt kompenseras de oundvikliga säsongsvariationerna i grundvattennivån.
• Service, för att uttrycka det mildt, svårt. Att ta bort produkten från ett djup av flera tiotals meter är inte en trivial uppgift i sig; borehål deformation kan göra det omöjligt.

Observera: Om installationen av en nedsänkbar pump i brunnen med egna händer är ganska genomförbar, kan det hända att borrutrustningen involveras vid att lyfta den när formen är deformerad.

• Huvudet, som ska skapa vår enhet, är inte begränsat av avståndet till ytan. Ett överskott behövs, vilket inte bara skapar tillräckligt med tryck för att driva avloppstankarna och blandarna, utan också övervinna rörets hydrauliska motstånd.

klassificering

Så, vilka enheter vi diskuterar?

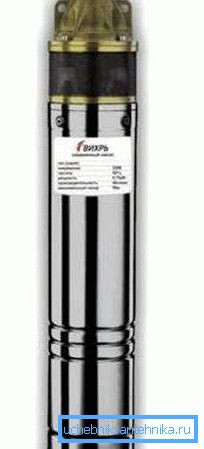

vortex

Dess design är ganska enkel: pumphjulet skapar alltför högt tryck på avstånd från rotationsaxeln; längs axeln, tvärtom uppstår ett vakuum, vilket ger vattenintag från brunnen. Det verkar som att systemet är enkelt och feltolerant, så att pumpens pris blir minimalt, och livslängden blir bra.

Men som alltid är djävulen i detaljerna.

Kom ihåg vilket tryck som ska skapa denna enhet. På tiotals meter, eller hur? För att ge ett övertryck på 7-9 kgf / cm2 vid utloppet måste gapet mellan pumphjulet och höljet beräknas i bråkdelar av en millimeter - annars kommer vattnet helt enkelt att springa runt i en cirkel.

Om ingreppet av stora partiklar som kan köra pumphjulet, kan förhindra grovfiltret vid ingången, vad ska man göra med små slipmedel? De bär knivar och krossar skrovet; Som ett resultat krävs dyra reparationer, vilket resulterar i en fullständig ersättning av pumpdelen.

Kapten Bevis föreslår: Vortex pumpar används endast för brunnar med exceptionellt rent vatten som innehåller högst 30 gram orenheter per kubikmeter volym.

skruv

Skruva borehålspumpar - det exakta motsatsen till virvel i form av rastlöshet i förhållande till föroreningar. De klarar av att lyfta vätskor som innehåller upp till 50 procent av sand och annan suspenderad substans. Hur uppnås detta?

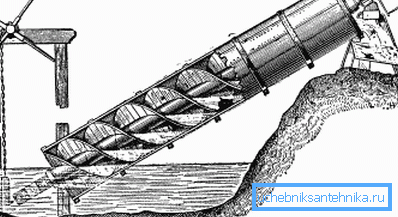

I hjärtat av designen är Archimedes skruven (eller mask), ett konstruktivt element som används av den antika grekiska uppfinnaren att lyfta vatten i antiken. Roterande, det skapar dynamiskt rörliga områden med högt tryck.

En sådan anordning genererar flera designfunktioner.

• Behovet av en separat motor, liksom problem med dess vattentätning, försvinner. Den roterande masken i sig är elmotorns rotor, och kroppen är dess stator.
• Effektiviteten hos enheten är bara 50-70 procent, vilket är mycket sämre än konkurrerande lösningar. En del av energin spenderas på värdelös blandning och uppvärmning av vatten: pumpens egna hydrauliska motstånd är extremt högt.
• Prestanda är också märkbart lägre än konkurrenternas.
• Utloppsvatten kräver obligatorisk filtrering. Apparater av denna typ används emellertid oftare inte för kontinuerlig drift i brunnar, men för deras rengöring under siltning eller under förberedande förberedelser.
• Från klyftan mellan masken och huset (den så kallade kompressionspassningen) beror på pumpens prestanda. De tätare delarna passar ju högre prestanda och tryck vid utloppet.

Emellertid: Statorens resurser samtidigt minskar på grund av den ökande graden av mekaniskt slitage.

• Om rotorerna är så hårda och slitstarka som möjligt (i regel används rostfritt stål), sedan används elastiska material, inklusive gummibaserade föreningar, i stor utsträckning för stators inre skal.

membranös

Billighet av enheter av denna typ ligger utanför konkurrensen. Dess orsak ligger i enkelheten i sin konstruktion: det elastiska membranet drivs av en solenoid, till vilken en högfrekvent strömförsörjning tillförs till styrkretsen; kulventiler tvingar vattnet att röra sig i rätt riktning och blockerar rörelsen under membranets returslag.

Trots cheapness kan en potentiell köpare rekommenderas att hålla så långt från membranpumparna som möjligt.

Vad är orsaken till denna instruktion?

• Membranresursen är begränsad, oberoende av dess kvalitet och materialet som används för tillverkningen. Det deformeras i arbetsprocessen, vilket oundvikligen vid något tillfälle leder till dess förstörelse. Att höja pumpen för underhåll, som vi kommer ihåg, är ett tvivelaktigt nöje.
• En kulventil kuggad med sand eller en liten sten ger en tomgångsoperation med ett mycket snabbt magnetfel.

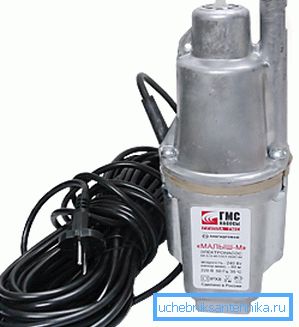

• Trycket och prestanda hos en sådan produkt ligger under någon kritik. En typisk representant för denna klass - den inhemska Malysh - användes allmänt för flera decennier sedan i landbrunnar och grunda brunnar. Nu ersätts alla membrananordningar praktiskt taget av följande typ av pumpar - centrifugal.

centrifugal

Det är enligt detta schema att de flesta av de enheter som för närvarande säljs fungerar. Strukturellt liknar de starkt virvelvärdet; Klyftan mellan pumphjulet och höljet är dock mycket större, vilket gör konstruktionen mindre känslig för föroreningar. Partiklar upp till 2 millimeter i storlek och mängden suspensioner upp till 150 gram per kubikmeter ger inga problem.

Hur tillhandahålls tryck och prestanda? Det verkar ju självklart att de viktigaste tekniska egenskaperna hos nedsänkbara pumpar för brunnar - huvud och prestanda - bör öka katastrofalt med ökat utrymme mellan pumphjulet och höljet, borde det inte?

Problemet löses enkelt och graciöst. På motoraxeln installeras flera steg successivt, var och en består av en pumphjul och en diffusor. Varje steg ökar trycket med 5 - 10 meter; Som ett resultat kan övertrycket vid utloppet vara 20 eller fler atmosfärer.

val

Så borras brunnen, höljet är installerat. Vi är i affären och vi ska köpa en enhet som under de närmaste åren ger oss vatten - dricker och är avsedda för hushållens behov. Vad ska man titta efter när man köper?

Huvudtryck

Nominellt tryck bör inte vara mindre än nödvändigt; Ett betydande överskott av det är dock också oönskat: resultatet blir inte bara överdriven energiförbrukning, men också potentiella problem med flexibla anslutningar (de är inte alltför resistenta mot högt arbetstryck).

Hur man beräknar behovet?

1. Ta djupet på pumpen. Minsta avstånd från botten av brunnen är ca en meter; med hänsyn till grundvattennivåfluktuationer rekommenderas att sänka pumpen ca 5-10 meter från vattenytan. Djupet på de tomma och vattenfyllda delarna av stammen mäts enkelt med ett blyviktat rep - det räcker för att mäta den torra och våta delen av repet.

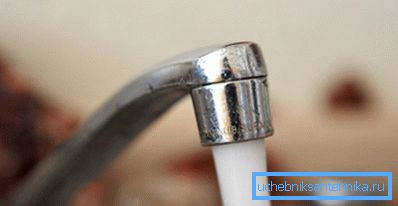

2. Det resulterande värdet läggs till 30 meter. För högt tryck bör skapa det tryck som är nödvändigt för normal drift av blandare och påfyllningsventiler i vattenförsörjningssystemet.
3. 10% läggs till resultatet för oreglerade förluster.

Så, för en pump nedsänkt till ett djup på 40 meter är det nominella huvudet på (40 + 30) * 1,1 = 77 meter önskvärt.

Obs! I praktiken är resultatet avrundat upp till tiotals meter. I vårt fall är det värt att köpa en enhet med ett nominellt tryck på 80 m.

produktivitet

Idealt sett bör den vara större än familjens toppvattenbehov, men inte överstiga flödeshastigheten. För en familj på 4 personer tas en apparat med en kapacitet på ca 50 liter per minut vanligtvis; behovet av att bevattna bakgårdens tomter detta värde fördubblas grovt.

Hur bestämmer man (till och med ungefär) flödeshastigheten?

1. Bestäm vattnets kolonnhöjd över pumpen. Att mäta det, som vi redan vet, är inte svårt som en sjunker på ett rep.
2. Vi pumpar ut brunnen helt.
3. Ta reda på hur länge vattennivån kommer att återhämta sig. För att göra detta gör vi periodiska mätningar med ett litet intervall.

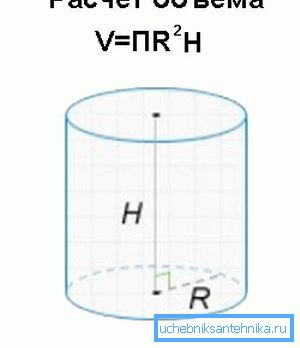

4. Vi delar upp volymen pumpade ut och gick sedan in i brunnen för den senaste tiden. Hur man beräknar volymen vattenkolonn med känd höjd? Det är lika med produkten av denna höjd och kvadraten av höljets radie och numret pi. Således har en kolonn med en höjd av 10 meter och en diameter av 10 cm en volym av 10x (0,05 ^ 2x3,1415) = 0,0785 m3 eller 78,5 liter.

diameter

I de flesta fall är det 4 tum (ca 10 centimeter); Det finns dock 3 tums modeller inom tillverkarens utbud.

Obs! Med samma prestanda är en pump med mindre diameter vanligtvis dyrare. Ju mindre motorns dimensioner är desto svårare är det att ge det nödvändiga vridmomentet.

tillverkare

Produkterna av kända tillverkare (Grundfos, Pedrolo, Wilo och så vidare) håller som regel längre och skapar mycket mindre problem för ägarna. I händelse av fel på utrustning har företag utvecklat servicenätverk.

montering

Den faktiska installationen av nedsänkbar pump i brunnen ser så här ut:

1. Brunnen pumpas, rensas från sand och silt. Naturligtvis, om möjligt.
2. Vid pumpens utlopp är fastsatt plaströr för transport av vatten. Dessutom är anordningen upptagen på en stålkabel med skydd mot korrosion.

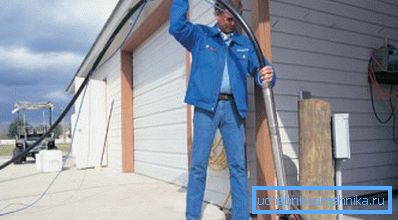

3. Sedan sänks enheten i brunnsborrningen. Minns: Avståndet till botten ska inte vara mindre än en meter, annars är sannolikheten för att fånga silt och sand högt.

1. Kabeln är ordentligt fastsatt på spetsen. Vattenrör och kabel sätts in i huset.

Observera: röret ligger under markens frysnivå.

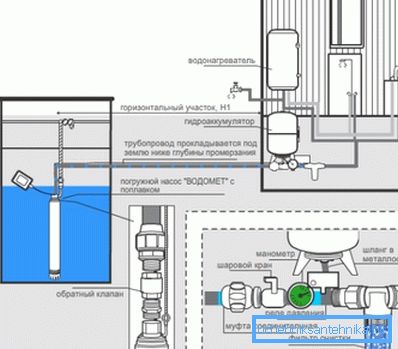

Vid anslutning till vattenförsörjningen är det dock värt att överväga ett antal nyanser.

• Om backventilen inte finns i själva pumpens konstruktion installeras den efter det. Utan en ventil när motorn är stoppad, kommer vatten från vattenförsörjningssystemet att strömma in i brunnen.
• Installation av hydroackumulatorn är extremt önskvärt. Det kommer att släta ut topparna med vattenanvändning; Dessutom kommer pumpen, om den är tillgänglig, att stå i viloläge under en betydande del av tiden, vilket kommer att spara både el och dess resurs.
• Hög effekt enheter kräver en starter som gradvis ökar startströmmen.

slutsats

Vi hoppas att valet och installationen inte kommer att orsaka allvarliga svårigheter för läsaren. Videon i den här artikeln kommer att ge ytterligare användbar information. Lycka till!
