Crane 11с41п: enhet, egenskaper, fördelar

Vad är en kulventil 11s41p? Hur fungerar det? Vilka är de viktigaste tekniska egenskaperna? Hur bra är den här ventilen mot bakgrund av alternativa lösningar? Låt oss försöka hitta svaren.

Två i en

Det är värt att börja med det faktum att två produkter som skiljer sig väsentligt från varandra, under nästan identiska namn görs.

1. Namnet på denna artikel 11s41p - flänsventil med stål.
2. Kulventil 11b41p - mässingsventil med installation på rörtrådar.

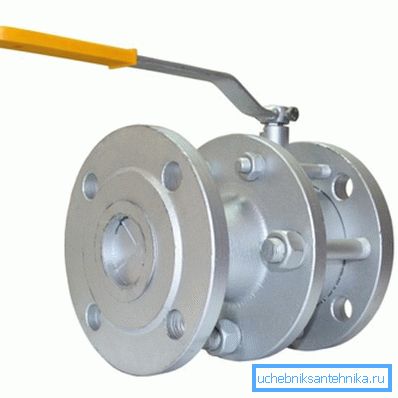

Flänsat stål

Produkten med flänsar och stålhölje är gjord för rörledningar med stora diametrar (DN 50 och över). Flänsanslutningen möjliggör installation och demontering av produkten på kortast möjliga tid.

Dessutom är installationen på flänsarna möjlig på en rak sektion av rörledningen, vars längd är bara något längre än ventilelementet. För jämförelse kräver en rörkoppling med möjlighet att demontera installation av en booster, vilket ökar minsta installationsstorlek mer än två gånger.

Vi ger de tekniska egenskaperna hos kulventilen 11s41p i stålhus med flänsar, taget från platsen hos en av tillverkarna.

På flänsstålet 11s41p är det användbart att känna till några saker.

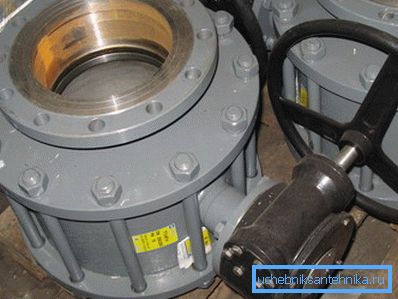

• Produkter med stora storlekar (som regel DN150 och högre) är färdiga med en växellåda, vilket minskar stängnings- och öppningskraften.

• Produktens installationslängd är lika med installationslängden för stålventilen 30s41nzh, vilket möjliggör utbyte utan anpassning av rörledningen.
• Tillverkaren uppskattar ventilens livslängd under 10 år eller 2500 stängningscykler - öppning.
• Partiets pris på en produkt med växellåda med en storlek på 300 mm når nästan 100 000 rubel, vikt - 288 kg.
• Ventilkropp - hopfällbar. Hans halvor är prydda med nötter och odlare.

Brass Koppling

Kulventil 11b41p verkar oss mycket mer välbekant: det är en typisk representant för familjen av moderna kullarmventiler, som massivt används vid reparation och installation av verktyg.

Som i fallet med föregående beskrivning är det värt att göra några noteringar.

• I butikerna kan du mötas i stora mängder koppling 11b41p i storlek upp till DN50 inklusive. Stora storlekar används extremt sällan på grund av svårigheten att installera hermetiska gängade anslutningar med stora diametrar.
• Gult handtag markering innebär att ventilen är för gas. Röd - för uppvärmning, varmt och kallt vatten.
• För gas är arbetstemperaturen begränsad till ett värde av +50 C. Tillverkarens anvisningar är inte så mycket kopplade till den verkliga risken för gasläckage vid högre temperaturer, som med sannolikheten för explosion av en gas-luftblandning när den upphettas.

anordning

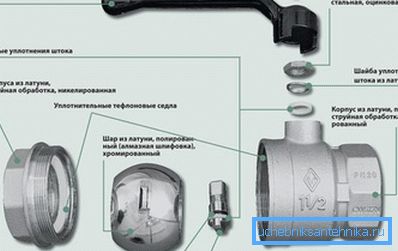

Trots skillnaden i utseende och material som används i produktionen, är inuti båda versionerna av ventilen gjorda enligt samma schema. Slutaren utförs genom att vrida handtaget, den överförda stången på bollen med ett genomgående hål i det. Tightness säkerställs av fluoroplastiska ringsäten - en polymer med låg friktionskoefficient.

fördelar

Hur jämför kulventilerna sig positivt med sina huvudkonkurrenter - skruv och pluggventiler?

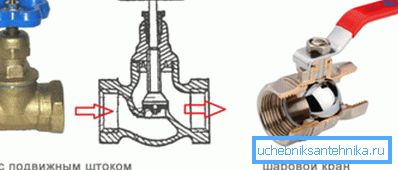

• Till skillnad från skruvventiler har bollen ett mycket lägre hydrauliskt motstånd.

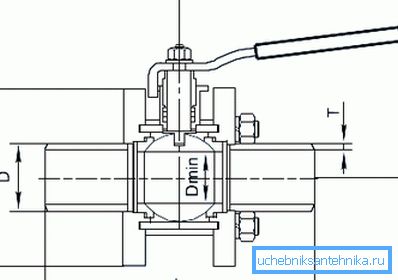

Användbar: ordet fullborrning i beskrivningen av ventilen betyder att dess minsta inre diameter är lika med den inre diametern på rörledningen som är ansluten.

• Kulventiler kräver lite underhåll. För jämförelse: både skruv- och korkkörtelkranar kräver periodisk packning av körteln; skruv kräver dessutom att man byter ut slitna packningar.
• En pluggventil kräver stor ansträngning för att placera pluggen: När den vrids gnider metallpluggen mot metallet i kroppen. I fallet med en kulventil, som nämnts ovan, fungerar plast med en låg friktionskoefficient som en sadel.
• Skruvventilen måste installeras strängt längs pilen på kroppen. Motflödet kan helt slita av ventilen. Inte bara det: ventilens separering kommer att åtföljas av en hydraulisk chock, som är ganska kapabel att bryta de gängade och passande röranslutningarna i konstruktionssystemet.

Kulventilen (såväl som korken) på ventilen kan placeras i vilken position som helst med egna händer.

• Slutligen samlar skruvventilens hölje all föroreningar som färdas genom HVS, HWS och värmesystem. Under ventilsäteventilen, som drivs i minst ett decennium, kan du alltid hitta silt, sand och skal. Gradvis reducerar de permeabiliteten hos rörledningen till noll.

Kulventilen har helt enkelt inga fickor som kan ackumulera slagg.

slutsats

Vi hoppas att läsaren inte kommer hitta omfattande beröm till lösningen vi diskuterar med reklam: författaren delar bara sin erfarenhet av att kommunicera med olika typer av ventiler. Ytterligare information om hur 11s41p-kranen kan användas kommer att erbjuda en video i den här artikeln. Lycka till!
