Cork cock: enhet, applikation, problem

Hur är en kegelkran? Var används dessa produkter? För vad används till exempel kork kran 11B6BK DU50? Hur bra är dessa element av ventiler i värme- och vattenförsörjningssystem mot bakgrund av alternativ? Låt oss försöka svara på dessa frågor.

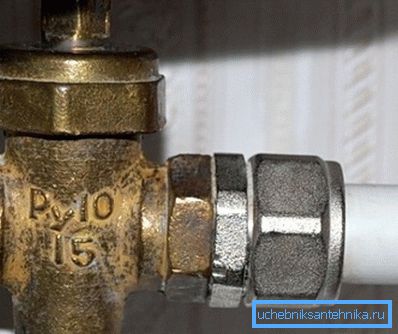

Vad är det

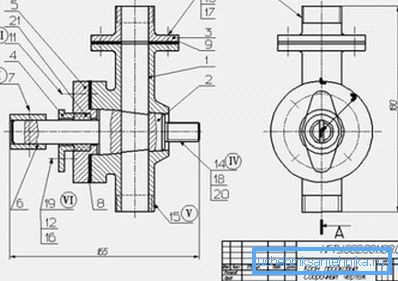

Schematiskt diagram och material som används

Det här är namnet på en låsnings- eller regleringsanordning, vars huvudelement är en kork - har formen av en full eller stympad kon med en genomgående kanal och kommer i kontakt med kroppen med alla laterala ytor. Impermeabilitet för vatten, luft, gas eller annat medium som transporteras av rörledningen säkerställs genom avsaknad av ett mellanrum mellan pluggen och husets väggar.

Korkkranens anordning innebär ett väsentligt friktionsområde och som ett resultat en betydande kraft som krävs för att rotera. Självklart kommer det med en stor rördiameter att bli oacceptabelt stor; Inte bara det: stickande ytor ökar motståndet ytterligare.

Det är därför som korrosionsbeständigt material med låg friktionskoefficient - gjutjärn och mässing - vanligtvis används för att göra krankranar.

Observera: På grund av konstruktionsegenskaperna och den låga mekaniska styrkan hos de använda metallerna överskrider korkranens diameter sällan 100 mm och arbetstrycket är 16 atmosfärer.

Det finns inga regler utan undantag: Om så önskas finns en korkventil med en diameter på upp till 200 mm i stålhöljet till salu.

Men till de ventiler som finns i källaren, har den lite relation:

• För att underlätta rörets rörelse används växel med en ratt.
• Korken är fortfarande gjord av gjutjärn: om två stålelement är fästa vid varandra, kommer en växellåda inte att hjälpa till att bryta dem.

Tätningsförsegling

Eftersom ventilen blockerar rörelsen av vatten eller gas i rörledningen - det är lätt att förstå. Och hur säkerställs läget i läget i den yttre miljön?

spänning

Stoppet passerar genom ventilkroppen genom. Dess gängade skaft när du spänner muttern som är skruvad på den trycker på locket mot kroppen med stor kraft. Frånvaron av lucka garanterar att läckage saknas genom ventilen genom rörledningen och in i den yttre miljön.

Nyfiken: När ventilen arbetar, förbättras kvaliteten på slipytorna över tiden.

vår

Gaskorkens konventil, som kan ses på kaminen i de flesta ryska lägenheterna, är ordnad något annorlunda: korken pressas mot kroppen med en fjäder, inte en mutter. En liten klämkraft, i kombination med smörjning, ger en måttlig ansträngning att vrida pluggen; Det maximala arbetstrycket i strukturen är dock mer än liten.

körtel

Slutligen användes en kork-och-körtelventil i stor skala för uppvärmning och vattenförsörjning: käften packade runt stammen säkerställde att det inte fanns några läckor. Som regel användes flätad grafitkörtel.

Det sätt på vilket förpackningen var fastklämd berodde vanligtvis på ventilmaterialet:

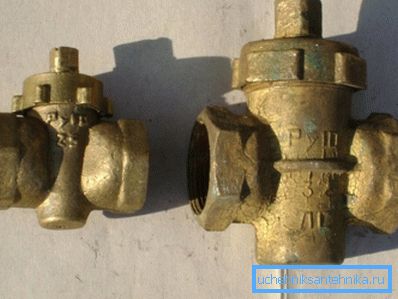

• Mässing produkter används crimp mutter.

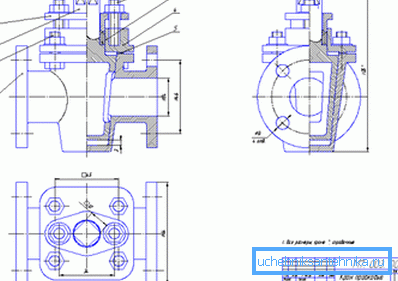

• En korkgjutkran använde ofta ett par bultar för att pressa körteln till skrovets öron för att krympa körteln.

Sätt att ansluta kroppen med rörledningen

Det finns faktiskt bara två av dem:

• fläns. Intilliggande flänsar lockas till varandra med fyra till åtta bultar; Täthet säkerställs genom en paronit- eller gummitätning.
• Gängad eller koppling. Sanitetslinor och konstgjorda tätningsmaterial används för tätning.

Beroende på anslutningsledningens nominella diameter anges ventilens fjärrkontroll (villkorlig passage). Inhemsk dokumentation använder det metriska systemet; Fjärrkontrollen motsvarar ungefär den inre diametern av rörledningen i millimeter. Importerade varor markeras oftare i inches:

ansökan

Låt oss ge några exempel på användning av korkranar i sina olika avrättningar.

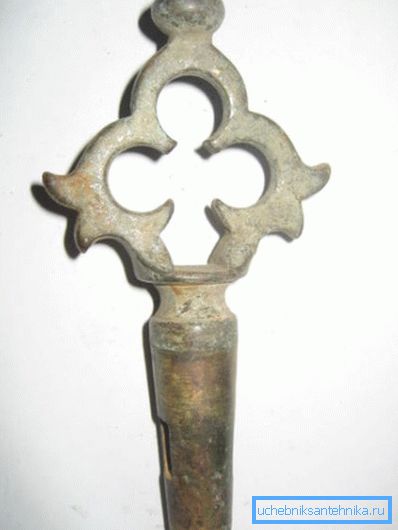

• Det mest uppenbara exemplet är samovar-kranen. Korken i den hålls bara i kranens kropp med egen vikt.

• Sovjet-stilblandare med en spakbrytare var inte särskilt bekväma att använda och flödade ofta. men de var praktiskt taget ohjälpliga. Att bryta en spak eller en kork var inte en triviell uppgift.

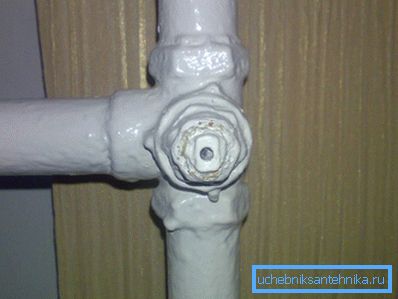

• Trevägskorkar användes för att justera temperaturen i lägenheterna: beroende på positionen tillät de flödet av kylvätska genom batteriet, genom en bygel eller helt blockerat den.

Förresten: kranens sista funktion var orsaken till mekanikens hårda hat som betjänar de bostadsområden som byggdes upp av Khrusjtjov. Det var inte omedelbart möjligt att ta reda på vilken av hyresgästerna på stigaren som blockerade kranen.

• Vi har redan nämnt gaskranar av sovjetisk typ. Korkventilen mot bakgrunden av skruvskruven såg verkligen mycket mer tillförlitlig ut och garanterade att läckage saknades.

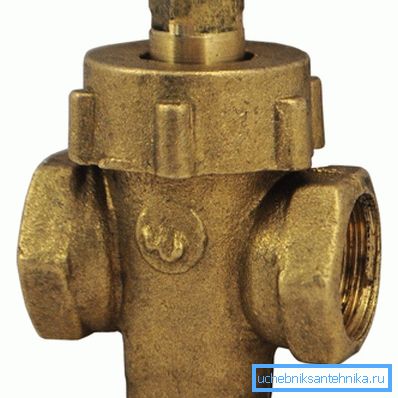

• Slutligen var korkfyllningsboxen tillsammans med skruvventilen den vanligaste delen av stoppventilerna för värme- och vattenförsörjningssystemen på 60-talet-80-talet från förra seklet. Det var framförallt att den 11B6BK DU50-ventil som nämndes i början av vårt material massivt användes: den monterades på varmvattenförsörjningen och värmeinsatserna i hissnoderna.

Styrkor och svagheter

Hur ser korkkranar ut när de jämförs med VVS-alternativ?

Låt oss börja med beröm i deras adress.

godsaker

• Till skillnad från skruvventiler behöver de inte orienteras på ett visst sätt i riktning mot vattenflödet. Spjällventilen hotar inte helt enkelt på grund av bristen på den.
• En rak och genomgående kanal i en trafikstockning skapar ett relativt måttligt hydrauliskt motstånd - i motsats till likvidationspassagerna i en skruvventil.
• Av samma anledning är korkventilerna aldrig igensatta med skal, sand och rost. Skräp har helt enkelt ingenstans att stanna kvar i dem.
• Från moderna kulventiler skiljer sig kork med fördel mer motstånd mot höga temperaturer.

Förresten: 150 C, max för en kulventil, är temperaturgränsen på uppvärmningsledningen på värmeledningen vid toppen av vinterkylan. Högre värden kan endast uppnås i ångvärmesystem, som för närvarande endast används i några industriföretag.

cons

Författarens erfarenhet av korkventiler i värme- och vattenförsörjningssystem gör det möjligt att formulera följande huvudkrav mot dem:

• Och gjutjärn och mässingsventiler med lång tomgångspanna. Att vända dem efter fem års inaktivitet kräver en ansträngning som är ganska kapabel att riva tråden på bältet.
• Efter den ökända period av inaktivitet leder den minsta vridningen av ventilen till vattenläckage genom körtelen. Ja, det här är ett problem - vanligt för alla produkter med packbox; i fallet med en skruvventil löses den emellertid genom sin fulla öppning. Här måste du fylla körteln igen.
• Förresten, om körteln: du kan fylla den, bara att ha tidigare blockerat och släppt vatten. Vad är anledningen till instruktionen? Om du öppnar ventilen under tryck, kommer den ändrade pluggen sannolikt att flyga in i ditt ansikte på framsidan av vattenflödet. I bästa fall, kallt, i värsta fall, brännande hett.

För jämförelse: ventilen med slipade kinder för att packa fyllning med egna händer bara tillräckligt för att blockera.

• Avseglingsventilen måste lossas innan den öppnas eller stängs, vilket åtföljs av vattenläckage. Speciellt rörande när du är under ventilen. Om du inte lossar spänningsmuttern är det en riktig chans att riva tråden från korken.
• Stången för svängning måste tas med en justerbar, horn eller (oftast) gasnyckel. Som ett resultat är ofta använda kranar lätt igenkända genom avrundade eller till och med nästan frånvarande över stambestånden.
• För allt detta är priset på korkventilen inte lägre, och ofta högre än bollens motsvarighet av samma storlek.

slutsats

Resultaten är ganska nedslående. Den föråldrade designen har redan förlorat striden mot marknaden för rörmokare och kan endast användas i högspecialiserade industriella rörledningar.

I hem där det finns en trevägs korkventil under radiatorn, kan vi bara rekommendera att byta ut ledningar så snart som möjligt.
