Centrifugalpumpar för brunnar: uppfinningens historia och

Frågan om hur du tillhandahåller ditt förortshus med autonom vattenförsörjning är relevant idag för många husägare. Ingen vill bära vatten i hinkar från brunnar. Åket kan ses endast på ritningar eller i museer.

Skoporna ersattes av pumpar som pumpar vatten i rörsystemet på egen hand. Det viktigaste är att göra rätt val när du utrustar brunnen med en lyftmekanism.

Typ av pumpar

Alla pumpar som används för att lyfta vatten från brunnar är indelade i två typer enligt installationsplatsen.

De kan vara:

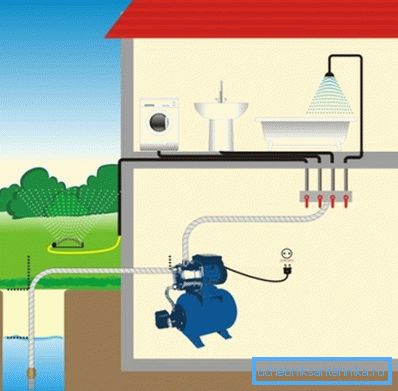

1. yta, när kroppen ligger nära brunnen eller med hjälp av en flottör hålls den på vattennets yta och pumpar vatten från djupet av brunnen
2. nedsänkt, när enheten själv är i djup och levererar vatten genom slangarna till ytan.

De vanligaste i vardagslivet av dessa enheter är ytanordningar.

De används ganska mycket:

1. för att höja dricksvatten från brunnar;
2. för att hämta dricksvatten från en brunn;
3. för pumpning av vatten från översvämmade källare;
4. för bevattningsvatten pumpas från reservoarer.

Nackdelen med dessa mekanismer är att de kan ta vatten från ett djup av högst 8 meter. Följaktligen kommer det inte att fungera för att applicera dem på djupa brunnar med dricksvatten.

Dämpbar pumputrustning lämpad för pumpning av vatten från brunnar kan pumpa vatten från ett stort djup. Dämpbara enheter utmärks av mekanismen för svängande vatten.

De är av tre typer:

1. virvel, där vattenpumpning uppstår på grund av bildandet av ett virvelflöde, har de en pumphjul i form av en platt skiva med korta blad;
2. centrifugal, pumpning beror på centrifugalkraft, vilket skapar en axel med propellerblad placerade på den;
3. vibrationer, där pumpningen sker på grund av skillnaden i det resulterande trycket på olika sidor av membranet, vilket är den huvudsakliga strukturella detaljerna.

Valet av den önskade typen av enhet utförs på grundval av följande parametrar:

1. totalt väldjup och vattenhalt i den;
2. total vattenbehov
3. de faktiska indikatorerna för det beräknade vattentrycket i anpassningen;
4. pelarens intervall.

Det vanligaste idag är centrifugalmodeller av pumppumpar för nedsänkning av vattnet från brunnar. De ger tillräcklig prestanda och kan till och med arbeta med vatten som innehåller sandföroreningar.

Centrifugalkraftapplikation

Pumpar, som bygger på användningen av centrifugalkraft för att lyfta vatten, används i stor utsträckning i vår tid. En centrifugal nedsänkbar pump för brunnpumpar vatten genom rotationen av ett specialhjul, som är fäst vid axeln.

Lite historia

Det är väldigt svårt att bestämma vem som kom med den första som använder centrifugalkraften för att lyfta vatten. Det finns kända skisser som utförs av Leonardo da Vinci. Enligt dem är det ganska möjligt att anta att det var han som föreslog att pumpa vatten genom användning av centrifugalkraft i en roterande kanal.

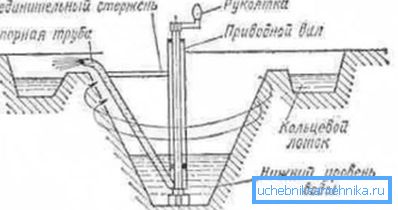

I praktiken testades den första kända anordningen 1732. Den utvecklades av LeDemur.

Kärnan i denna pump var enligt följande:

1. Ett rör var fäst vid den vertikala axeln, fast förbunden med den med en anslutningsstång;
2. rörets nedre ände nedsänktes i vatten;
3. axeln började rotera, röret roterades också;
4. centrifugalkrafter orsakade rörelsen av vatten i röret.

Men centrifugalpumpar blev vanliga bara från slutet av 1800-talet. Vid denna tidpunkt uppkom termiska och därefter elektriska motorer, vilket gjorde det möjligt att skapa jämn flerstegsaggregat för djupa brunnar.

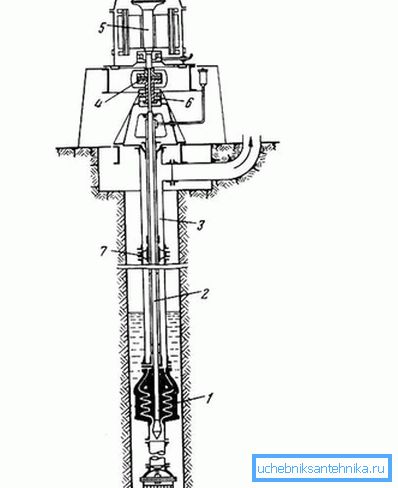

Rysk ingenjör V.A. Pushechnikov utvecklade en flerstegs pump baserad på applicering av centrifugalkraft för brunnar upp till 250 m djup.

Principen för anordningen kan beskrivas enligt följande:

1. den elastiska kopplingen tjänar som drivaxelns anslutning till elmotorn;
2. oljebadet ligger direkt under kopplingen;
3. Ett kullager placeras i badet, vilket tar upp axialbelastningen;
4. Olja för smörjning tillförs genom en sträng rör som är upphängda från stödramen;
5. kolonnen och drivaxeln stöds på lager, vilka är placerade i tvärformade konsoler;
6. konsoler installerade mellan rörledningarna;
7. i själva stödramen finns en stoppbox, under det finns ett grenrör för tryckrör;
8. Pumpens sugkoppling är ansluten till sugröret, det finns ett säkerhetsnät på röret.

Denna design underlättar pumpens placering i en brunn med inte mycket stor diameter. Den allra första pumpen av denna design tillverkades i slutet av 1899. Och den installerades på en pumpstation i Mytishchi.

Testerna var framgångsrika, snart tillverkades sådana centrifugalpumpar i nedre hål i en mängd av 19 stycken, vilka också installerades på denna pumpstation.

Intressant var att de kunde uppfylla denna order för tillverkning av enheter endast i Paris på Farko-fabriken, även om ett förslag om att beställa skickades till 24 fabriker i olika länder. I den tekniska litteraturen finns namnet på denna pump, som "pumpen Farka", och inte av namnet på konstruktören. (Se även artikeln Vilken pump är bättre för en brunn: Valparametrar.)

Principen för drift av moderna modeller

När man bestämmer hur man väljer en centrifugalpump för en brunn, är det nödvändigt att förstå de grundläggande parametrar som modellerna skiljer sig från.

Olika centrifugalpumpar för en brunn kan klassificeras enligt följande:

1. Enligt antalet tillgängliga hjul, om ett hjul, då enheterna är ensteg, om mer, då flera steg;
2. på ett tryck, från ett lågt eller genomsnittligt tryck till höga värden;
3. genom vattenförsörjning, ensidig eller dubbelsidig;
4. Metoden som används för att dränera vätska i spiralkanalen från pumphjulet kan vara spiral och turbin;
5. på hastighet, långsam, normal, hög hastighet.

Är viktigt. Trots att priset på flerstegsmodeller är dyrare än enstegsmodeller, föredrar många att installera dem. Faktum är att sådana modeller har en större säkerhetsmarginal och försämras inte på grund av innehållet i vattnet i olika orenheter i mekanisk ordning.

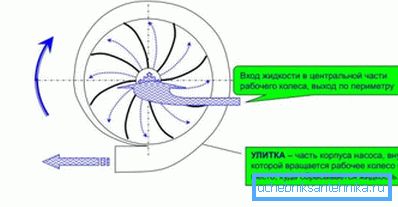

Principen för operationen av dessa mekanismer är följande:

1. vatten levereras, på grund av att pumphjulets snabba rotation skapar ett rikligt flöde;
2. centrifugalkraft verkar genom att förskjuta vatten från hjulets centrum till avlägsna platser;
3. trycket inuti ökar, det förskjuter vätska in i rörledningen;
4. trycket i pumphjulets centrum minskar därefter;
5. vatten strömmar tillbaka genom sugröret.

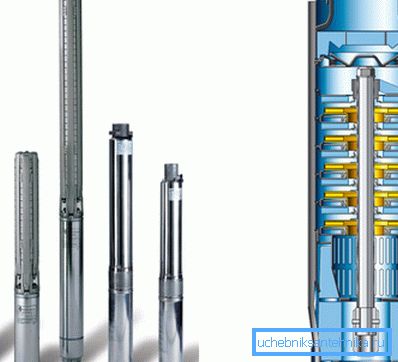

Djupbrunnspumpen ser ut som en cylinder. Detta låter dig placera det i ganska smala brunnar. Konstruktionens längd kan vara från 0,5 till 2,5 meter och diametern är ca 10 cm. Trots sina blygsamma dimensioner kännetecknas dessa anordningar för brunnar av utmärkt prestanda.

Är viktigt. Du måste försäkra dig om att pumpen under drift inte kommer i kontakt med brunnsborrningens väggar. Om ventilens diameter är för liten, är det nödvändigt att skydda enheten genom att sätta en gummiring på sin kropp.

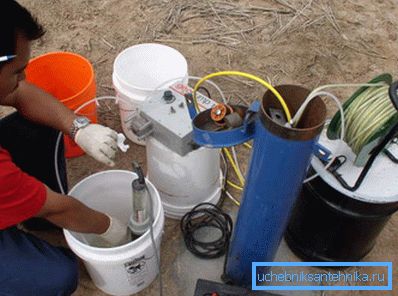

Installationen av en centrifugalpump i brunnen utförs av specialister, eftersom det är mycket viktigt att göra allt på rätt sätt om du vill använda vattnet från brunnen länge utan att känna till oroen.

Enheten sänks ner i brunnen till ett djup, som tidigare har säkrat det med en säkerhetskabel till brunnens spets eller lock. Elektrisk kabel är ansluten till pumpen och passerar också genom ett speciellt hål i spetsen.

Pumpen måste anslutas till röret med en mässing. Den andra änden av detta rör är ansluten till utloppet på locket.

Om du har erfarenhet av installationsverksamheten kan du själv göra det för att ansluta centrifugalpumpen till brunnen. Det viktigaste är att följa alla krav som beskriver anvisningarna för en viss modell.

Är viktigt. Vid installation av utrustning i en brunn på ett djup större än 80 meter används ett rör som kan klara ett tryck på 16 atmosfärer. Med ett mindre installationsdjup är det tillräckligt att använda ett rör vid 12,5 atmosfärer.

sammanfattning

Korrekt vald pumputrustning garanterar driften av vattenförsörjningssystemet i ett oavbrutet läge. I den presenterade videon i den här artikeln hittar du ytterligare information om detta ämne.
