Centrifugalpump för brunn: hjälp vid urval och

Hur är dränkbara centrifugalpumpar för brunnar? Vilka egenskaper är det att välja en sådan enhet? Har han några rimliga alternativ? Ska jag ta hänsyn till några av dess egenskaper vid arbete med en pump? Låt oss försöka svara på dessa frågor.

Vad är det

Låt oss börja med en liten utflykt till mekanikens djungel.

Det enklaste, hållbara och effektiva pumpschemat som kan användas för att lyfta och transportera relativt rent vatten är en centrifugalhjul i cochlea - kroppen, och liknar starkt på muskelskalet.

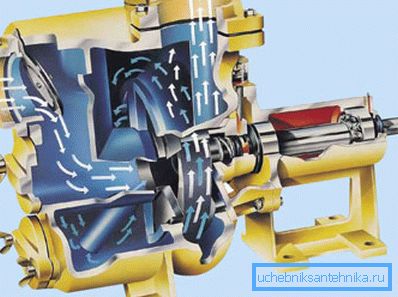

Hur fungerar en sådan enhet?

• Pumphjulet drivs av en elektrisk motor. I detta fall kastar knivarna vattnet i periferin av cochlea, vilket skapar ett övertryck vid dess väggar. Det är nödvändigt att öppna vattenpassagen - och det kommer att skynda ut ur skrovet.

Kärleksfullt: På grund av de hydrodynamiska egenskaperna skapas det största trycket när utloppsmunstycket riktas tangentiellt mot kroppen i rotationsriktningen för pumphjulet.

• I området med pumphjulsaxeln, tvärtom skapas ett vakuum. För kontinuerlig drift av pumpen är det tillräckligt att anordna vattenförsörjningen längs rotationsaxeln.

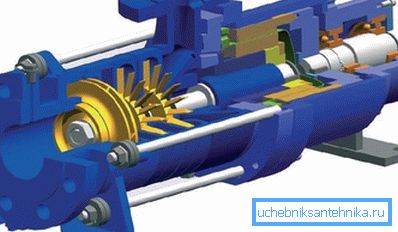

Snigeln har en skadlig funktion. Kapaciteten hos pumpen och trycket vid utloppet är större, desto mindre är gapet mellan pumphjulet och huset. I själva verket jagar med en stor klyfta en del av vattnet i en cirkel inuti skrovet.

Den här egenskapen är Achilleshälen i den så kallade vortexpumpen, som vi bara har uttömmande beskrivit. Den är endast tillämplig och uteslutande för transport av rent (högst 30 gram föroreningar per kubikmeter) vatten.

Varför?

1. Med en minsta klyftan mellan pumphjulet och höljet, uppmätt i bråkdelar av en millimeter, fungerar fin sand och slipmedel föroreningar som sandpapper. Bara några veckors arbete kommer snigeln att gå ut i ett tillstånd av fullständig inoperabilitet.
2. När klyftan ökar sjunker trycket kraftigt vid utloppet.

Centrifugalpumpar brukar dock indikera mycket mer demokratiska egenskaper: den tillåtna storleken av fasta partiklar är upp till 2 millimeter, mängden föroreningar är upp till 150 g / m3. På grund av vad?

Huvudproblemet hos virvelpumparna löses enkelt och elegant i centrifugala konstruktioner.

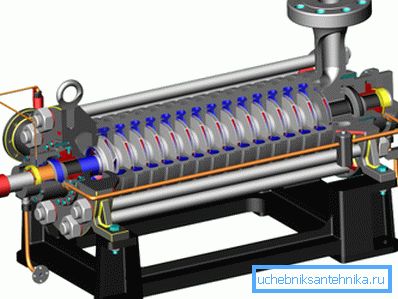

Pumphjulet (eller, som det kallas ordentligt, pumphjulet) separeras från huset några millimeter. På grund av det stora gapet som släcks genom snigeln, utan att skada enheten. Nedgången i tryck och prestanda kompenseras av närvaron av flera steg, som var och en består av en pumphjul och en diffusor.

Användbar: varje steg i pumpen ökar trycket vid utgången av 5-10 meter. I detta fall är designens komplexitet minimal: alla impellrar roteras med en enda elektrisk motor.

Hjälp med att välja

Hur och av vilka tecken att välja en centrifugalbrunnspump?

Huvudtryck

Detta är namnet på den maximala höjden som en enhet kan höja en vattenspelare om det inte finns en kran. Hur man bestämmer vilket värde som är värt att navigera?

Instruktioner för beräkning av det önskade trycket är ganska enkla.

1. Avståndet från pumpens djup till ytan tas som basvärdet. Obs: inte från spegelvattnet, det kommer från pumpen. Med tanke på de dynamiska förändringarna i vattennivån sjunker det till ett betydande djup.
2. Det resulterande värdet läggs till 30 meter. Varför så mycket?

För mycket tryck kommer att öka vattnet till andra eller tredje våningen i ett privat hus; Dessutom kommer det att säkerställa normal drift av VVS-utrustning. Stoppa ventiler och kranar, du vet, arbetar extremt dåligt i avsaknad av övertryck i rör.

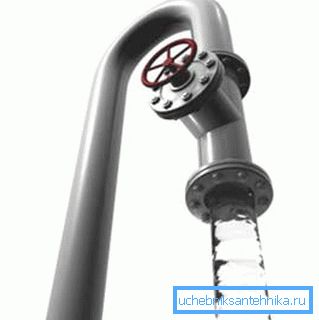

1. Ytterligare 10% läggs till i resultatet för oreglerade förluster. Rör (speciellt stålrör, som har fungerat i flera år och blir grova inuti) har stor hydraulisk motståndskraft. Trycket går förlorat på vattentillförseln, på ventilerna, blandare och flexibla linjer.

Låt oss som exempel beräkna trycket som ska navigera vid val av en pump nedsänkt i en brunn till ett djup av tio meter.

• Basvärdet är samma 10 meter för ytan.
• Vi lägger till 30 meter, som är nödvändiga för det normala arbetet med sanitetsutrustning och höjning av vatten till de övre våningarna. 10 + 30 = 40.
• Ytterligare 10% för oregistrerade förluster ökar det beräknade värdet på huvudet till 40x1,1 = 44 meter.
• Runda det resulterande värdet på ett stort sätt. Självklart måste vi leta efter en centrifugalpump som ger ett tryck på 50 meter.

Behöver jag extra huvudmarginal? Nej.

Det finns flera anledningar.

1. Ju högre det angivna huvudet desto högre pris på pumpen. Det finns en helt objektiv anledning till detta: designen blir mer komplicerad, ytterligare steg läggs till.
2. Större tryck betyder energiövergångar. Observera, inte motiverat.

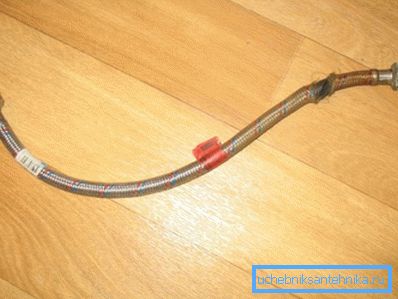

3. Slutligen är övertryck i vattenförsörjningen farligt för VVS-utrustning. Först av allt - för plastinloppsventiler i toalettskålar och flexibla anslutningar till blandare.

produktivitet

Idealt sett bör den vara större än flödeshastigheten (vatteninflöde i brunnen från vattenförekomster), men mindre än toppladdning.

Förresten: I närvaro av en stor kapacitet buffertkapacitet kan den sista objektet försummas.

Hur bestämmer man flödeshastigheten för brunn och vattenflöde?

För att bestämma hur mycket vatten som kommer in i brunnen per tidsenhet, räcker det att tömma det till en fast nivå och mäta den tid det tar för vattenspegeln att återgå till sitt tidigare märke. Nästa - enkel aritmetik.

Anta att i en brunn med en diameter av 1,6 meter (standardstorleken av armerade betongringar) pumpade vi vatten 2 meter från det ursprungliga märket. Till föregående nivå återvände hon om 1 timme exakt.

Låt oss försöka beräkna flödeshastigheten i liter per minut.

1. Volymen av vattenkolonn med en diameter av 1,6 och en höjd av 2 meter är lika med 3,1415x (0,8) ^ 2x2 = 4,02112 m3, eller ungefär 4000 liter.
2. Varje minut 4000/60 = 67 liter vatten anländer till brunnen.

Hur bedömer familjens behov av vatten?

För att inte lida av försök att mäta dem, ger vi statistiska uppgifter. För en familj på 3-4 personer borde räkna med 40-50 liter per minut. När antalet familjemedlemmar ökar ökar vattenkostnaderna proportionellt; behovet av att bevattna området fördubblar dem dessutom.

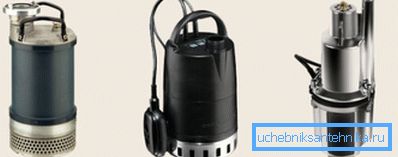

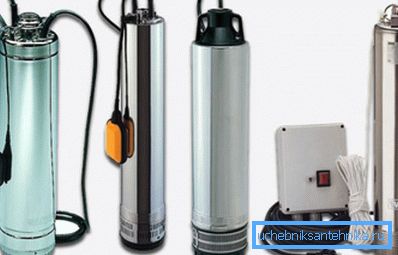

Mått och tillverkare

Om en nedsänkbar pump för en brunn är begränsad av höljets diameter, då är det i fråga om en brunn i form av dimensioner fullständig frihet. Ju större diametern är desto billigare är enheten med samma egenskaper: med en ökning av motorns och impellerns diameter är det möjligt att ge prestanda och vridmoment med mycket mindre resurser. I synnerhet är motorlindningen förenklad och antalet impellrar reduceras.

Vilken tillverkare ska välja?

Det finns bara två viktiga faktorer:

1. Kostnad för. Om det är fråga om en nedihålspump kan besparingarna vara sidled, eftersom det inte är en trivial uppgift att höja en misslyckad enhet, det är helt acceptabelt att inte jaga varumärken.
2. Plats för servicecentra. Om tjänsten som är godkänd av Vodomets produkter ligger nära dig och Grundfos-tjänsten ligger i grannstaden, är valet uppenbart.

Tips: Float-omkopplaren är ett mycket användbart tillägg. Det kommer att stoppa motorn vid en kritisk droppe i vattennivån i brunnen.

alternativ

Är en centrifugalpump alltid det bästa valet för en brunn? Svaret är tvetydigt.

Å ena sidan kombinerar centrifugalsystemet utmärkt prestanda med anspråkslöshet och stor resurs. Å andra sidan har alternativa lösningar ganska konkreta fördelar.

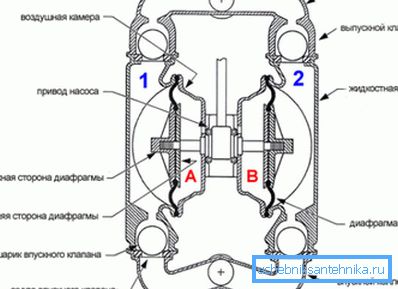

Membranpump

Det är en design av en magnetventil med en eller två membran och kontrollventiler. Flera gånger i sekund matas strömmen till solenoiden och membranet som är fäst vid dess kärna trycker vatten från arbetskammaren in i matningsröret. Kärnans returslag utförs av en fjäder eller en ytterligare elektrisk krets.

Huvudvärdet av membranschemat - den marginella billighet, som direkt följer av designens enkelhet.

I brunnar är membranpumpar ganska låga på grund av två funktioner:

1. Vibrationen som alstras av solenoiden är destruktiv för brunnarnas väggar. Det accelererar kraftigt bagageutrymmet.
2. Eftersom membranen deformeras under driften av anordningen är dess översynstid begränsat till en till två år. Byte av membran är en ganska enkel operation, men det är inte så att lyfta brunnspumpen.

Användningen i brunnen tillåter självklart oss dock att försumma båda nackdelarna med kretsen.

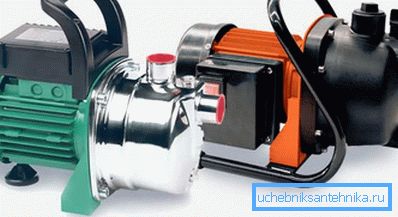

Ytpump

Som namnet antyder är denna enhet monterad på en yta; För att lyfta vatten i brunnen sänks en stel slang eller rör.

Vad ger ett sådant arrangemang?

• Problem med vattentätning av motorn elimineras helt. Vatten kommer helt enkelt inte i kontakt med det: elmotorn och snigeln är åtskilda i rymden, endast axeln kopplar dem.
• Reparation och underhåll förenklas mycket, eftersom de inte kräver lyftutrustning.
• Brist på tryck på grund av ett tillräckligt stort mellanrum mellan pumphjulet och kolchens kropp kan kompenseras genom att helt enkelt öka sina linjära dimensioner, vilket i det här fallet är praktiskt taget obegränsat.

Nackdelen av pumpstationens placering ovanför vattennivån är att djupet från vilket detta vatten kan stiga är begränsat till sju till åtta meter. Med en stor differentialmotor bara tomgång.

Men för små pumpar används en nyfiken modifiering ofta. De är installerade på ramen, fäst vid ön som flyter i brunnen. Böjlighet säkerställs genom tjockt skum; storleken på ön, nästan lika med vattenspegeln, tillåter inte strukturen att rulla över.

Funktioner av operationen

Vad ska jag vara uppmärksam på genom att ansluta centrifugalpumpen med vattenförsörjningssystemet med egna händer?

• De bästa kablarna är rostfritt stål. De har draghållfasthet upp till ett ton; mer än det: denna styrka minskar inte med tiden på grund av korrosion.
• Pumpen faller och stiger strikt för kabeln. Strömkabeln och tryckröret eller slangen väljs till repet med plastklämmor.
• Omedelbart efter utloppet sätts en backventil. Annars kommer vattnet från vattenförsörjningssystemet efter att strömmen är avstängd, att smälta in i brunnen.

• Om pumpen används inte bara för bevattning, men också för vattenförsörjning hemma, ingår en hydraulisk ackumulator och en tryckgivare i röret. I detta fall kommer strömmen endast att matas till motorn när trycket i systemet faller till ett kritiskt värde.

Plan B: En lagertank kan inkluderas i vattenförsörjningssystemet. Den är installerad på toppen av vattenförsörjningssystemet och är färdig med den enklaste floatnivånsensorn.

slutsats

Om några stunder var oklara för läsaren kan han hitta svaren genom att titta på videon i den här artikeln. Lycka till!
