Brunnsrör: funktioner vid konstruktion och drift

Om du är intresserad av det som är bättre - ett brunns- eller vattenförsörjningssystem, så är det säkert att ditt hem inte kan ansluta till det centrala vattenförsörjningssystemet. Behovet av en självständig källa till vattenförsörjning är som regel efterfrågan på landsbygden, bort från stora bosättningar.

Vattentillförseln i landet från brunnen är en av de vanligaste typerna av autonom vattenförsörjning.

Denna metod kännetecknas av ett antal uppenbara fördelar, bland annat:

• ekonomisk drift av systemet;
• låg kostnad;
• praktiskt taget oförtömlig tillförsel av vatten;
• hög mekanisk och kemisk renhet av vatten.
• långt liv, upp till 50 år.

Funktioner av arrangemanget av vattentillförseln i brunnar

Hur är installationen av vattenförsörjningssystemet vid dacha från brunnen, vilka material behövs för detta och vad är budgeten för projektet? Vi kommer att svara på dessa och liknande frågor i den här artikeln. Som ett exempel, överväga att bygga en nedhålsrörledning med en nedsänkt pump..

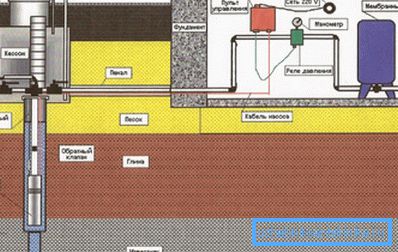

Standardsystemet med självständigt borehålsvattenförsörjning består av följande element:

• väl med integrerad nedsänkbar pump och annan utrustning;
• caisson (bra service bra);
• en underjordisk rörledning som förbinder pumpen med det inre vattenförsörjningssystemet;
• interna rörledningssystem;
• filtersystem;
• komplex av automatisk styrning av parametrar av det inställda trycket;
• hydroackumuleringstank;
• stoppventiler;
• vattenvärmare.

Typer av brunnar

Moderna brunnar involverade i vattenförsörjningssystemen är indelade i två huvudtyper: sand och artesian.

• Sandbrunnar borras till ett djup av 30 meter och kan producera upp till 1,5 kubikmeter vatten per timme.

Men det är nödvändigt att förstå att sådana brister kännetecknas av vissa nackdelar och först och främst är det sannolikheten att silta upp vattenfarten. Speciellt brunnar på platser avsedda för säsongbruk är utsatta för siltation.

• En artesisk brunn borras till ett djup av 70 meter eller mer och ger vatten upp till 10 kubikmeter per timme.

Vatten som extraheras från ett sådant djupt lanthus med egna händer kännetecknas av en hög nivå av mineralisering och kräver därför ytterligare behandling. Av denna anledning används förutom nedsänknings pumpen sofistikerade filtreringssystem, vilket ger en övergripande vattenbehandling till det tekniska eller drickande tillståndet.

Urval av filtreringsutrustning kompliceras av den olika sammansättningen av vatten som produceras i olika områden. Därför kan en kemisk analys behövas för att göra ett optimalt beslut.

Operationen av en fullfjädrad artesisk brunn vid en dacha eller i närheten av ett lanthus kompliceras av behovet av att använda ett filtreringssystem, från vilket det är nödvändigt att tömma vatten för tidsåtgångens säsongsbehållande.

Typer av hjälpmedel

Det nuvarande systemet med vattenförsörjning från brunnen förser behovet av att använda ett antal hjälpanordningar.

Dessa anordningar säkerställer systemets effektivitet och hållbarhet som helhet och garanterar den höga kvaliteten på det producerade vattnet.

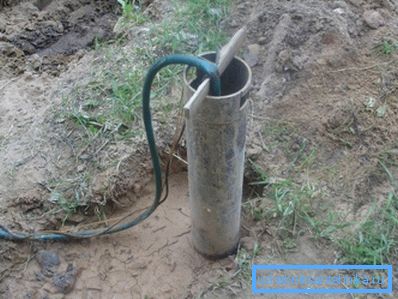

• Höljesrör är ett viktigt attribut hos brunnen. Höljesröret väljs på grund av överensstämmelse med sektionens diameter och andra storlekar.

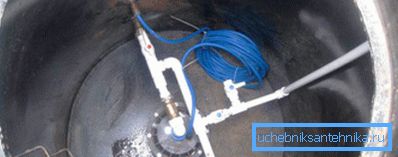

• Kepsen är en hjälpanordning som är monterad med egna händer i överkroppen och förhindrar att skräp och främmande föremål kommer in i brunnen.

• Rör - ett medel som är nödvändigt för att tillföra vatten till ytan. Röret är monterat på topplocket.

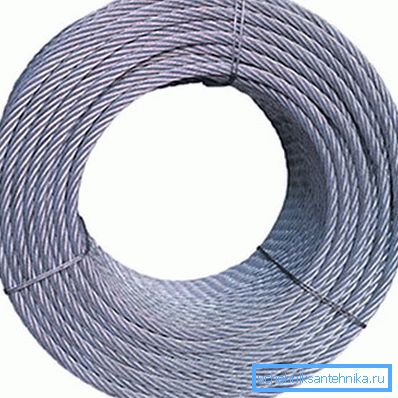

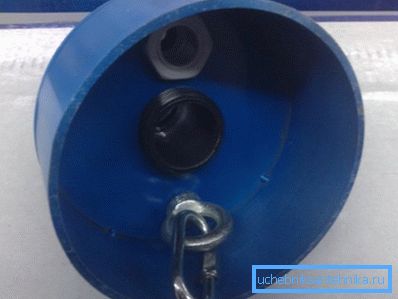

• En kabel är en väsentlig egenskap hos någon brunn, vars vattenförsörjning utförs med en nedsänkt pump. Kabeln är fastsatt på botten av topplocket för en speciell ögonbult. I den motsatta änden av kabeln är fixerad nedsänkt pump, vars position kan justeras genom att höja eller sänka kabeln.

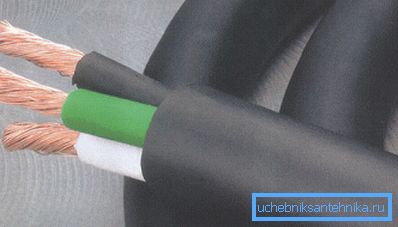

• Strömkabeln används för att mata ström från elförsörjningskällan upptill till nedsänkt pump.

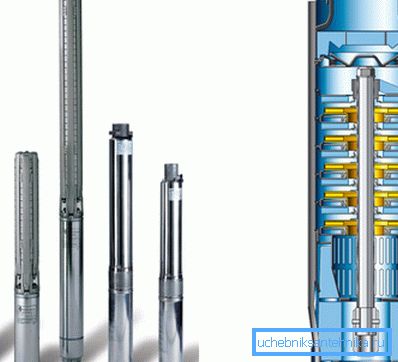

• En nedsänkbar centrifugalpump är en anordning avsedd att pumpa vatten. Enhetsparametrarna beror på sådana faktorer som höjden av vattenhöjningen och det planerade marginalvattennätet.

Innan du installerar utrustning, är det nödvändigt att tänka på att pumpen väger mycket. Dessutom måste pumpens vikt öka vikten på flera tiotals meter strömkabel och slang. Eftersom det är förbjudet att dra pumpen genom slangen eller kabeln används en metallkabel som lindas på vinschen medan slangen och kabeln roteras på speciella spolar.

Viktigt: Monteringen av pumputrustning måste vara särskilt pålitlig, eftersom en paus kommer att leda till översvämning av pumpen och behovet av att borra en ny brunn.

Installationsregler för den yttre delen av vattenförsörjningssystemet

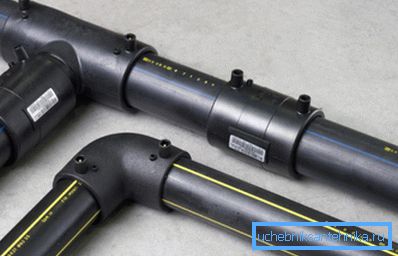

Huvudkomponenten i vattenförsörjningssystemets externa del är rörledningen genom vilken vatten som kommer från brunnen kommer att transporteras. Den moderna rörledningen är gjord av polyetenrör.

Denna lösning garanterar ett antal uppenbara fördelar, bland annat:

• lågt pris, i jämförelse med rören av metall;
• maximalt motstånd mot utseende av korrosion, eftersom polyeten inte rostar
• strukturens hållbarhet, eftersom rörledningen i marken kan vara längre än 50 år;
• brist på smak i vatten, eftersom polyeten, till skillnad från metall, inte har någon speciell lukt och smak;
• lågt hydrauliskt motstånd, oförändrad även vid långsiktig rörledning.

Rörinstallation för säsongsbetjäning

Installation av vattenförsörjning för vattenförsörjning från brunnen utförs med hänsyn till ett antal regler. Till exempel, om en stuga eller ett lanthus används uteslutande för användning under de varmare månaderna, behöver inte vattenförsörjningen begravas.

I extrema fall kan rör läggas på ett djup av 1 meter. I det här fallet är det under hösten nödvändigt att tömma allt vatten utan rester för att förhindra skador på rörledningen på vintern.

För att säkerställa fullständig urladdning av vatten installeras rörledningen med en viss lutning i riktning mot avloppsventilbrunnarna. För att förenkla ledningen av vattenavlopp är en elektrisk ventil monterad på rörsektionen i brunnen, på ett avstånd av flera meter från ytan.

Sådan läggning av rörledningen eliminerar fullständigt möjligheten att bryta ned det autonoma vattenförsörjningssystemet.

Rörinstallation för hela säsongens drift

Om ett hus eller stuga drivs året runt måste ledningen läggas 20-30 cm under djupet av markfrysning. Som regel är parametrarna för jordfrysning beroende av både minsta vintertemperatur och typ av jord på platsen.

Varje region kännetecknas av sina egna nivåer av jordfrysning.

Till exempel i Moskva och i Moskva-regionen är dessa parametrar:

• för lera och lera 1,35 m;
• för jordar med en fin sandhalt av 1,64 m;
• för jordar med ett innehåll av medelstora och stora sand 1,76 m;
• för stenig mark 2 m.

Med hänsyn till det faktum att läggning av rör på ett djup av ca 2 meter är förknippat med betydande arbetskostnader, utvecklades flera mer eller mindre effektiva sätt att installera plaströr till ett mindre djup. Först och främst bör det noteras metoden att lägga rör med isolering och deras installation med en speciell värmekabel.

Det är ingen hemlighet att det finns många material, vars grad av värmeledningsförmåga är en storleksordning mindre än graden av värmeledningsförmåga hos jorden. Som ett resultat kan du gräva inte en två meter lång gräv, men en meter en.

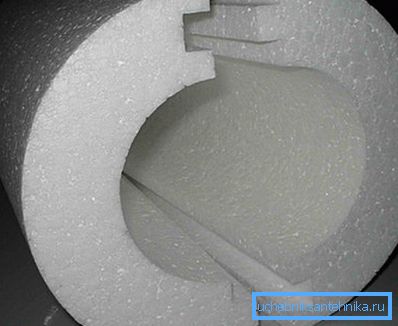

Innan du lägger rörledningen kommer det att vara möjligt att linda isoleringen med till exempel extruderad polystyren och täcka den med jord. Nu är ditt kalla vatten inte skrämmande!

Fördelen med denna lösning är också att moderna värmare är hydrofoba, vilket innebär att du inte behöver spendera pengar på vattentätningsutrustning. Men om det kalla vädret under den kalla årstiden når kritiska nivåer, kanske en värmare inte räcker till. I det här fallet används värmeisoleringsmaterialet i kombination med värmekabeln.

Kabeln är lindad runt eller längs röret, och sedan lindad med isolering. I normalt läge används inte kabeln, men med en kraftig minskning av omgivningstemperaturen är värmaren ansluten till nätverket.

Värmekabeln kan inte smälta plast, men det kan värma vatten längs hela rörets längd några grader över noll. Denna metod har funnit bred tillämpning i områden där grundvattennivån är hög och därför är det omöjligt att lägga en rörledning djupare än jordfrysningsnivån.

Viktigt: Om värmen på rören inte var ansluten i rätt tid och rören frystes, skulle det inte vara möjligt att värma dem till våren, eftersom kabelkapaciteten inte räcker till för detta.

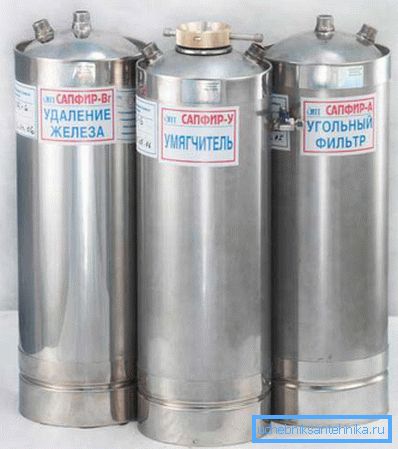

Välja och tillämpa filter

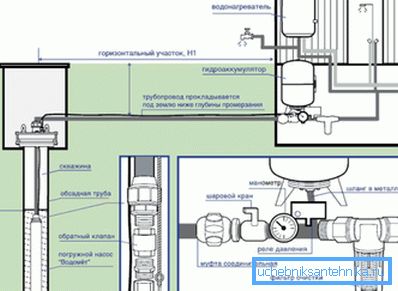

Installationsschemat för vattenförsörjningssystemet från brunnen föreslår följande ordning med element: en nedsänkbar pump, en dräneringsventil bakom den och sedan ett visst antal filter.

Huvudkriteriet för urval av filter är kvaliteten på det producerade vattnet. Som ett resultat innebär vatten med ett högt innehåll av fasta substanser användning av en typ av filter, medan vatten med en hög salthaltighet innebär behovet av andra filterelement.

Vid artesiska brunnar appliceras ett filter som fördröjer sådana orenheter som järn och kalk. Om du tänker använda en grundbrunn på sanden behöver du ett mekaniskt filterrengöringssystem. Under alla omständigheter erbjuder ett väl utformat filtreringssystem högkvalitativ vatten utan föroreningar.

Installation av filter anses vara korrekt om systemet är effektivt och det finns lätt tillgång till filterelementen för underhåll och utbyte.

Viktigt: Installering av filter till hydroaccumulatorn är inte bara nödvändigt för att säkerställa optimal konsumentvattenkvalitet, men också för att eliminera risken för igensättning av elementen i vattenförsörjningssystemet. Som ett resultat resulterar ett väl utformat och konstruerat filtreringssystem för en ökad livslängd för den autonoma vattenförsörjningen.

Automatiskt styrsystem

För att vattenförsörjningssystemet från brunnen med egna händer ska kunna fungera optimalt måste den vara utrustad med ett komplex av automatisk styrning.

Denna lösning garanterar följande fördelar:

• Minska antalet till och från elektromekanisk utrustning (i synnerhet pumpmotorn);
• Säkerställa ett stabilt tryck i vattenförsörjningssystemet enligt de angivna parametrarna.
• Förhindra förekomsten av vattenhammare och, som ett resultat, maximal säkerhet för vattenledningen.

Vad är automation i vattenförsörjningssystemet, och vilka funktioner är det för funktionen?

Automationskomplexet är ett reläsystem som består av ett tomgångsrelä och ett tryckrelä. Dessa element är förknippade med en nedsänkbar pump. När trycket i rörledningen faller under de förinställda parametrarna aktiveras reläet och pumpmotorn slås på. Om vattentrycket når gränsen öppnas reläet och motorn stannar tills parametrarna återgår till normala.

Vattenförbrukningen i ett litet hus är liten. Följaktligen kommer varje tur på kranen eller dräneringen i toaletten att leda till att pumpen slås på och sedan stängas av. För att förhindra att motorn slås på och stängs av, utöver det automatiska reglersystemet, används en hydraulisk ackumulator (mottagare).

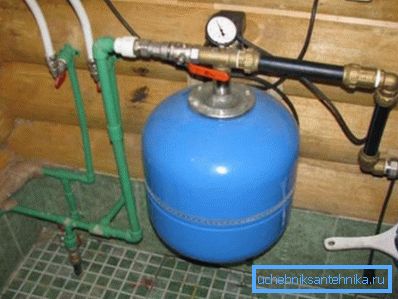

hydraulisk ackumulator

En mottagare är en behållare som är indelad i två delar med ett tätt membran. En del är ansluten till vattenförsörjningssystemet och är fylld med vatten, medan den andra delen är fylld med luft (tryck upp till 2 atmosfärer).

Principen för mottagaren är följande: vatten trycker på membranet när det fylls, vilket leder till en ökning av trycket i lufttanken. När trycket från 2 atmosfärer ökar till tre, stannar motorn.

Till skillnad från det elektroniska reläet, svarar inte hydroackumulatorn på mindre fluktuationer i vattentrycket, vilket innebär att antalet avbrottscykler på motorn kan minimeras.

slutsats

Om det inte finns tillgång till en central vattenförsörjning vid dacha behöver man inte välja brunn eller ett centralt vattenförsörjningssystem. Å andra sidan välutrustade väl får du tillgång till högkvalitativt vatten. Du kan få mer intressant och användbar information genom att titta på videon i den här artikeln.
