Brunnspumpstation: enhet, sort, installation

För god service används olika pumputrustning: Dessa är ytanordningar med ackumulatorer eller lagertankar, nedsänkbara enheter och mekaniska pumpar.

Vi vill berätta om pumpstationer för brunnar som är relaterade till ytvattenförsörjningssystem.

Pumpstation

anordning

I allmänhet är en typisk pumpstation ett system som består av följande grundläggande element:

• Ackumulator. Det här är en tank i vilken vatten pumpas till ett visst tryck, vilket gör att systemet kan tillgodose behoven hos vattenförsörjningssystemet. Denna anordning gör det möjligt att undvika en konstant igångsättning av pumpmotorn och för att säkerställa stabilt tryck och tryck i systemet.
• Pump. I denna egenskap används oftast centrifugal-själv-priming eller virvelaggregat. Leveranssystemet kan utrustas med en fjärr- eller inre ejektor, vilket ökar möjligheten att suga på grund av Bernoulli-effekten samtidigt som systemets totala prestanda reduceras.
• Tryckbrytare Här ser vi ett element i det automatiska styrsystemet som är konfigurerat så att när trycket stiger över ett förutbestämt värde stänger reläet av strömförsörjningen till pumpmotorn och när trycket sjunker under ett förutbestämt värde slås motorn på igen.
• Kontrollera ventilen Detta element i systemet tillåter inte att vätskor strömmar i motsatt riktning och lämnar lagertanken eller vatteninjektionsmunstycket, eftersom om luften kommer in i systemet, kan pumpen misslyckas;
• Strömanslutningsknapp. Det är en vanlig enfasig eller trefasig (beroende på design) -pluggen för motsvarande uttag, och innehåller även säkringar och ett jordningssystem.

Ackumulatorn är väldigt enkel: en glödlampa är placerad inuti stålbehållaren, runt vilken det finns tryckluft. Päron är ansluten till inloppet, där vatten pumpas genom backventilen, och varifrån detta vatten kommer in i vattenförsörjningssystemet när kranen eller annan sanitetsanordning är öppen.

När pumppumpen ökar i volym, komprimerar luften i cylindern. Sålunda lagras pumpmotorns kinetiska energi i form av den potentiella energin hos en komprimerad gas som tenderar att klämma vätska från en päron. Vid ingången till cylinderaggregatens tryckbrytare, som är inbäddad i klyftan i pumpmotorns strömförsörjningskrets.

Med hjälp av speciella muttrar justeras reläet så att reläet öppnar kretsen när motorns övre tryckgräns nås och motorn stängs av. Då, när vattnet pumpas in i vattennätet under driften, sjunker trycket i batteriluckan och när trycket som ställs in av tunern sätter nedtrycksgränsen stänger reläet kretsen och motorn börjar pumpa vatten till batterilampans lampa igen.

Var uppmärksam! Pumpstationens konstruktion är baserad på principen om självreglering eller automatisk styrning av systemet. Värdena för pumpens avstängningstryck bestäms utifrån parametrarna för vattenförsörjningssystemet, antalet vattenintagspunkter, brunnsproduktiviteten och andra parametrar.

arter

För att få reda på hur man väljer en pumpstation för en brunn, måste vi förstå de olika typerna av stationer och förstå vad skillnaderna är..

Det finns tre huvudtyper av system, beroende på utformningen av det flytande sugsystemet:

1. Direkt sugsystem. Pumpen skapar ett vakuum i vattenintagningsröret och atmosfärstrycket klämmer vätskan i detta rör. Problemet med systemet är att på grund av det begränsade lufttrycket i atmosfären på vår planet (ca 1013, 25 hPa), kan den kolonn med vatten som detta tryck kan driva upp vara drygt 10 meter,
2. System med integrerad ejektor. Här finns en indirekt sugning av vatten: pumpen skapar en stråle som, när den passerar genom ett ejektormunstycke, skapar ett reducerat tryck i sugkammaren och under åtgärden drar vatten från brunnen. Fördelen med detta system är att pumpen är försäkrad mot torr drift, eftersom den kontinuerligt pumpar vatten i recirkulationskretsen.
3. Fjärrutsprutningssystem. I detta fall förutsätter designen att ejektorn är nedsänkt i brunnen, och nu stör inte kolonnens höjd oss, eftersom apparaten ligger nära vattenspegeln. Här utförs sugning också på grund av Bernoulli-effekten på ett indirekt sätt, men systemets prestanda och effektivitet faller till förmån för möjligheten att höja vatten från ett stort djup.

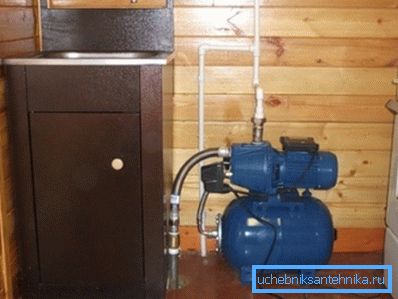

Den första typen av system kan använda en pumpstation för en Abyssinian-brunn, eftersom dess djup inte överstiger atmosfärstryckets förmåga. Dessutom är detta system lämpligt för grunda sandkällor, men om deras djup når 15 meter (allt som är större än 9), kommer en sådan station inte att fungera.

Den andra typen har samma räckvidd som den första, det är helt enkelt skyddat mot pumpavbrott på grund av att luftpluggar kommer in i rörledningen. Detta är en mer progressiv design, men priset är högre.

Systemet med fjärrkontroll (nedsänkbar) ejektor gör att du kan pumpa vatten från ett djup av ca 40 meter. Ofta används detta alternativ på ett djup av 20 meter eller 25 meter, men en sådan pumps prestanda är begränsad till låg effektivitet och fungerar därför inte bra för gårdar med ett stort antal vattenintagspunkter.

Det finns också strukturer där en förvaringstank istället för en hydroackumulator används, där pumpen slås på och av med en flytmekanism. En sådan modell anses vara föråldrad, eftersom när flottören bryts ner, kommer vatten att översvämma ditt hus, och vi kommer inte att dö på det i detalj.

För att göra det enklare att beräkna vattenförbrukningen med ett vattenrör hemma har vi sammanställt ett bord med medelvärden för förbrukningen av olika sanitära apparater:

Om du lägger till flödet av alla dina vattenpunkter får du den nödvändiga prestanda som krävs för samtidig drift av alla kranar.

Var uppmärksam! För att bestämma vilken typ av utrustning som behövs, borde du veta nivån på vattenspegeln i brunnen (dynamisk nivå) samt den nödvändiga prestandan hos rörledningen. Att känna till dessa parametrar kan du enkelt välja önskad enhet.

fördelar

Som det är känt används inte bara ytstationer, utan även nedsänkbara pumpar för att utrusta akviferer. Vilka är fördelarna med utomhusenheter till nedsänkbara?

Det finns inte många av dem, men de är ganska signifikanta:

• Den viktigaste fördelen är den låga kostnaden jämfört med dyra djupgående enheter. Om du inte behöver ge bättre prestanda eller pumpvatten från ett stort djup, så är det inte så mycket meningsfullt att du spenderar pengar på en nedsänkbar enhet för en brunn;
• Ytplatsen gör det enkelt och bekvämt att få tillgång till utrustning för underhåll och reparation vid fel eller olyckor. För att utföra rengöring eller justering av djupbrunnspumparna måste de avlägsnas från höljet, vilket är ganska besvärligt och inte alltid lätt.
• När enheten misslyckas kan den lätt bytas ut, eftersom kostnaden för att ersätta sådan pumputrustning för brunnen inte kommer att påverkas mycket av familjebudgeten och arbetets komplexitet är till och med tillgängligt för amatören.
• En anordning med inbyggd eller fjärrutkastare är inte rädd för att luft kommer in i systemet, eftersom recirkulationskretsen fyller pumpens sug med vatten hela tiden.

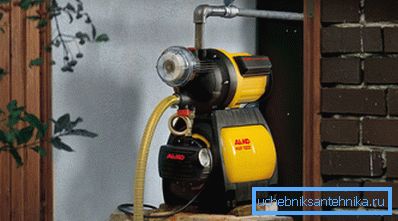

• Många modeller av stationer kan användas som ett bärbart alternativ för att bevattna trädgårdar eller andra ändamål.

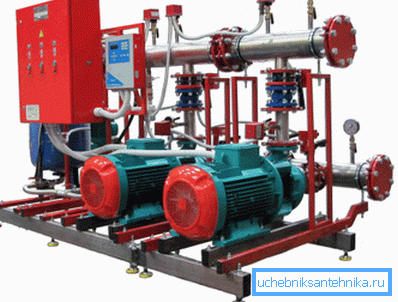

Var uppmärksam! Som framgår av egenskaperna är det lämpligt att använda ytvattenförsörjningssystem i landet, i en liten gård, i ett privat hushåll med liten vattenförbrukning. För underhåll av artesiska brunnar eller mycket stora gårdar är sådana stationer inte lämpliga.

brister

Precis som någon annan utrustning har ytvattenöverföringsanordningar flera nackdelar:

• Brunnets djup, som kan betjänas av en konventionell station utan en dränkbar ejektor, är inte mer än 8 till 9 meter. Varför inte 10,3? Detta beror på utrustningens förlust och icke-idealiska tillstånd
• Ytpumpen eller stationen i centrifugaltypen ger ett märkbart ljud, och när utrustningen är belägen inuti huset kommer detta ljud att höras av dess invånare;
• När du behåller sommarstugan för vintern måste enheten på ytan gömma sig eller tas bort med dig, eftersom den kan stulen eller skadas;

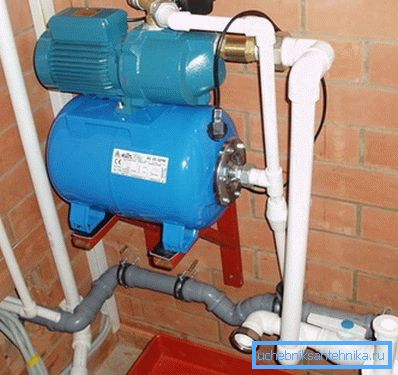

• Stationen kräver en viss plats i det tekniska, nyttan eller källrummet, vilket inte alltid är möjligt att allokera;
• När motorn är igång uppstår en tillräckligt kraftfull vibration som kan skada de omgivande byggnadsstrukturerna och rörledningen ansluten till systemet.

Var uppmärksam! Trots alla brister och begränsningar är den vanliga pumpstationen med ett tryck på 45 meter tillräckligt för behoven hos en familj på 4 personer.

montering

För dem som vill ansluta utrustningen med egna händer, har vi sammanställt en liten instruktion:

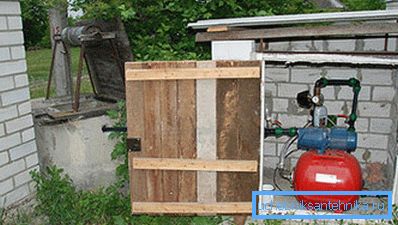

1. På stationens utvalda plats gör vi en solid grund. Det mest praktiska sättet är att göra ett steg med tegel eller betong 1,2 - 1,4 meter högt;

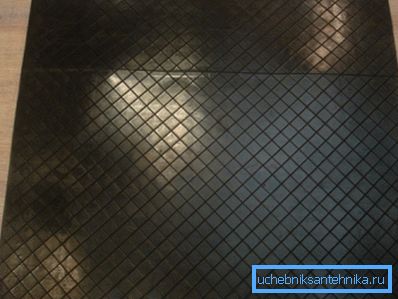

1. Vi placerar gummitåget 10 - 20 mm tjockt på podiet för att dämpa vibrationen. Vi installerar komplexet på benen, fäst benen med ankare på podiet genom monteringshålen;

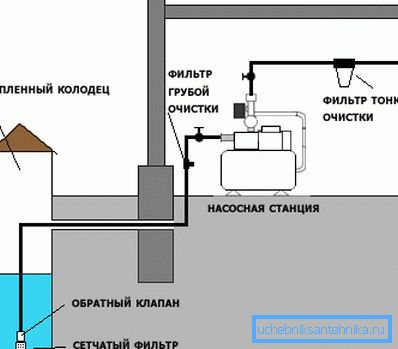

1. Från brunnen till pumpplatsen gräver vi en gräv djupt under markens frysning, där vi lägger en pipeline av polyeten eller annan plast. Vi kompletterar rörets sugande ände med en backventil och ett grovfilter (ett vanligt litet rostfritt stålnät;

1. I slutet av röret som kommer från källan till vattnet vindar vi tumkopplingen med yttre tråd, till vilken vi monterar en backventil, sedan en metallhörn, följt av en rak krage "American". Allt detta är anslutet till systemets sugport

1. Apparatens utlopp fortsätter med en "amerikansk" kran, till vilken vi fäster en kombinerad roterande (90 graders) koppling av polypropen till trådarna. Lödvattenrör till kopplingen;

1. Det vertikala sugröret är anslutet till den horisontella delen av den underjordiska rörledningen genom att vrida fittings eller kopplingar;

1. Fyll pumpen med vatten genom ett speciellt hål (läs anvisningarna för enheten), öppna kranarna och prova körningen av systemet.

1. Om testet lyckas gräver vi i grävningarna och tätar och stänger platsen där rören kommer in i brunnen.

slutsats

Som det framgår av våra instruktioner är installation och anslutning av pumpstationen inte så svår. För att montera VVS kan du ringa guiden, och du kan själv göra det genom att följa punkterna i den medföljande guiden. Du kan också hjälpa videon i den här artikeln.
