Bra konstruktion: vad du behöver veta

Vattenbrunnsbyggnad är en av de viktigaste och viktigaste delarna av den tekniska delen av byggprojektet. För att kompetent kunna utarbeta ett sådant projekt är det nödvändigt att förstå komponenterna i denna design och deras syfte.

Vi kommer att prata om vad brunnen består av och hur dess delar interagerar.

Enhetsbrunnar

Allmänna bestämmelser

Som det är känt börjar någon konstruktion med design och en av de viktigaste frågorna som måste besvaras till följd av designarbete är ett konkret utseende som den artesiska väldesignen kommer att ta.

Utveckla och förbättra designen av den framtida strukturen i enlighet med ett eller annat specifikt borrförhållande som är karakteristiskt för området.

Det ultimata målet - genomförandet av uppgiften, det vill säga:

• Uppnå bottenens konstruktion djup som tillåter att producera den planerade volymen vatten per tidsenhet under hela den förutspådda nyttjandeperioden;
• Framgångsrik upptäckt av akvariet. Detta är ett nödvändigt villkor för att anläggningen ska fungera korrekt, eftersom inte bara flödeshastigheten utan även kvaliteten på det producerade vattnet kommer att bero på hur väl öppningen och utvecklingen av akviferen utförs.
• Uppnåendet av möjligheten att genomföra hela komplexet av de planerade verken, inklusive forskning, utforskning, gruvdrift, etc.

Samtidigt påverkar följande faktorer följande konfigurations- och konstruktionsparametrar:

• Valda i enlighet med uppgifterna om geologisk undersökning av borrning och passage av problemavsnitt i avsnittet. Utrustningen som används och komplexiteten hos stammens fästning genom höljesstänger, manschetter, körtlar och andra anordningar kommer att bero på hur den använda stenutvecklingen används.
• Komplexiteten och egenskaperna hos den geologiska sektionens struktur. Det är viktigt att ta hänsyn till alla möjliga komplikationer i samband med problemområden och rasens egenskaper i dem. Det är nödvändigt att omedelbart välja borrutrustning och metoder för isolering av outnyttjade produktiva formationer, liksom metoder för att skydda axeln från kollaps, jordskred och överflöden.
• Syftet med brunnen. Beroende på det extraherade mineralet kan byggnadsanordningen variera kraftigt, inklusive djup, diameter, material som används, utrustning etc. En separat grupp består av forskning, intelligens, parametrisk och andra speciella objekt;
• Metoden att öppna akvariet. En viktig faktor som bestämmer konstruktionen och utformningen av produktions- och filterrören, sump, inmatning av mothåll och många andra delar av brunnen.

Var uppmärksam! Utformningen av anläggningen måste överensstämma med de regler och föreskrifter som antagits i resolutionerna från Rysslands Gosgortekhnadzor, liksom kraven för skydd av underytan och miljön. Projektet för den framtida anläggningen är föremål för obligatoriskt godkännande av de kontrollerande myndigheterna, främst i distriktskontoret för Rysslands federala och SES-distriktskontor.

För intervallet för den produktiva bildningen reduceras valet och motiveringen av strukturen för att ge de bästa betingelserna för flödet av vatten.

Denna del av brunnen borde kunna lösa sådana problem:

1. Att tillhandahålla och genomföra de bästa förutsättningarna för utveckling och dränering av den produktiva (akvifer) reservoaren;
2. Ställ in parametrarna för begravningen av föremålet i bergsvattnet, vilket kan ge den mest produktiva långsiktiga produktionen av dricksvatten.
3. Högkvalitativ effektiv isolering av det produktiva skiktet från närliggande och närliggande vattenföremål för att undvika överflöd och vattenblandning.
4. Skydd av det produktiva akvativet från de skadliga effekterna av cementuppslamningen som används vid cementering, eller den fulla reduktionen av effekterna av denna effekt på permeabiliteten hos vattenbehållarstenen.

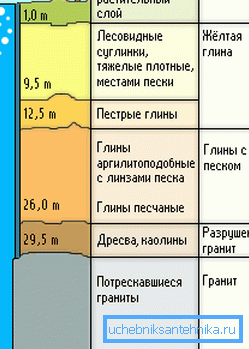

För att bestämma strukturens grundparametrar och de nödvändiga åtgärderna under brunnsbyggnaden görs en studie av den geologiska sektionen, vars resultat drar slutsatser angående platsen och egenskaperna hos de huvudintervall som behöver isolering genom hölje strängar.

Dessa kan innefatta intervaller av katastrofala förvärv, höga plastlera, saltbärande lager, vattenfötter, lösa stenar och intervaller med inkompatibla borrförhållanden.

Skyddskolumn

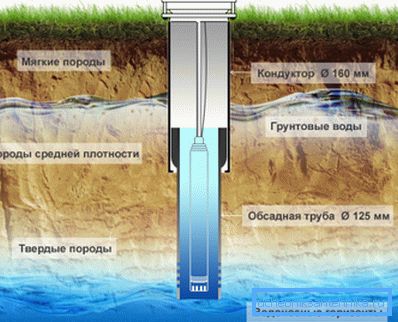

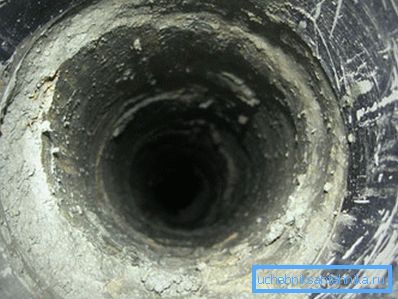

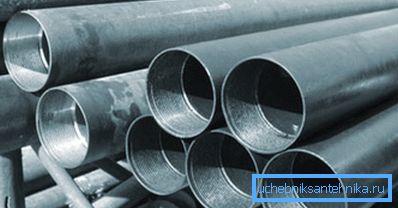

En hölje sträng är ett system av rör som sänks ner i brunnsborrningen för att stärka det, liksom att isolera farliga skikt och lager med inkompatibla borrförhållanden. Detta är ett av huvudsystemen för gruvdesign och inte bara brunnar.

Efter överenskommelse och enhet finns fyra huvudtyper av hölje:

1. Riktning. Detta är namnet på det översta röret, vilket är installerat främst för att skydda strukturens mun från erosion och jordskred.
2. Ledare. Det kan börja bygga, spela rollen som riktning och kan fortsätta det. Det används för att skydda de övre lösa skikten i sektionen från kollaps, för att isolera grundvattnet, samt att installera utblåsningsutrustning vid brunnspetsen (om nödvändigt).
3. Intermediate. Den används när komplikationer uppstår vid borrning av djupare lager för att fixera och isolera överliggande intervall, vars borrningsförhållanden är oförenliga med borrförhållandena för efterföljande bergslag. Med passagen av samma typ används inte slitstarka och stabila lager;
4. Drift. Den undre delen av kolonnen, som tjänar till att extrahera vatten och isolera oönskade horisonter.

Vid anordningen av styrplatsen kan betongglaset från ZhB av ringar eller gjutning användas. Användning av stålhölje med stor diameter är också tillåtet.

För att installera dem borras ett hål med ett djup på 4-8 meter till förekomsten av resistenta jordklot, som oftast är en vattentät sål för grundvattnshorisonten.

Ett rör av önskad längd och diameter installeras i gropen, varefter utrymmet mellan rörväggarna och gropen är fylld med mursten och cementmortel för att eliminera möjligheten att överfylla sandkroppens övre vatten och grundvatten.

Därefter utvecklas en plats till ett djup av 50 till 400 meter, och nästa kolumn är installerad i borrbrunnsaxeln - en ledare - bestående av svetsade stålrör. Ringringen är också cementerad för att bättre isolera problemområden.

Försök sedan borra gruvan till designdjupet. Om detta misslyckas, vilar skruven mot komplicerade horisonter och det blir nödvändigt att överlappa alla produktiva eller oplanerade utnyttjande lager, då är en mellanliggande kolonn monterad i cylindern.

Då kan processen upprepas flera gånger, och antalet mellanliggande kolumner ökar i detta fall.

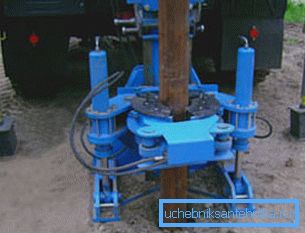

Slutligen, efter att ha nått bottenhålets konstruktion, installeras en produktionssträng i brunnen, som är konstruerad direkt för utvinning och extraktion av fossilt vatten på ytan.

Längst ner vid skogen finns en zon med perforering av röret (filterkolonnen) och cementstenen, som tjänar till att samla och filtrera vatten från brunnen från stora bergpartiklar.

Var uppmärksam! Höljesspalten är också cementerad med cementuppslamning, för vilken en cementmanchett är gjord i rörets nedre ände, vilket förhindrar lösningen från att tränga in i akvariet. För cementering av de övre rören används speciella tätningar för dessa ändamål.

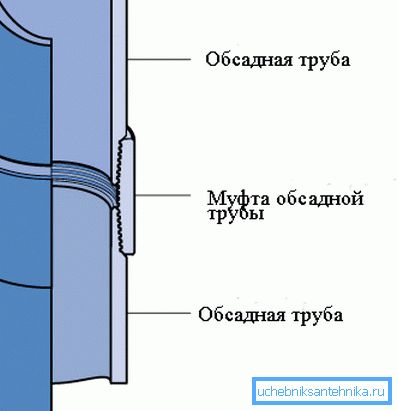

Rörskarvar i kolumnerna tillverkas med gängade kopplingar med flerdirektiva gängor. Olika adaptrar med en konisk sektion kan användas för kolonnernas artikulering, i detta fall är användningen av stoppboxar valfri.

tillstånd

Om du väljer att bygga en brunn på egen hemsida med egna händer eller med en professionell organisation, behöver du tillstånd.

Det kan annars sägas: du kommer knappast att lyckas med att borra en artesisk väl själv, och borrbolaget kommer inte ens att diskutera möjligheten att starta arbete i avsaknad av tillåtna handlingar.

För att få dem ska du kontakta kommunen - det geodesiska centrumet. Geocenteret i ditt område kommer att överväga lämpligheten av borrning, och om du inte har alternativa källor till vattenförsörjning kommer du med största sannolikhet att få förhandstillstånd.

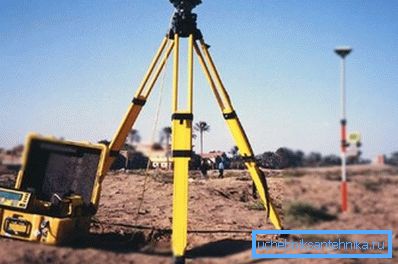

Därefter kommer du att ta alla typer av inspektionsorgan som kommer att studera terrängen och bedöma vattenreserverna i detta akvarium, med hänsyn till de redan konstruerade och använda brunnarna.

Du behöver information om kommande arbete och aktiviteter: brunnsbyggnad och djup, dess exakta plats på platsen, uppskattad mängd pumpat vatten och borrteknik.

Baserat på den information du lämnar bestämmer gruppen av experter om det finns tillräckligt med återstående flödeshastighet för källan för att tillgodose dina vattenbehov utan att negativt påverka områdets ekosystems funktion.

Instruktionen innebär också att du testar din förmåga att tillhandahålla den nödvändiga sanitära och tekniska säkerheten på territoriet (möjligheten att skapa en uteslutningszon runt brunnspetsen, flytta septiktankar, avloppsvatten, kompostkorn och parkeringsplatser) ur denna zon.

Till följd av att du lyckats slutföra alla registreringsstadier får du tillstånd och licens för brunnen. Licensen anger ägarens namn, adress och egenskaper hos brunnen, eftersom det är ett kapitalobjekt, vars pris kan överstiga kostnaden för bostadsfastigheter. Efter avslutad konstruktion kommer du att utfärdas ett tekniskt pass till brunnen.

slutsats

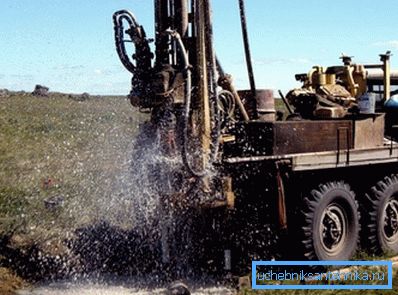

Utformningen av brunnen och dess design är inbördes samband och grundläggande stadier för förberedelser för uppförande av en djupvattenproduktionsstruktur (mer än 30 meter). Under arbetet bör hänsyn tas till alla nyanser av den geologiska sektionen och eventuell risk för förorening och överflöd av vatten, och åtgärder bör utvecklas för att eliminera denna fara. Videon i den här artikeln hjälper till att förstå ämnet mer detaljerat.
