Borrborrning

Antalet personer som vill bo i ett lanthus växer bara varje år, men ett av de största problemen som ägarna står inför är bristen på central vattenförsörjning. Att borra en vattenbrunn kan lösa problemet med vattenförsörjning, men inte alla har råd med kostnaden för en brigads tjänst att installera en brunn. Ett alternativ till tjänster av specialister kan vara en skräddarsydd borrigg för en brunn med egna händer, vilket till ett pris blir flera gånger billigare och i framtiden kan bli en bra tilläggsinkomst.

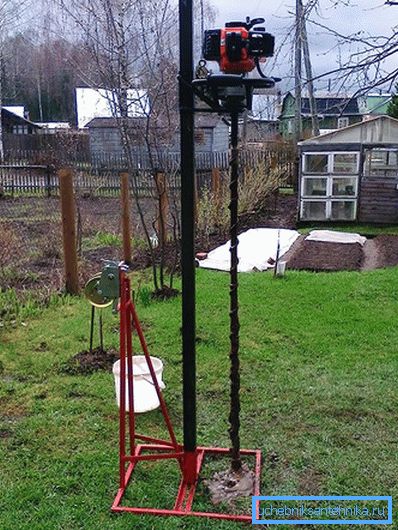

Valet av installation för borrning

Monteringen av installationen beror på den valda borrningsmetoden. Småborrborrningar är indelade i följande typer:

• kabelborrning;
• borrborrning;
• roterande eller hydrosturbing med en borr.

Beroende på den valda borrmetoden kommer designen och utrustningen att vara helt annorlunda.

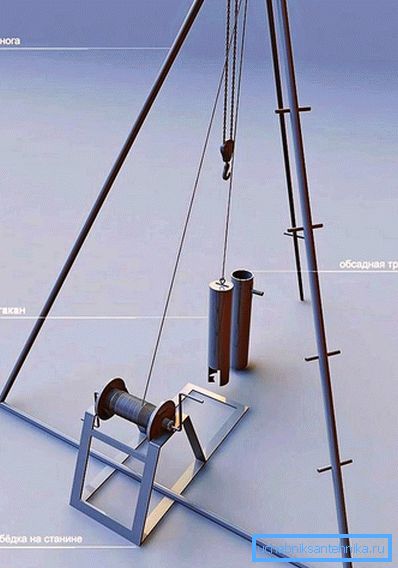

Shock Drilling Rig

Vid implementeringen av denna typ av installation är det mycket enkelt och förmodligen det billigaste. Principen för driften av stötdriven borrningsenheten är förstörelsen av berget med hjälp av en mejsel eller ett glas, vilket släpps ut i brunnen. Avlägsnande av den förstörda klippan från botten av en brunn utförs med hjälp av en kvävning. Utformningen av denna installation innehåller följande element:

• hopfällbar metallram i form av ett stativ med sido och vinsch;
• mejsel eller körglas
• växelmotor;
• metallkabel eller rep
• chock bar.

Installationsverktyget är ett glas, som är ett segment av ett tjockväggigt metallrör med en längd av 1 till 2 m (desto längre projektil, ju mjukare borrhålet) och 8-12 cm i diameter, längst ned där skärkanten på en hårdare metall svetsas.

Skäreggen ska ha en vinkel i glaset. På toppen av glaset placeras ett mothåll på vilket borrstången träffar. Glasets vikt för effektivare drift är ca 80 kg.

Stativet är tillverkat av metallrör. Tornet måste ha en höjd som överstiger borrprojektilens längd. På toppen av stativet monteras ett block genom vilket kabeln eller repet dras. Kabeln måste ha en stor säkerhetsmarginal och dess diameter måste vara minst 10 mm. En växellåda används för att höja och sänka borrelementet. Ett enklare sätt är att använda en manuell grind, t.ex. i en brunn.

Med hjälp av en vinsch rinner glaset över botten och sänker kraftigt, eftersom det är under glasets inverkan på klippans sömn som en del av den fångas. Inuti glaset hålls berget på grund av friktionskraften.

För borrverktygets passage används en borrstång djupare, vilket slår på glasets mothåll. Efter flera sådana slag strömmar glaset för att extrahera jorden från det, och operationen upprepas.

Du kan använda ett glas på täta jordar, vilket innefattar lerpartiklar. För borrbrunnar i lösa stenar används äggula. I botten av skalet finns en ventil som öppnar på slag och stänger under lyftning och håller därmed berget i mitten. För passage av stenar används speciella bitar, och den förstörda stenen avlägsnas med hjälp av en äggula.

Med hjälp av slagverksborrning på enkla jordar är det möjligt att borra en brunn upp till 100 m, vilket visar att en enhet av 40 meter brunn tar cirka 7 dagar.

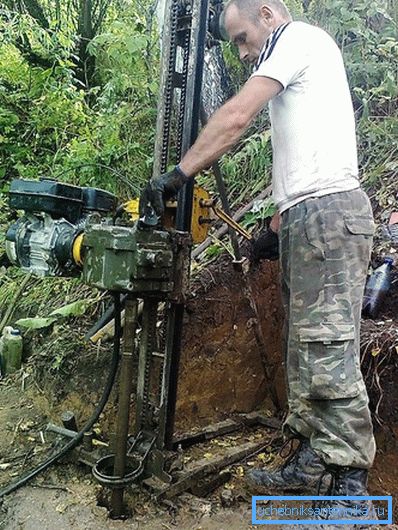

Kompakt rotationsborr

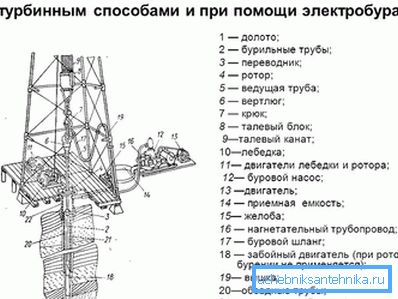

Rotaryborrning är en av de mest populära metoderna för bra konstruktion. Brunnen borras med ett speciellt borrör, i slutet av vilket en bit är belägen, kan rörets rotation åstadkommas av en elektrisk eller bensinmotor.

Avlägsnande av den förstörda viken från ansiktet utförs oftast med hjälp av en lera-lösning, som levereras av en motorpumpe genom borrör till botten av en brunn - den transporteras till ytan genom ringröret.

Huvudelementen i designen:

• vikningsram
• växelmotor;
• swivel;
• motor pump;
• borrstänger;
• bit;
• Vinsch.

Rigget är konstruerat för tunga laster, så det måste vara av hållbart stål och vara stabilt. Rammen är den del av designen som kan tillverkas självständigt. Svänghjulet är ett av de svåraste delarna av installationen, borrstängerna, motorreduceraren och slangen för att leverera spolvätskan är anslutna till den. Det blir mycket svårt att göra självständigt, det är lättare att beställa hos företaget eller att köpa redo.

Som borrstänger bör rör med en väggtjocklek på minst 5 mm användas, stånglängden ska vara ca 1,5 m. Stavarna är förbundna med varandra med en avsmalnande tråd med rektangulär eller trapezformad skärning. Denna typ av tråd förhindrar raster och kraften fördelas genom metallets tjocklek.

Elmotorn är fastsatt på en speciell vagn som rör sig fritt längs de vertikala styrningarna. Denna metod för installation gör det möjligt att öka kraften på biten och för att uppnå vertikal rörelse av borren.

Elmotorn måste nödvändigtvis ha ett omvänd och ett varmt skyddsrelä, eftersom det blir mycket varmt under borrningen av hårda stenar.

Vinschen kan vara både manuell och elektrisk, det senare alternativet är mycket lättare och accelererar processen med lyftstängerna.

För borrbrunnar är det bättre att använda industriella bitar, de är mer tillförlitliga, om än dyra, men de kommer att räcka för inte ett hundra meter borrning. Med hjälp av denna installation är det möjligt att borra brunnar till ett djup på mer än 100 m i några bergarter.

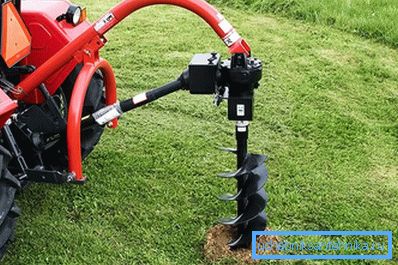

Augerborrning

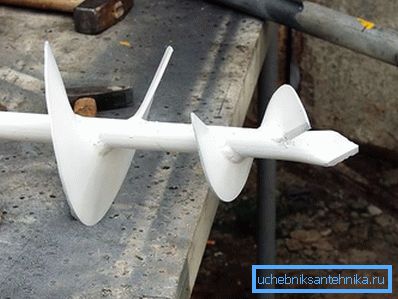

Installation för augerborrning är en av de enklaste och kan utföras även från en fiskeborr. Borrningsprocessen är inte arbetsintensiv och består i att avlägsna jorden med hjälp av en skruv. På detta sätt kan brunnar med ett djup på upp till 10 m och en diameter på upp till 100 mm produceras.

För tillverkning av en sådan installation behöver ett stålrör med en diameter av 100 mm. På rörets övre del är en yttre tråd anordnad, och i den motsatta änden av skruven med en diameter av ca 20 cm är antalet varv inte mer än två. Vid slutet av skruven svetsas hårda stålknivar (enligt principen för en fiskeborr).

För mer bekväm rotation av skruven måste du svetsa en annan rörledning ca 1,5 m och en tee med innergänga. Tean skruvas på en hopfällbar stång, som är gjord 1-1,5 m lång. Borrningsprocessen kan utföras antingen manuellt eller med en elektrisk motor. Om man borrar manuellt, måste man efter varje tre varv av skruven tas för rening av rasen. Upprepa operationen tills djupet är lika med stångens längd, varefter det måste förlängas. Stängarnas anslutning utförs med hjälp av gängade kopplingar eller stift. Om brunnets djup är mer än 8 m måste strukturerna monteras på ramen. En vinsch används för att extrahera borrstängerna och skruven.
