Borehålpumpanslutningsdiagram: flera alternativ

27-07-2018
Vattenförsörjning

Elektroniska ingenjörer har ett berömt ordspråk: "Elektronik är kontaktens vetenskap." Det är möjligt med en ganska stor slump att säga att VVS-systemen också följer detta uttalande.

Här för mycket beror på anslutningarnas kvalitet och pipelines skick. Samtidigt finns det en signifikant skillnad - om du ska genomföra ett brunnsförbindelsesskema måste du, åtminstone i allmänna termer, veta både principerna för arrangemanget av brunnen själv och typen och utformningen av pumpen som används.

På bilden och figuren är en nedsänkt brunnspump det vanligaste alternativet när man arbetar på vattenbrunnar (foto

Se till att vattenledningarna också är föremål för kontaktens vetenskap.

Installationen av en downhole-pump består av ett stort antal anslutningar, där kvaliteten på hela systemet beror till stor del

Låt oss därför analysera vilka pumpar som står till vårt förfogande i allmänhet enligt deras design:

  • horisontellt eller vertikalt - beroende på arbetsaxelns rotationsaxel
  • med externa eller interna stöd
  • med axiellt eller sidovatteninlopp;
  • enkelsteg eller flersteg - beroende på antal vattenförsörjningssteg;
  • sektion - varje steg har en kontakt i slutet;
  • med änd- eller axialkontakt;
  • med en skyddande beläggning inuti eller utan;
  • nedsänkbar - dess plats under vattennivån;
  • halvdungerbar - själva enheten är under vattennivån och motorn är högre;
  • självförstärkande - producerar automatisk och oberoende fyllning av tillförselrörledningen;
  • justerbar - kunna reglera volymen av vattenförsörjningen självständigt
  • Hermetisk - vattenkontakt med atmosfären är utesluten.

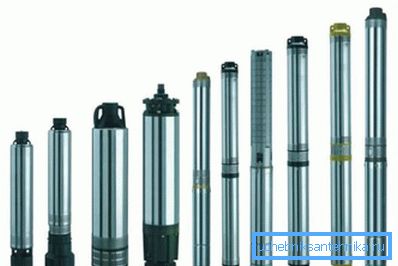

Brunnspumpar - ofullständigt område

Det finns andra designegenskaper, men dömmer redan genom den presenterade sortimentet av designlösningar att man kan dra slutsatsen att marknaden erbjuder ett stort antal pumpar för att producera vatten från brunnar.

Men oftast används:

  • vertikalt - de är bra för tillämpningen i fråga;
  • monoblock - enkelhet behövs här, med tanke på nivån av föroreningar;
  • med inre stöd
  • med axiell inlopp - även enligt höljets utformning;
  • enstegs - enligt principerna om enkelhet;
  • med ändkontakt
  • med användning av inre ytskydd
  • nedsänkbar och,
  • förseglas.

dränkbar

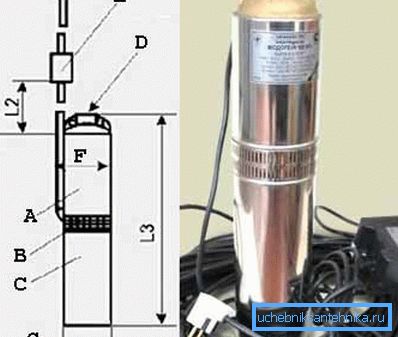

Ett av de mest kända diagrammen av en nedsänkbar pump visas på bilden "A".

här:

  • A - pumpande del;
  • B-filter;
  • C - Elmotor;
  • D - 1 tums rörgänga;
  • E-kondensatorbox;
  • F - denna modell har en maximal inre diameter på 105 mm.

Elektrisk anslutning

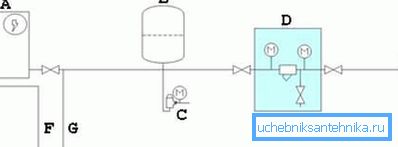

Det grundläggande kopplingsschemat för anslutningen av en sådan pump är:

  • A - Varmvattenberedare;
  • B - lagertank 40-50 liter;
  • C-tryckbrytare - för skydd mot överdriven tryck;
Elektriskt anslutningsdiagram över pumpen till brunnen (se beskrivningen i texten)
  • D - grovt filter;
  • E - placering av anordningen i brunnen;
  • F - varmvattenledning till huset;
  • G - kallvattenledning till huset.

Bra råd! Vi rekommenderar dig att köpa specifika anslutningsmetoder från respektive tillverkare. Skillnader kan ligga i nätverksanslutningsparametrarna och behovet av att installera ytterligare säkringar.

Kompletta kopplingsscheman

Det finns flera anslutningssystem. Vi presenterar några av dem, de mest typiska.

Anslutning med användning av en kammare

Om du bestämmer dig för att göra en caisson kammare, fortsätt sedan till detta i sista skedet av brunnsutrustningen.

Samtidigt ser den fullständiga anslutningen ut så här:

  • A - caisson kammare;
  • B - konstant vattennivå;
  • C - Säkerhetskabel;
  • D - pumpen;
  • E-torrkörningssensorer - uppmärksamma dessa mycket användbara hjälpelement i systemet, de installeras inte ofta, men ibland är de oumbärliga när man analyserar arbetsförloppet.
  • F - brunnhölje;
  • G - Elektrisk kabelhanteringssystem;
Det första möjliga anslutningsalternativet är med en caisson (se beskrivningen i texten)
  • H - kontrollpanel;
  • I - Tryckbrytare - Ett annat viktigt element som styr systemet.
  • J - facket på fem ingångar
  • K - rörhuvud - Vi rekommenderar att du uppmärksammar noggrann layout och skick på huvudet.
  • L - vattenavloppsventil, som en del av skyddssystemet;
  • M-hydroackumulator;
  • N - manometer - det är nödvändigt att känna till trycket i systemet hela tiden;
  • P - nackhålfilter - en funktion av detta system - filtret är redan vid systemets utlopp;
  • Q-backventil.

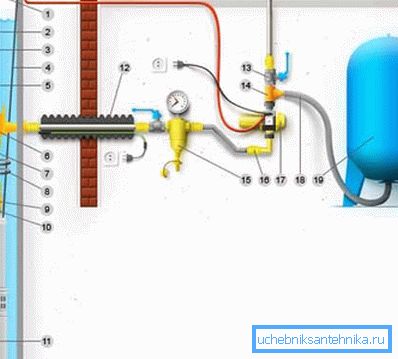

Anslutning med betoning på hydroaccumulatorn

Observera att i bilden nedan är filtret installerat i mitten och använd vattenfrysskydd:

  • 1 - brunnhuvud;
  • 2 - Elkabel;
  • 3 - galvaniserat rör - skydd mot korrosion är mycket viktigt för sådana anordningar;
  • 4 - Säkerhetskabel;
  • 5 - hermetisk kabelbox;
  • 6 - adapter;
  • 7 - rör;
  • 8 - kabelband;
  • 9 - backventil;
Anslutningsdiagram med hydroaccumulator (se beskrivning i text)
  • 10 - nippel;
  • 11 - nackhålspump;
  • 12 - frostskydd
  • 13 - stopcock;
  • 14 - tee;
  • 15 - huvudfilter;
  • 16 - adapter;
  • 17 - Elektronisk automationsenhet;
  • 18 - ledningar;
  • 19 - hydroackumulator.

Begränsa inredningen

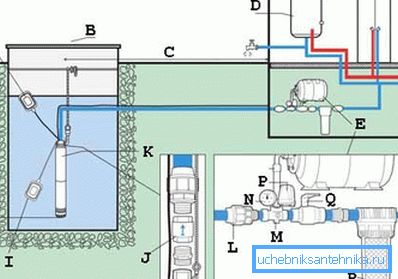

Ett annat alternativ visar den mest grundliga inställningen till hela anslutningssystemet, och påminner om att rörledningar också är en kontaktvetenskap.

Var uppmärksam på den använda sensorns arbets- och "torra" tillstånd:

  • A - Sensorns position i pumpens arbetsläge, när det finns tillräckligt med vatten i kanalen.
  • B - brunnhuvud;
  • C är horisontalen på den övre marken;
  • D - vattenvärmare;
  • E-hydroackumulator;
  • F - totalt djup;
  • G - dynamisk, ständigt föränderlig nivå;
  • H är det minsta avståndet från enhetens kant till botten av brunnen;
Detaljerad analys av de mest laddade monteringszonerna (se beskrivningen i texten)
  • I - Sensorns läge, när det finns ett nödstopp på grund av brist på vatten, "torrt" läge;
  • J - Kontrollventilens läge, var uppmärksam på fittingsystemet.
  • K - nedsänkbar pump med flottör;
  • L-koppling;
  • M - passande för 5 utgångar;
  • N - manometer;
  • P-tryckbrytare;
  • Q-kulventil;
  • R - förfilter.

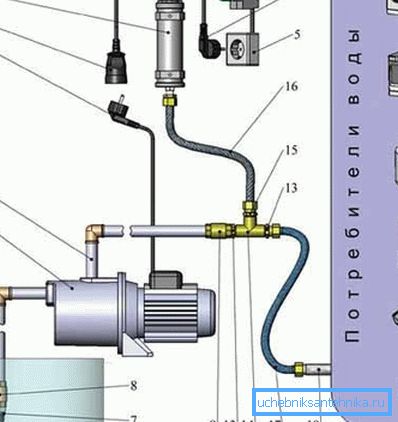

Ytans pumpanslutning

Introduktion och anslutning av ytpumpen:

  • 1 - styrsystem;
  • 2 - Nätsladd och plugg;
  • 3 - Nätsladd och uttag;
  • 4 - Automatisk omkopplare - Ett obligatoriskt element för skydd mot överbelastning och behåller emellertid systemet i fungerande skick.
  • 5 - eluttag, det föreslagna systemet fungerar från ett standardnätverk på 220 V och 50 Hz;
  • 6 - brunn;
  • 7 - insatsfiltret;
  • 8 - backventil;
Anslutningsdiagram för ytpumpen till brunnen (se beskrivningen i texten)
  • 9 - sugrör;
  • 10 - ytpump;
  • 11 - Pumpe nätaggregat och plugg;
  • 12 - injektionsrör;
  • 13 - nippel;
  • 14 - tee;
  • 15 - övergångsnippel;
  • 16 - flexibel eyeliner
  • 17 - eyeliner;
  • 18 - rörledning till konsumenter.

Bra råd! Vid val av pump rekommenderar vi att du fokuserar på följande kriterier: dess syfte, prestanda och nödvändig höjning av vattenhöjning, typ av sugslang, om det är en ytpump - form och diameter på det inre tvärsnittet kan minska pumpens prestanda, under vilka förhållanden operationen kommer att ske inomhus eller utomhus luften.

rön

Det finns många alternativ för att ansluta pumpar för att leverera vatten från en brunn. Utan erfarenhet kommer det att vara mycket svårt att skapa dessa system med egna händer, även om det finns en instruktion. Vi tar hänsyn till att priset på eventuella misstag är för högt.

Erbjuda att göra allt arbete av professionella. Detta utesluter emellertid inte behovet av att i detalj veta alla nyanser av processerna som äger rum, så var noga med att titta på mer än en gång videon i den här artikeln.
