Ball full borrkran - vvs dröm

Den höga populariteten för avstängda kulventiler på grund av extrem strukturell driftsäkerhet. Av denna anledning är de allmänt efterfrågade i värmesystem, vatten, gas och kyla, ventilation, samt i termiska punkter med måttliga temperaturer. Den mest attraktiva egenskapen hos kulventiler är deras "autonomi" under arbetsprocessen utan behov av underhåll.

Allmän information

Bollprodukten kallas i form av en låsdel som har en sfärisk form och är belägen mellan de två stolarna och spindeln ansluten till styrhandtaget. Denna typ av ventil ska endast användas som avstängningsventil, men inte en reglerventil.

Original designfunktioner, och tekniska egenskaper hos en sfärisk mässing fullborrkran, tillsammans med materialet, ger ventilen utmärkta egenskaper:

• universalitet - materialet i produkten är stabil vid kontakt med ång-, vatten-, olje-, luft- och transportflödet av petroleumprodukter vid en temperatur;
• tillförlitlighet - arbetets säkerhet garanteras av byggnadselementet - stången;
• effektivitet - baljarnas form roterar runt sin axel, ger enkel att reglera trafikflödet;
• Utbytbarhet - Koppling kan ersättas med fläns 1, med säkerhetsåtgärder för denna typ av rörledning.
• hermetik - specialtätningar med ökad slitstyrka, tillåta att produkten används i många år.

Beroende på syftet kan sådana kranar tillverkas:

• RAM;
• bussning;
• blanda;
• hörnet.

Bultarm full borrkran enligt GOST 21345-2005 har 25.000 driftscykler. Med tanke på enhetens felfria funktion är dess livslängd möjligt i 30 år (GOST 4.114-84). Messinganordningen står emot temperaturfluktuationer från -20 till +150 ° C och ett tryck på 1,6-4,0 MPa (GOST 26349-84, GOST 365-80).

Designfunktioner

Låsbollelementet kan placeras i flytande läge eller på stöd. Den flytande bollen är inte stift förbunden med spindeln och kan röra sig fritt - det inre trycket från inkommande sida pressar det till ringen vid utloppet, vilket förhindrar att vatten sipprar.

I stödstrukturen är bulten klämd å ena sidan med en stift i underdelen av strukturen. Å andra sidan - sadlarna, som pressas mot bollen med flödet tryck. Komplexiteten hos webbplatsens mekanik ökar kostnaden för produkten.

material

Lång livslängd uppnås med en skyddande beläggning, som appliceras genom galvaniserande nickelplätering. Denna teknik möjliggör användning av kranar i rörledningar med dricksvatten, liksom i varmt vatten.

Emellertid borde mässingskolventilen full borrning jämfört med ventilen:

• lättare;
• mer kompakt
• har ett lågt hydrauliskt motstånd
• vridningsradie - 90 °.

Så några stora kostnader ser rättfärdiga ut.

Kran klassificering

Klassificering kan utföras med hänsyn till olika parametrar:

• borrningens diameter - fullborrning, med grinddiametern som sammanfaller med hålet i röret och icke-fullborrning med hålet i grinden mindre än i röret;

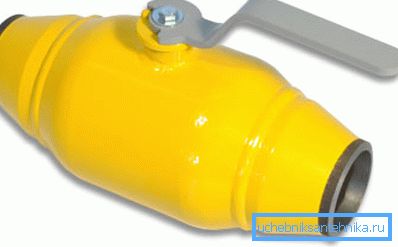

• genom bindning - flänsad, kväve, svetsad koppling.
• med kontrollmetod - manuell och mekanisk;
• efter typ av förvaltning - fjärilshandtag eller spak.

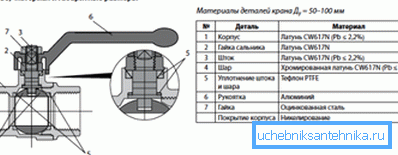

Kopplingsventil

Kopplingsventilen är ansluten till röret med hongängade kopplingar. Vrid handtaget moturs tills det stannar parallellt med röret med full öppning.

Kopplingskranar är gjorda i 3 versioner:

• monolitisk (ekonomisk);

• tvådelad, bestående av ett hus och en koppling - de vanligaste modellerna;
• Tredel eller hopfällbar, som kan repareras själv eller sätta i en ny tätning.

Fullständig borrkoppling bör väljas med hänsyn till:

• Syftet med exploatering
• temperaturen på arbetsmediet som kommer att passera genom enheten;
• internt tryck;
• rörledningens diameter.

Kopplingsnav uppskattades av VVS, det används ofta i vatten och värme elnät, men det kan fungera i en gasformig miljö.

De obestridliga fördelarna med förstärkning innefattar:

• små dimensioner och vikt;
• installation i vilken position som helst
• enkel hantering;
• flöda i vilken riktning som helst;
• lågt hydrauliskt motstånd;
• demokratiskt pris.

Nackdelarna kan övervägas:

• behovet av långa hävdar att stänga;
• Den höga kostnaden för elektriska enheter för automatisk stängning;
• begränsar arbetstemperaturen för mediet - 100 ° C och tryck - 16 bar och rördiameter upp till 100 mm;
• känslighet för tryckfall.

Var uppmärksam! Koppling av kulspärrknoppar kräver ökad uppmärksamhet vid montering och montering med egna händer och vidhäftning av tillåtna vridmoment. Det minsta misstaget kan leda till ett kraftigt tryckfall och oundviklig skada på noden.

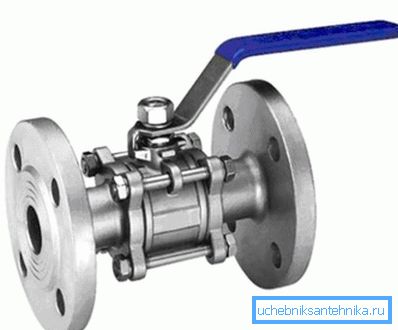

Fläns kran

När medietemperaturen överstiger 100 ° C, och trycket på 16 bar och kopplingsproduktens funktion inte är möjlig, använd en helt borrad kulventilfläns. Fördelarna med en flänskran bland annat inkluderar möjligheten att utföra reparationer (hopfällbart fall).

Nackdelar på grund av:

• högt pris;
• stor vikt
• Närvaron av långa handtag för manuell kontroll.

Var uppmärksam! Instruktionen förpliktar att vrida handtaget till slutet för att undvika bildning av utfällning inuti enheten, vilket leder till läckage, reparation eller byte av utrustning.

Skillnader i kollerventils patency

Huvudskillnaden mellan en fullborrning och en icke full borrningsventil är hålens diameter och form i låset. Öppningen av hela borraggregatet tappar inte och sammanfaller med rörets innerdiameter, i en icke full borrning är den trattformad. En sådan kott vänder de mjuka sidorna mot flödet, om det finns två av dem - av vardera sidan.

Jämfört med en fullständig borrning har en icke-passage-nod:

• lägre massa;
• enkel hantering;
• lägre kostnad för portnoden.
• sämre bandbredd;
• större hydraulisk motståndskoefficient
• mer villkorlig hållbarhet.

När passagen minskar blir låselementet mer kompakt. Om huvudets kraft inte spelar en viktig roll är det bättre att välja en icke-full borrkran som ett ekonomiskt alternativ.

Sammanfattningsvis

Underbara egenskaper hos bultmässingsventilaggregatet kan användas i industriella och inhemska områden. Hjälp av en specialist i tekniska subtiliteter hjälper dig att välja det enda rätta alternativet som kommer att tjäna dig troget hela ditt vuxna liv.

Videon i den här artikeln är en liten översikt över populära typer av kulventiler.
