Automatisering för brunnen: vilka element består det av och

När man anordnar vattenförsörjning med hjälp av underjordiska resurser är det mycket viktigt att välja rätt automatisering för den.

Uttrycket "automatisering för brunnar" betyder ett komplex av anordningar som består av:

• styrreläer;
• elaggregat;
• olika skyddssystem, vars syfte är att förebygga risken för skador på motorn och själva pumpen.

Automatisk pumpstyrning

De två vanligaste kontrollsystemen för att starta / stoppa en nedsänkbar pump är:

• av volymen vatten i lagertanken;
• på trycket i vattenförsörjningen.

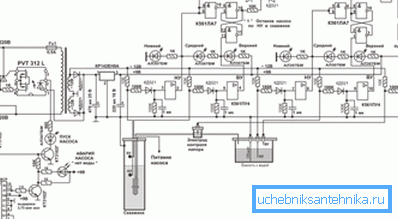

Övervakning av arbete på vattennivån

Detta system används vid drift av dränkbara pumpar för vattentryck eller för att fylla en specialtank, från vilken vatten pumpas till konsumenter med ytterligare en pump.

1. Inuti lagertankarna är specialmonterade sensorer monterade. De, med hjälp av kommandoreläger, övervakar tankens nedre och övre fyllningströskel. Beroende på vattenvolymen ger reläerna kommandon för att starta eller stoppa pumpen. Sensorer kan vara flytande eller elektrod. Den första är mindre tillförlitlig, eftersom deras arbetsresurs är liten.
2. Vattenförvaringskapaciteten måste vara utrustad med en nödflöde, om den överflödar.

Var uppmärksam! Den största fördelen med detta system är stabiliteten hos pumpen. Hydrauliken är konstant, eftersom Nominell förbrukning beräknas på höjden bestående av brunnets djup, vattentornets höjd och 1/2 meter tut. Varje cykel är lika med utgifterna för hela volymen av tanken / tornet, det tar hänsyn till förbrukningen av den aktuella vattenanalysen. Risken för motordrivning hindras, vilket ökar dess livslängd.

Tryckregleringspump

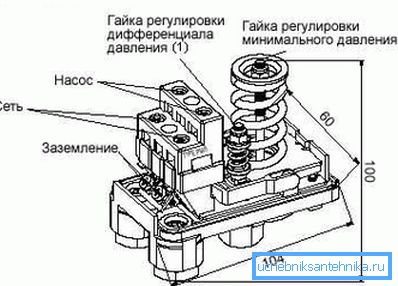

1. Enligt detta system styrs pumpen av ett reläkommando, som är monterat på rörledningen. Det ställer in två värden: det tryck som ska sättas på eller stänga av pumpen.
2. Denna automatiska vattenförsörjning från en brunn används oftast för enskilda brunnar, i motsats till det tidigare systemet, som är typiskt för kollektiva vattenförsörjningssystem.
3. I regel används mottagare (membranstankar). De behövs för att hålla det nödvändiga övertrycket i systemet, liksom för att kompensera för låga kostnader och vattenhammare.
4. Det är väldigt viktigt att konfigurera reläet korrekt, baserat på pumpens parametrar och mottagarens volym. Så att pumpenheten alltför ofta inte fungerade är det nödvändigt att ställa in övre och nedre tryckgränserna, baserat på den genomsnittliga zonen för pumpens egenskaper. Hysteresen av värdena måste väljas från 1,2 bar till 2,5, med hänsyn till data om pumpens maximala start vid en viss tidpunkt.

Tryckbrytare, som används i ett sådant system, är indelade i industriella och inhemska motsvarigheter.

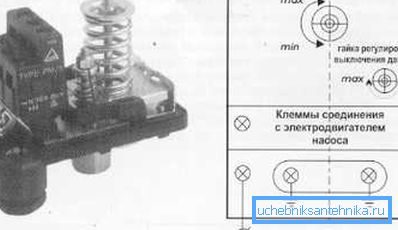

1. De första är utrustade med kraftfulla kontaktgrupper och kan klara en ström på upp till 16 ampere. De har emellertid inte en justeringsskala som visar tryckområdet för justering.
2. Därför krävs en tryckmätare för att upprätta sådana reläer.
3. Fördelen med sådana anordningar för brunnen är möjligheten att använda i strömkretsar för direkt styrning av pumpen. Dessutom har industriella enheter hög tillförlitlighet och noggrannhet.
4. Nackdelar - låg avstämningsnoggrannhet och lågt arbetsliv, på grund av effekten av starka inbromsströmmar. Anordningarna har lågströmskontakter, de måste bytas via den externa starteren.

Instruktionen kräver att pumpen används i samband med en relä av industriell typ för att använda kontrollskåp med instrument för extra skydd eller utan dem.

Montera ett hushållsrelä, det räcker att ansluta pumpen direkt med hjälp av kontaktgrupper till elnätet. Den enkla designen och det låga priset på enheten gör det populärt bland köpare.

Var uppmärksam! Dock besparas detta besparingar av extra kostnader i samband med ersättning av reläet, som inte skiljer sig från hållbarhet. Dessutom kan du knappt återställa nödvändiga inställningar och testa operationen även om du sätter en ny enhet med egna händer.

Pumpskyddsanordningar

De främsta orsakerna till brist på borehålpump är:

• deras funktion vid reducerad / ökad spänning i elnätet;
• motoröverbelastning
• deras arbete i tomgång, med andra ord - utan vatten.

Säkerhetstekniker

1. Det bästa sättet att göra pumpens effektkvalitet är att använda växelspänningsstabilisatorer.. Ofta innehåller det automatiska brunnsläget ett spänningsstyrrelä. Den stänger av pumpen när spänningen sjunker och justerar asymmetri och fasföljd på trefasmotorer.

1. Motoröverbelastningar skyddas av termiska reläer. De stänger av enheten när inställd ström är uppnådd. Det är viktigt att variationen av inställningarna för ett sådant relä sammanfaller med pumpens nominella värde.

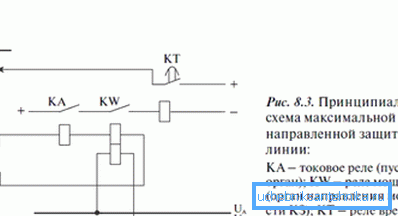

2. Från tomgångspumpar skyddas med två metoder. Direkt - genom volymen vatten i tanken / tornet, med hjälp av elektrod- eller flottörsensorer. Indirekt - med strömstyrkan eller förändringen i faserna och spänningen hos elmotorns ström, med hjälp av ett relä.

Minus indirekt skyddstyp är dess sekundära natur. Styrreläet reagerar endast när lagren och genomströmningsenheten redan lämnas utan vatten, vilket kyler och smörjer dem.

När pumpkapaciteten är högre än debitering av brunnen sker detta flera gånger om dagen. Detta minskar drickspumpens livslängd. Därför är det önskvärt att sätta en elektrodanordning för att styra volymen. Det gör det möjligt att stänga av pumpen innan en olycka inträffar.

Typer av skyddsanordningar

Olika typer och kombinationer av enheter kan användas för att skydda och styra pumpen.

De är uppdelade i tre kategorier:

• skyddsanordningar, som är baserade på QA-50B eller QA-60C tryckta kretskort;
• relästyrenheter;
• mikroprocessorbaserade anordningar.

PCB-baserade enheter är strukturellt och funktionellt kompletta enheter.

1. De kräver anslutning av extern utrustning: själva pumpen, ofta via en startmätare (magnetisk), en tryckbrytare, nivågivare etc.
2. De har ett brett utbud av justerbara alternativ och parametrar: nuvarande (termiskt) skydd, kompensation av spänningsfall, tomgångsvarvtal och motorbelastningar etc.
3. Det bör noteras att på grund av enhetens fullständighet är det inte möjligt att ändra logiken för dess funktion.
4. Dessutom har modeller ofta inte möjlighet att ändra svarvärden i vissa parametrar. Om styrelsen misslyckas måste du ändra allt. Till kostnad är det nästan samma som att köpa en ny enhet.

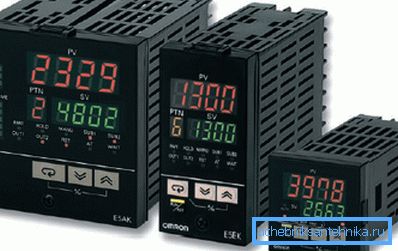

Reläautomatik på brunnen är mycket varierande. Detta kan vara de enklaste enheterna och skåp där enheter finns som reglerar driften av flera pumpar.

Fördelarna med denna typ av enheter:

• Relativ tillförlitlighet och enkel design.
• Snabba och enkla uppgraderingar för icke-standard användning
• Om något element i enheten bryts, ändras det bara.

Enheter som reglerar drift och skydd av pumpar, som är baserade på mikroprocessorstyrare, är de mest moderna och komplexa.

De ger möjlighet att kontrollera följande parametrar för enhetens drift:

• mängden motstånd mot dess isolering;
• motortemperatur;
• sekvens av växling och fasasymmetri;
• kompensera för låg / hög spänning;
• skydda motorn från överbelastning och tomgång;
• ge möjlighet att ta hänsyn till enhetens tid och mängden energi som förbrukas i det här fallet.

slutsats

För närvarande är driften av både enskilda och kollektiva brunnar svår att föreställa sig utan användning av funktionell och skyddande automatisering. Det gör det möjligt att öka effektiviteten i vattenförsörjningen och öka hållbarheten hos den utrustning som används i denna process. Kolla in den publicerade videon i den här artikeln. Den innehåller mycket användbar information.
