Automatisering för borehålspumpar: grunderna för justering

Väl valda brunnspump med automatisering är "hjärtat" av hela vattenförsörjningssystemet. Samtidigt är driften av en automatisk enhet inte mindre viktig än själva vattenliftningsdelen.

I vår artikel beskriver vi de grundläggande principerna för vilka arbetet med sådan utrustning är reglerad, och vi ger några tips som kommer att vara användbara för mästarna i oberoende design och montering av system.

Grunderna för automatisk kontroll

En pump som är installerad i själva brunnen kan effektivt utföra enbart en funktion, nämligen att lyfta vatten till en förutbestämd höjd. Det är dock alltid nödvändigt att arbeta i detta läge om inte en brunn pumpas.

Vid alla andra tillfällen är det viktigt att flödet av vatten är under kontroll.

• Naturligtvis fungerar inte manuellt pumpsystemets funktion, eftersom pumpen är underjordisk på ett betydande djup. Av denna anledning utförs kontrollen enligt återkopplingsprincipen - automationen för en brunnspump uppfattar vissa parametrar och gör därigenom justeringar av pumpens funktion.
• Ett exempel på sådan justering kan vara motorns startpump när trycket i systemet. Så snart vattenflödet leder till en minskning av trycket matas information till styrenheten och pumpning aktiveras.

Var uppmärksam! För att det ska ske mindre ofta, och inte efter varje krankoppling, installeras en speciell mottagare i systemet. På grund av designfunktionerna garanterar den en smidig start, vilket sparar pumpens resurs kraftigt.

• Ackumulatorer fungerar på exakt samma sätt.: Så snart tanken är fylld till en viss nivå, stängs pumpen av och vattenförsörjningen avbryts.
• En viktig uppgift för pumpautomatisering är skyddet av enheten.: Om det behövs (arbeta utan vatten, sand eller siltförorening) slås det av, vilket förhindrar att det bryts. Med tanke på att priset för högkvalitativa modeller är ganska stort kan den här funktionen vara mycket användbar.

Nedan ser vi på justeringsexemplen som nämns här mer detaljerat.

Typer av automatisering

Tryckjustering

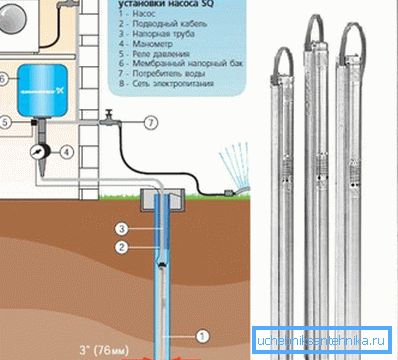

För enskilda brunnar är det bättre att installera en uppsättning utrustning som anpassar sig till trycknivån i systemet. För detta ändamål är en membrantypmottagare inbyggd i vattenförsörjningskretsen, som kan kompensera för hydrauliska stötar och upprätthålla övertryck i rören.

Justeringen utförs således:

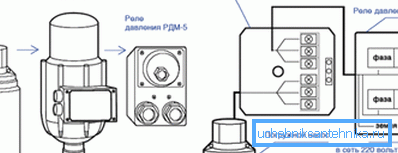

• Tryckbrytaren (monterad separat eller som en del av en automatisk pumpstation) är inställd på två indikatorer: Nivån vid vilken vattenanslutningen är påslagen och den nivå där pumpen är avstängd.

• För att undvika att man slår på för ofta väljs inställbara gränser enligt pumpens prestanda och mottagarens egenskaper.

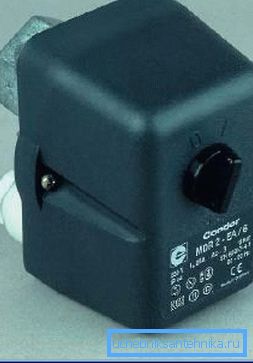

• För maximal prestanda bör industriella reläer användas (XMP från Telemecanique, MDR från Condor och liknande). De klarar en ström av stor storlek (15-16 A) och är utrustade med tillförlitliga kontakter. Minus av professionella reläer är avsaknaden av examen: en tryckmätare används för justering, vilket negativt påverkar noggrannheten.

• Hushållsmaskiner är enklare att använda, men mindre tillförlitliga. Om du inte har lämplig skicklighet, är det bättre att inte försöka göra inställningen själv, men lämna den här uppgiften till proffs.

Tips! Vid användning av hushållsreläer rekommenderar experter att tillämpa ytterligare automatiskt skydd installerat i ett separat kontrollskåp,

Reglering beroende på nivå

Kontrollen av tankens fyllnadsnivå är nödvändig om vattenförsörjningen är organiserad med hjälp av en behållare i vattentornet eller en hydroackumulator på vinden.

I detta fall säkerställs justeringen genom att ett ganska enkelt system fungerar:

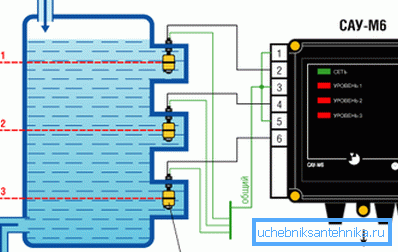

• Inuti reservtanken med vatten installeras flera elektroder - de så kallade fyllningssensorerna.
• När vattennivån ändras stänger eller stänger elektroderna därefter.
• Så snart vattnet når toppmärket stängs styrreläet av pumpen och vattenförsörjningen stannar.
• När du når bottenmarkeringen aktiveras pumpen och återupptar vattenförsörjningen till tanken.

Istället för elektroder är sådana system ibland utrustade med sk Float-brytare. Men dessa enheter är mindre tillförlitliga och har en liten arbetsreserv.

Var uppmärksam! I vilket fall som helst rekommenderas instruktionerna att installera ett nödutloppssystem på tanken, annars installera en separat larmenhet vid överströmning.

Justeringssystem, "bundna" till vattennivån i tanken, används ofta för massvattenförsörjning. Pumpar för brunnar med automatik av nivåtypen håller mycket längre, eftersom deras driftssätt är stabilt. Också spara resurs bidrar till avsaknaden av kortsiktiga lanseringar.

Skyddsmekanismer

En annan viktig funktion hos justeringssystemen är att skydda själva mekanismen. En automatisk borehålspump är vanligtvis utrustad med flera säkerhetsanordningar, vilket gör att den kan hållas i fungerande skick även under tunga belastningar.

De viktigaste orsakerna till att enheten är uppdelad är:

• Öka eller minska spänningen i nätverket.
• En elektrisk motor under extrem belastning under lång tid.
• "Dry Run", d.v.s. pumpningsdelens funktion utan vatten.

Var och en av dessa skäl måste elimineras:

• För att stabilisera används strömförsörjningsreläer som tillhandahåller spänningsreglering. Vid aktuella störningar stänger en sådan apparat helt enkelt av pumpen. Moderna modeller är dessutom utrustade med ett tidsfördröjningsrelä, vilket förhindrar frekvent inkoppling av enheten under en serie spänningsöverskott.

Var uppmärksam! I industriella vattenförsörjningssystem kan nuvarande stabilisatorer användas, men deras användning är ganska dyr.

• Så att motorn inte överhettas under tunga belastningar används det så kallade termiska strömreläet. I detta fall utförs inställningen av denna del så att dess parametrar motsvarar pumpens nominella egenskaper.

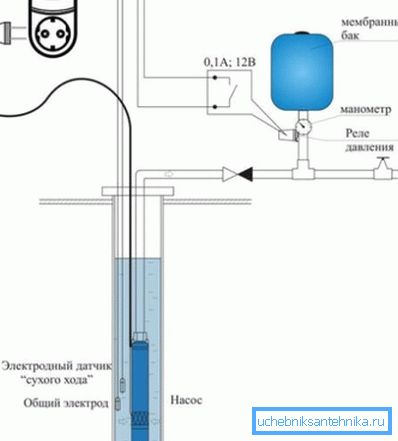

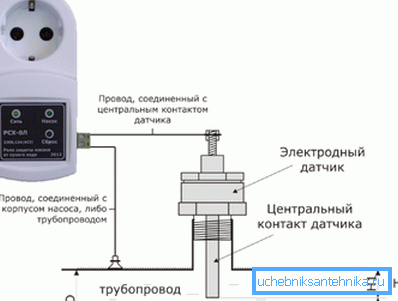

• Skydd mot torrgång byggs alltmer in i själva pumpen. En sådan justering kallas "indirekt": pumpen stängs av när strömningsdelen börjar tomgång. Detta ökar dock nivån på slitage på alla delar.
• Mer tillförlitlig är justeringen av enhetens drift enligt vattennivån i brunnen: som det är fallet med tanken kan antingen sensorer eller flottörer användas.

Alla dessa mekanismer kan monteras både på meringue av kretskort och på basis av mikroprocessorer. Autoregulationsprocessorer är mer tillförlitliga, men de är mycket dyrare, och de bör konfigureras av proffs.

slutsats

Automatisering av brunnar utrustade med en elektrisk nedsänkbar pump gör att du kan optimera alla arbetsprocesser väsentligt. Samtidigt kommer vi inte bara att minska energikostnaderna utan också minska slitage på själva vattenhissanordningen. Mer information om detta ämne innehåller en video i den här artikeln.
