Anslutning av pumpstationen till brunnen

Tillhandahållandet av teknikkommunikation för förortsuppgörelser är ett problem i de flesta territorier. Centraliserad vattenförsörjning, vattenavfall, uppvärmning är endast möjlig i förortsuppgörelser som gränsar till megalopoliser. Lösningen på problemet med att försörja befolkningen med vatten ligger i medborgarnas egna händer, som organiserar autonoma vattenkällor i deras område. Det här kan vara en brunn, en brunn på de första akvarellerna, en artesisk brunn till vattenbeständiga horisonter.

Att ta bort vatten från brunnen med hinkar är en ganska arbetskrävande process. Möjligheten att ansluta olika tekniska medel gör det möjligt att inte bara mekanisera, men också att helt automatisera processen att leverera vatten till huset.

För att automatisera vattenförsörjningsprocessen är det nödvändigt att ansluta pumpstationen till brunnen.

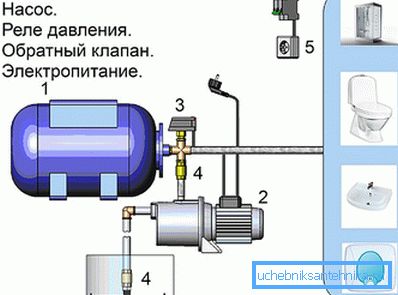

Pumpstationens delar

Autonom pumpstation består av följande element:

• självpumpande centrifugalpump som ger vatten från brunnen till önskad höjd;
• hydroaccumulator, som ger avlastning av vattenhammare, tryckhållande i rörledningen (det är en behållare med membran och en pneumatisk ventil för luftinjektion);
• rör och rörledningsledningar och anslutningselement;
• avstängnings- och kontrollelement (ventiler, tryckmätare, tryckbrytare, backventiler, etc.);
• grova och fina filter.

Princip för verksamheten

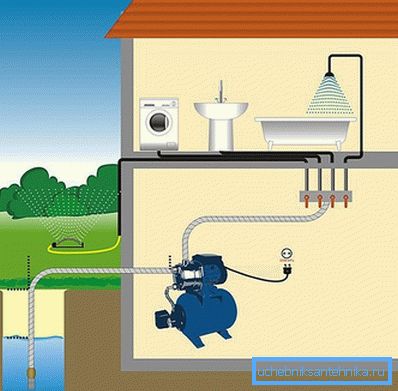

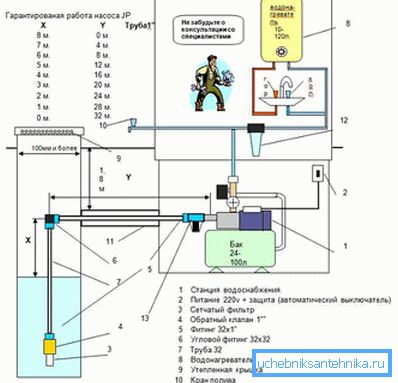

Det generella systemet för anslutning av pumpstationen visas i figuren. Från brunnen går sugröret till pumpstationen. Vid slutet av rörledningen i brunnen är en backventil med en sil. Ventiler och grovfilter installeras framför pumpstationen. Vid stationens utlopp ställs tryckmätare, backventil, fint filter. Vidare längs tryckledningen strömmar vattnet till konsumenterna.

Rörledningen från brunnspumpen börjar pumpa vatten i den hydrauliska ackumulatorn. Fyller den till ett visst tryck, pumpen är avstängd. När du öppnar kranvattnet under tryck går du in i mixern, dusch och andra vattenförbrukningspunkter. När trycket sjunker tänds pumpen och börjar pumpa vatten från brunnen tillbaka till hydraulackumulatorn. Således, när reglering av trycket i systemet, fungerar pumpen antingen när vatten förbrukas eller det stängs av när alla vattenkonsumenter är avstängda.

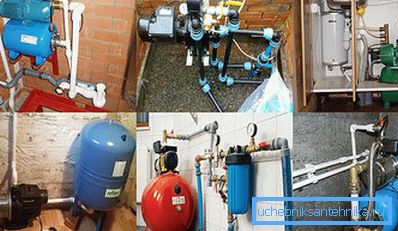

Placering av pumpstationen

Innan du installerar ska stationen bestämma dess plats. Pumpstationen ska ligga nära brunnen. Rörledningen från brunnen till huset bör ligga under markens frysning med isolering och skydd mot frosthöjning. Boendealternativ:

1. Specialverktyg uppvärmd utrymme: separat ladugård, tvättstuga i huset eller i källaren av huset. Det mest föredragna alternativet, eftersom det när som helst tillåter underhåll av utrustning i ett varmt rum.
2. I källan, som är en skyddande brunn, ligger under nivån av jordfrysning. Det här alternativet är mindre vanligt. Caissonen är isolerad för att undvika att djupet fryser i mycket förkylning, för att förhindra frysning, skada och misslyckande av all dyra utrustning.

Station montering

Med självinstallation behöver du veta hur man ansluter stationen. Tillförlitlighet och livslängd för vattenförsörjningssystemet beror på rätt installation.

1. Installation av pumpstation. Den kan installeras på den L-formiga konsolen som är fast monterad på rummets vägg, en speciell podium på golvet där stationen är belägen. Stationen har fokus på rörledningens riktning till brunnen, så att det inte finns några extra böjningar. Stationen ska inte vara i kontakt med väggen. Gummi kuddar kan installeras under stationens fötter för att eliminera vibrationsstörningar under drift.

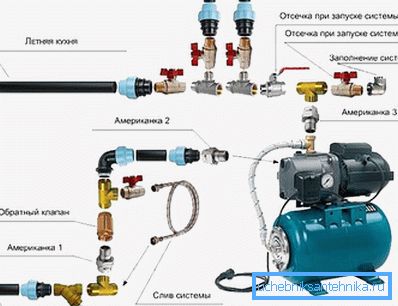

2. Installation av ingången till stationen. Genom adaptrar till inloppet i stationen installeras ett grovfilter, en backventil, stoppventiler och en koppling för övergång till en plastledning.
3. Installation av sugröret. I slutet av rörledningen, som ligger i brunnen, installeras en metallnät och en backventil. För att lägga rörledningen grävas en gräv för djupet av frostpenetrationen där vattenförsörjningen läggs. Rören läggs på en sandkudde och täckt med sand. Med ett stort djup av frostpenetration är rörledningen isolerad. Rör leder in i huset och fästs på övergångskopplingen.
4. Installation av utgångsrörledningen. Den flexibla slangen från ackumulatorn är ansluten till en tryckbrytare. Vid utloppet av styva rör monteras fint filter, backventil, ventiler, kopplingar för tryckrör i huset.

Före provkörningen hälls vatten i pumpstationen. Detta är nödvändigt för att förhindra att pumpen går tomgång.

Pumpen är ansluten till elnätet och körning. Alla låsningselement måste vara öppna. Alla anslutningar kontrolleras för läckage.
