Anslutning av pumpstationen till brunnen: tips om

Vid arrangemang av brunnsvattensystemet måste befälhavaren lösa ett antal ganska komplicerade uppgifter. Och en av dem är att ansluta pumpstationen till brunnen med egna händer - trots allt, endast med korrekt installation och justering av denna enhet kommer vi att få vatten utan avbrott och i önskad volym.

Nedan kommer vi att prata om vad sådana system är och beskriva i detalj processen för deras installation.

Enhetslayout

För att lyfta vatten från brunnar och grunda brunnar upp till 20 meter i privata hushåll används oftast antingen nedsänkbara pumpar eller automatiska pumpstationer. Och det är just det andra alternativet som nyligen blivit mer populärt, eftersom strukturen hos en sådan station innehåller ett komplett komplex av utrustning som säkerställer oavbruten drift av hela systemet.

Pumpenheten är som regel färdig med sådana detaljer:

• Pumpen själv, oftast av centrifugaltyp. Enheten är ansvarig för att lyfta vatten och transportera det genom rörledningar.

Var uppmärksam! Ibland installeras denna pump utöver nedsänknings pumpen, speciellt om det finns behov av att höja vatten från en djup brunn till de övre våningarna.

• Hydroackumuleringskapacitet, som är en tank, uppdelad av ett membran i flera sektioner. Tack vare denna design förändras trycket i systemet smidigare, och automationen, som är ansvarig för att starta pumpdelen, slås på mindre ofta. Användningen av batteriet mildrar också hydrauliska stötar, vilket har en positiv effekt på tillståndet för alla anslutningar.

• Tryckbrytare som reagerar på en förändring i systemet. Så snart trycknivån i rörledningarna och / eller ackumulatorn faller startar reläet pumpens elektriska motor och vatten börjar strömma in i rören från källan.
• Manometer för inspelning ändringar.

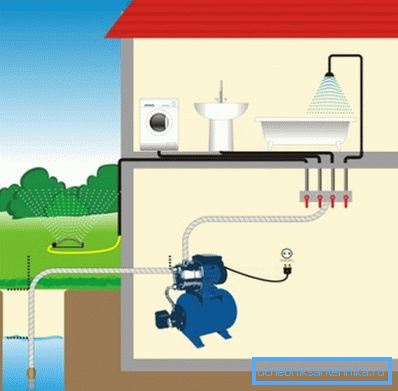

Ett vattenintagssystem används för att leverera vatten från en brunn eller brunn, vilket är en sugslang utrustad med en backventil. Vid utgången monteras den centrala rörledningen, som förbinder den automatiska stationen med huset och alla förbrukningsställen.

Monteringsteknik

Välja en plats

Innan du börjar arbeta med installationen av pumpenheten måste du välja en lämplig plats.

Kraven för det är följande:

• För det första, Systemet bör placeras i närheten av vattenkällan. Detta gör det möjligt för oss att säkerställa det mest effektiva vattennätet utan strömförlust.
• För det andra, Enheten måste skyddas mot effekterna av nederbörd. Naturligtvis produceras flertalet pumpstationer i förseglade höljen, men de är tydligt inte konstruerade för permanent arbete i regn och snö.
• tredje, installationsplatsen måste ge tillgång till systemet för idrifttagning och underhåll.
• Också, glöm inte att pumpens elmotor ger mycket ljud, så du borde inte montera dem i ett bostadsområde.

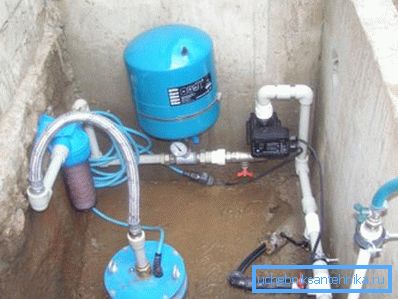

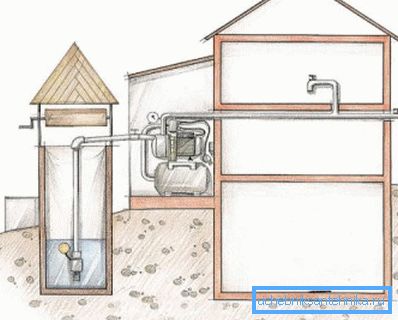

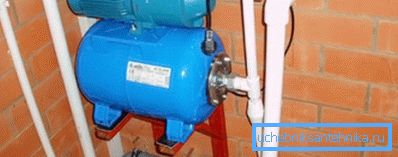

Ur denna synvinkel, är källaren av huset (om brunnen ligger i närheten av fundamentet) en grop eller caisson en idealisk plats för installation. Du kan också placera kontrollstationen i brunnen själv, säkra den på en speciell hyllning under nacken.

Vi lägger rör

När installationsplatsen väljs måste vi lägga ett rör från huset till vattenkällan.

Instruktioner för utförande av arbete i det här fallet är ganska enkla:

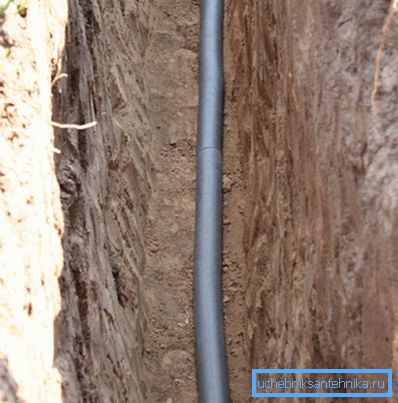

• Vi gräver en gräv med en sluttning mot brunnen. Grävdjupet bör vara något större än djupet av markfrysning - så vi skyddar röret från isbildning.
• I botten av grävningen somnar vi en sandkudde upp till 20 cm tjock.
• Vi lägger röret och förpackar det med isoleringsmaterial.

Var uppmärksam! Som ett alternativ till isolering kan en självreglerande värmekabel användas.

• I stiftelsen gör vi ett hål genom vilket vi startar röret till källaren eller tunnelbanan.
• Vi kopplar rörledningen till det interna kablarna, försiktigt isolerar alla områden i ouppvärmda rum.
• Vi kopplar den andra änden av röret till pumpstationen genom en speciell montering med backventil och ett nät för rengöring av suspenderade partiklar. Priset på en sådan detalj är liten, men användningen förbättrar systemets stabilitet avsevärt.

Vi ansluter enheten

Nästa måste vi ansluta och köra enheten själv.

Pumpstationens anslutningsschema är ganska enkelt, och det kan realiseras med jämnaste minimala färdigheter:

• Till att börja med förbereder vi en bas som stationen själv kommer att monteras på. Bäst av allt är ett litet podium av sten eller gjutet av armerad betong lämplig för detta. Minsta höjden på ett sådant podium är ca 20 cm.
• Direkt under benen på enheten är att sätta en gummimatta med en tjocklek av ca 10 mm. Elastiskt material kompenserar effektivt för vibrationer, reducerar utrustningens slitage och reducerar bruset.
• Vi monterar pumpfötterna på en gummitätning och fixar den med förankringsbultar med brett brickor.

Därefter måste du fästa en vattenintagsslang.

För att ansluta användningen:

• Inch-koppling med gänga.
• Stål eller bronshörn med yttre tråd.
• En lämplig backventil som garanterar enhetligt vattenflöde i systemet.
• Anslutning- "amerikansk".

Vi kopplar alla delar till ett enda system och förbinder vattentankröret med pumpdelen. Det är nödvändigt att övervaka tätheten i alla leder.

Anslut utmatningsröret med samma metod. Som tidigare noterat kan du installera ett grovt metallnätfilter.

Du kan optimera vårt system genom att installera ett förfilter framför pumpdelen. Användningen av den här lågprisanordningen gör att du kan förlänga pumpens livslängd, eftersom lera och sandpartiklar som kommer in i flödesdelen är en viktig faktor i slitage på delar.

Var uppmärksam! Centrifugalmodeller lider av dålig kvalitet vatten något mindre än vibrationer, men för dem kan installation av ett filter anses vara mycket önskvärt.

Pre-launch konfiguration

Efter att ha slutfört arbetet med den hydrauliska delen är det nödvändigt att utföra den ursprungliga justeringen av hela systemet:

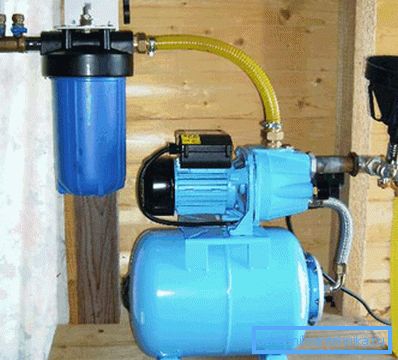

• För att justera trycket i pumpen genom ett speciellt tekniskt hål fyll i cirka två liter vatten.
• Utför en teststart av enheten, fastställa momentet att starta och stoppa systemet. Den optimala avstängningshastigheten är från 2,5 till 3 bar, pumpdelen ska vara påslagen med 1,8-1,5 bar.
• Om avvikelser från dessa siffror noteras är det nödvändigt att öppna locket på tryckbrytaren och kalibrera det genom att vrida på justerskruvarna. De är som regel märkta med en markering som fastställer riktningen för ökning och minskning i indikatorn.

När justeringen är klar kan pumpen anslutas till arbete i normalt läge.

slutsats

Schemat för att ansluta en pumpstation till en brunn eller en brunn som ges här är optimal ur sikte på tillförlitlighet och minimering av arbetskraftskostnader. Naturligtvis kan det förbättras, men för nybörjaren blir det tillräckligt och denna information. Efter rekommendationerna, liksom att ha studerat videon i den här artikeln, kan du enkelt slutföra installationen och den grundläggande inställningen av vattenförsörjningssystemet.
