Anslutning av pumpen till brunnen: egenskaper och

Att ansluta en brunnspump är ett av de viktigaste och avgörande stegen i uppbyggandet av ett autonomt vattenförsörjningssystem. Från rätt anslutning och start av pumputrustning beror på livslängd och normal drift av systemet.

Vi kommer att berätta hur du kopplar pumpen till brunnen med egna händer.

Installation av pumputrustning

yta

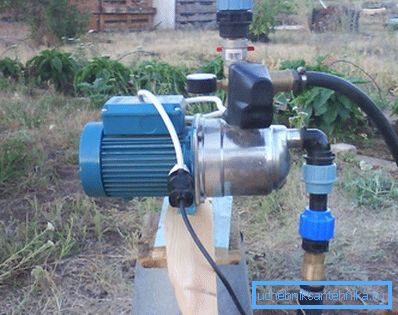

Var uppmärksam! Monteras på pumpens yta kan du pumpa ut vatten från ett litet djup - högst 8 - 9 meter. Detta beror på att kraften från atmosfärstrycket, som inte är i stånd att höja kolonnen ovan, om i stället för vatten används kvicksilver, kolonnhöjd på 760 mm, som är känd som det normala atmosfärstrycket.

Därför används denna utrustning för att betjäna Abyssinian brunnar och grunda brunnar, liksom för att pumpa vatten från källare, bevattning och andra arbeten..

Ytpumpar består oftast av stationer som innehåller en pump med en elektrisk motor, en hydraulisk lagertank, ett automatiskt start- och avstängningssystem, en tryckbrytare och en tryckmätare.

Det är lätt att montera stationen själv, för det här räcker det att noggrant läsa tillverkarens anvisningar och utföra enkla manipuleringar och ansluta delarna tillsammans.

En mycket viktigare uppgift är att ansluta ytpumpen till brunnen och starta den.

För enkelhets skyld har våra experter sammanställt en steg-för-steg-instruktion:

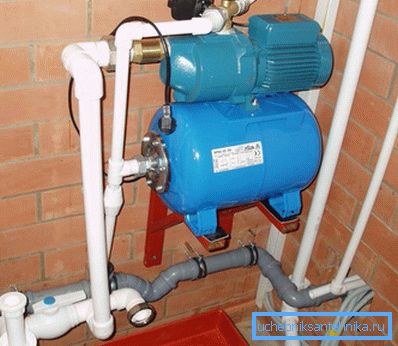

1. På den plats där pumpstationen kommer att stå, bör en tillförlitlig piedestal eller fixtur tillverkas, till vilken enhetens ram ska vara ordentligt fastsatt, på vilken monteringshålen eller benen ska vara närvarande. För att minska vibrationer och ljud under enheten är det bättre att sätta en gummimatta;

1. Skär av ett stycke PND-rör av önskad längd, och från ena änden monterar vi en mässing eller plasthylsa med invändig gänga, en nippel och en backventil. Dessutom kommer en grov skärm inte att vara överflödig;

1. Vi levererar också den andra änden av röret med en koppling och ansluter den till inloppet på vår station. Ofta är dessa hål försedda med en inre gänga, som bör förseglas med en FUM-tejp eller en lin-packning. Om det är nödvändigt (för ejektormodeller) monterar vi återcirkulationssystemslangen.

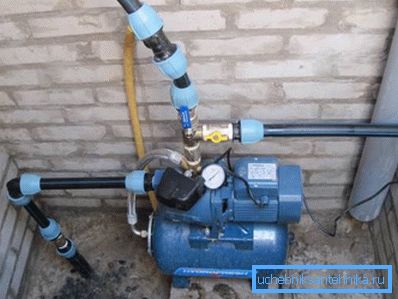

1. Anslut sedan pumpens utlopp till vattenledningarna genom kulventilerna. Det här kan vara en eller flera layouter, så du kan behöva ett enda knä eller tee. För arbete använder vi endast högkvalitativa mässings- eller plastbeslag och kopplingar;

1. Vi kopplar in kontakten till ett 220 V / 50 Hz eluttag;
2. I ett speciellt hål på stallhuset (vanligtvis i pumpens område) fyller vattnet enligt tillverkarens rekommendationer.

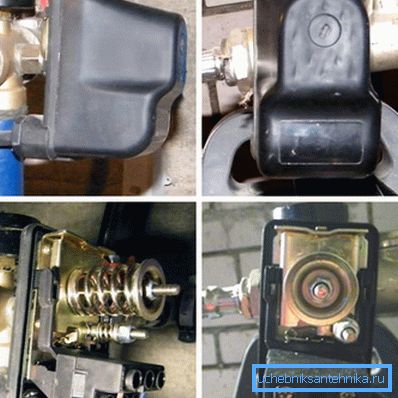

1. Vi lanserar enheten och väntar tills det automatiska avstängningssystemet fungerar. Därefter kontrollerar vi trycket i ackumulatortanken på tryckmätaren och jämför det med passdata. Om värdena inte matchar, justera tryckbrytaren med hjälp av specialskruvar i sin mekanism;

1. När tanken är full öppnar vi kranarna och kontrollerar trycket och det allmänna arbetet inom VVS och VVS.

Var uppmärksam! Innan du ansluter ytpumpen till brunnen, se till att den totala längden på det vertikala och det horisontella flödesröret inte överskrider de maximala tillåtna värdena som anges i passet till enheten.

dränkbar

För pumpning av vatten från djupa brunnar används nedsänkbara anordningar som inte är begränsade av vattenkolonnens höjd och atmosfärstryckets kraft..

Deras installation skiljer sig från installationen av ytstationer:

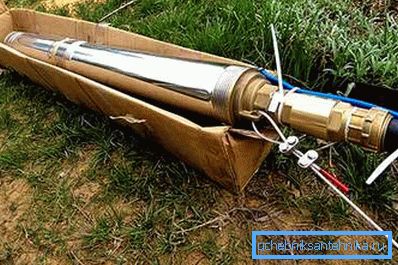

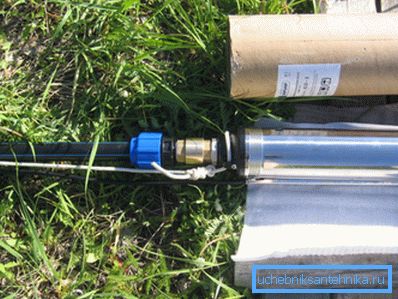

1. För det första är ett vattenlyftande rör av lågtryckspolyeten (HDPE) anslutet till pumpen. För detta ändamål är en mässingskoppling fäst vid sin ände, på vilken en backventil är lindad. Ta sedan nippeln med dubbel yttre tråd och med hjälp av hjälp, anslut ventilen med pumpens inlopp.

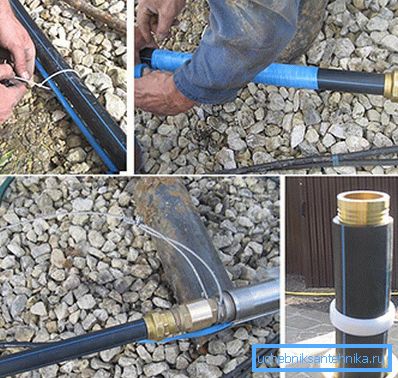

1. Bredvid vattenröret med elektriska klämmor eller elektriskt band monterar du elkabeln på var tredje meter med klämmor eller band.

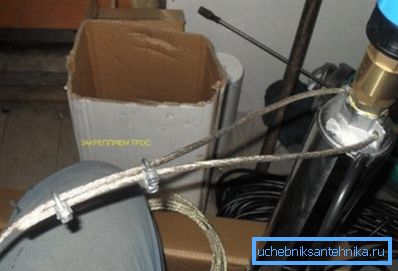

1. Komplett med en pump är vanligen en säkerhetskabel tillverkad av nylon eller annat material. Kabeln måste gängas i monteringsörarna på aggregatets kropp och fästas med två (!) Clips;

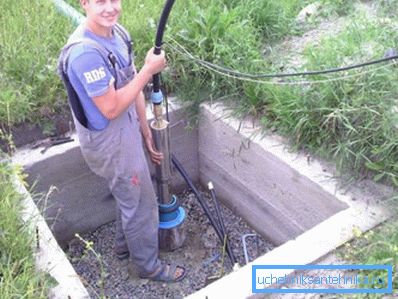

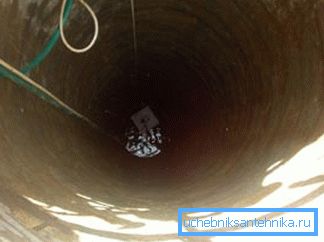

1. Då sänks pumpen, tillsammans med röret, kabeln och kabeln, försiktigt in i brunnkammaren, samtidigt som man försöker att inte hålla fast vid rörväggen. För försäkring på enhetens kropp kan bära en gummiring. Fördjupningsdjupet tas vanligtvis så att apparaten är 2-3 meter under den dynamiska vattennivån, men en och en halv meter ovanför ansiktets botten;

1. Röret är gjutet i hålet på brunnen och fixerat med klämmor. Det finns också en montering för en säkerhetskabel - vi ansluter kabeln till den här monteringen;

1. Vi stänger brunnshuvets lock, den utgående kabeln genom det förseglade inloppet (vanligtvis ingår) är anslutet till elnätet. Utför en provkörning av pumpen, om vattnet inte går, drar vi in ​​luften från röret så att backventilen är aktiverad;

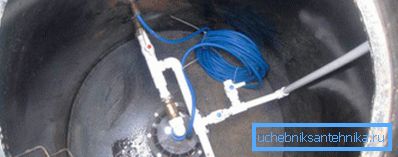

1. Efter en lyckad lansering kopplar vi lyftröret till vattenförsörjningen.

Var uppmärksam! Om pumpen är utrustad med en intern kontrollventil, ska den fortfarande dupliceras av en extern metallanordning, eftersom de inre ventilerna är opålitliga.

slutsats

Anslutning och igångsättning av pumputrustning är en mycket viktig och avgörande uppgift, vars korrekta funktion bestämmer systemets normala drift, vars pris är mycket högt. Ändå är det möjligt att hantera detta arbete självständigt, helt enkelt genom att utföra steg för steg enligt vårt ledarskap. För att se processen direkt kan du visa videon i den här artikeln.
