Allt du behöver veta om ventilen för vvs

Ingen modern pipeline kan utan ventiler, oavsett vad som transporteras via den. Dessa enheter utför flera funktioner samtidigt, bland annat det är möjligt att notera skydd mot vattenhammning av känslig utrustning (pumpar), justering av tryck i systemet etc. Till deras fördel säger att installationen av en sådan enhet är extremt enkel.

Ventilklassificering

Sådana anordningar på vattenledningar (såväl som på gasledningar etc.) används för flera ändamål:

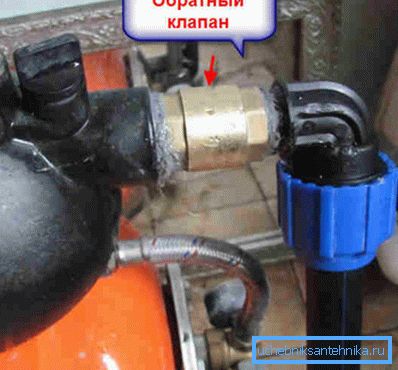

• skydd av utrustning mot tryckstörningar - Till exempel är backventiler vanligtvis installerade framför pumparna för att förhindra skador på utrustningen under en vattenhammare. Installation utförs med avtagbara anslutningar så att även om det inte finns någon erfarenhet kan arbetet göras med hand.

• justeringsfunktion - I rörledningar är rörelsen av vätska i rör endast tillåten i en riktning, så att den också kommer att hjälpa till i denna situation. Så snart vattnet försöker gå i motsatt riktning blockerar kronbladet passagen i röret;

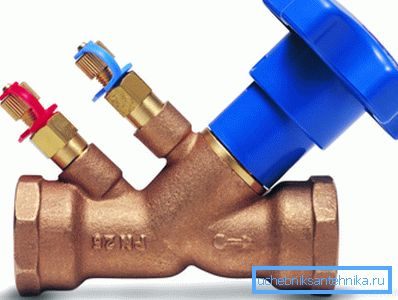

• ventiler kan också användas för att justera systemtrycket, Gränskraften väljs, vid vilken det transporterade mediet öppnar ventilen som ett resultat så snart trycket i rörledningen överskrider maximin, öppnas det och trycket nivåer av. Luftventilen på rörledningen - en oumbärlig sak.

Denna funktionalitet hos låsnings- och justeringsanordningarna är inte uttömd, de kan även användas för att styra pumparna vid avloppsrening, för att minimera läckage etc.

Läs mer om design och princip för drift av olika typer av ventiler.

Förutom konventionella ventiler (som endast verkar på grundval av tillämpning av kraft) har elektromagnetiska analoger också dykt upp, de kan styras på distans. Dämpningsventilen kan användas till exempel i "smart home" -systemet, med en fjärrkontroll är det möjligt att styra regleranordningarna i hela huset och i intilliggande territorium.

Magnetventiler

Nyckelförskjutningen från de andra analogerna är att det inte tillåter att vatten passerar genom när trycket ökar, utan endast på en persons befattning. Detta är deras främsta fördel.

När det gäller konstruktionen kan nyckelelementet betraktas som en spole, som, när elektrisk ström strömmar genom den, får kärnan att röra sig, vilket öppnar / stänger borrningen. Sådana anordningar kan fungera både från batterier (24V matningsspänning) och ansluten till nätverket (110V eller 220V spänning).

När det gäller klassificeringen kan det särskiljas:

• normalt öppen / stängd eller bistabil
• Dessutom kan en 220 V magnetventilventil utföra: funktionen att byta flöde (2/3 av vägen), avstängning (2/2), trevägs (3/2).

Var uppmärksam! När du väljer du måste du ta hänsyn till särdrag hos varje modell. Till exempel, om en elektromagnetisk låsanordning släpps med servostyrning, måste du veta att det helt enkelt inte kommer att fungera vid nolltrycksfall, så att minst det minsta trycksfallet fortfarande behövs.

Med avseende på applikationen passar de elektromagnetiska anordningarna perfekt in i begreppet "smart home". Till exempel kan en elektrisk vattenventil installerad i en caisson automatiskt dränera vatten från vattenledningarna, även om du inte behöver lämna huset, och det här exemplet är det enklaste.

Enkla och kombinerade modeller

Under driften av vattenförsörjningssystemet är det nödvändigt att lösa sådana uppgifter som:

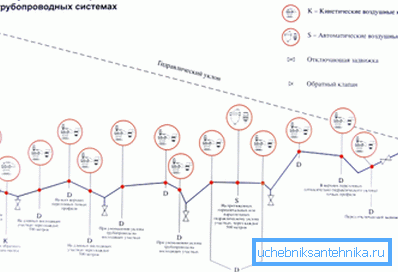

• frigöringen av luftproppar från rören, vilka bildades direkt under operationen;

Var uppmärksam! Detta problem måste lösas speciellt ofta under driften av värmesystemet. Monteringen av en specialventil finns på alla radiatorer för att släppa ut överflödig luft.

• Vid tömning av vattnet (till exempel under bevarandet av röret för vintern) är det nödvändigt att säkerställa luftflödet som ersätter det dränerade vattnet i röret.
• När du fyller röret måste ventilen säkerställa att luften släpper ut.

Med utsläpp av flygstrafik, en enkel Mayevsky kran med manuell kontroll kommer att klara, priset på en sådan enhet når inte ens 200 rubel.

Men andra typer av ventiler kan också användas:

• Enfunktionsventiler används för automatisk avlastning av övertryck. De används för att upprätthålla pumputrustningens effektivitet etc., förutom att utjämna trycket i systemet för allt annat som det inte är anpassat till.

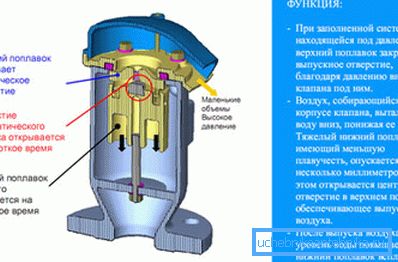

• kombinerat - låter dig lösa alla uppgifter som anges. Deras enhet använder en rörlig flottör, när rörledningen är fylld med vatten stiger den och stänger stora öppningar genom vilka luft kommer in när vattnet sänks, det går också ner, öppningarna är öppna och inget vakuum skapas i röret.

Var uppmärksam! Även i de kombinerade anordningarna kan det vara små hål för tryckutjämning.

Avlopp och dränering

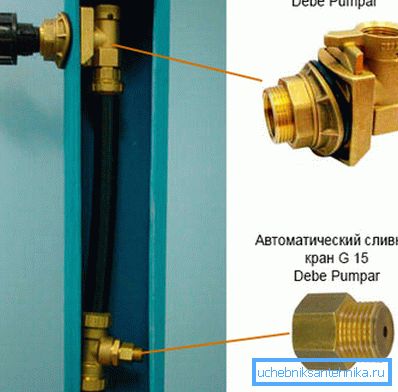

Avloppsventilen kan användas inte bara i huset för att tömma vatten från rören, men också som en anordning för att säkerställa säkerheten för vattenförsörjning från brunnen. Sådana anordningar på handlingsprincipen liknar kombinerad luft och på vintern, när trycket i röret minskar, matas vatten ut i brunnen.

När trycket är över minimum, stänger bollen utloppet och vattnet går in i huset. Om trycket sjunker under minimamärket öppnar bollen utloppet och vattnet går tillbaka till brunnen, vilket gör att systemet kan förbli när vattnet i röret fryser.

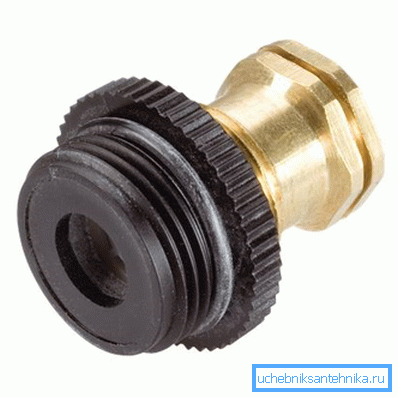

Avloppsventilen är användbar för att skydda slangarna och rören i bevattningssystemet. Denna anordning är särskilt användbar när man lägger ett separat vattenförsörjningssystem för bevattning. Om röret inte ligger mycket djupt och det finns risk för frysning, kommer avloppsröret självt att ladda det återstående vattnet från systemet.

Naturligtvis kan du helt enkelt installera en avloppsventil och göra detsamma själv, men ingen kan skryta med ett perfekt minne. Ventilen glömmer inte precis att sänka vattnet.

När det gäller installationen är den vanligaste gängade (dvs. avtagbar) anslutningen. Oftast är hela instruktionen att dra åt kapsmuttern med händerna och dra sedan åt den med en nyckel. I industrin kan svetsade och flänsade leder användas.

Sammanfattningsvis

Rörledningens normala funktion utan ventiler är helt enkelt omöjligt. Det är den här enheten som gör att du kan spola ut systemet utan problem och fylla på det, det kommer inte att vara några problem med trafikstockningar. Lätt att installera sådana enheter bidrar bara till deras popularitet.

Videon i den här artikeln visar installationen av en backventil i rörledningen för att leverera varmt vatten.
