3-3 löpande kran. kork och bolltyper. applicering i system
I den här artikeln måste vi ta reda på vad 3-vägsventilen är och för vilka ändamål den kan användas i moderna VVS-system. Dessutom kommer vi att bekanta sig med de typiska problemen med dessa kranar på uppvärmning i husen i det gamla lagret och ta reda på vad som kan ersättas med dem vid reparation av matarröret till radiatorn.
Vad är det

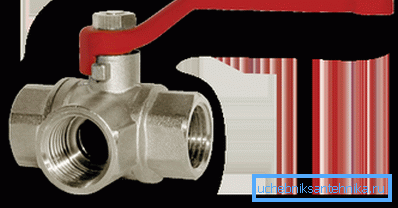

3-vägsventilen är ganska förutsägbart annorlunda än en vanlig ventil genom närvaron av inte två, men tre slutsatser.
I det här fallet kan slutsatserna vara mycket olika:
- Gängad (koppling);

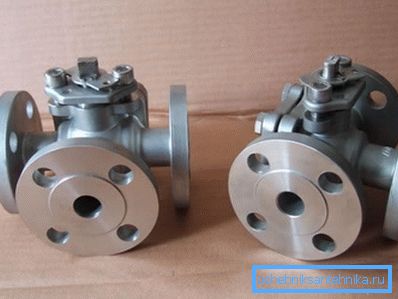

- fläns;
- Collet (snabbspänning);
- Slutligen kan slutsatsen utgöra ett dräneringshål för utsläpp av arbetsmiljön.
Produktens funktionalitet är också ganska uppenbart: det låter dig konfigurera konstruktionssystemet med maximal rörelseförskjutning i arbetsmiljön. Beroende på kranens läge i sitt fall kan en hoppare skapas mellan två eller tre kranar. Naturligtvis tillåter denna typ av ventiler att helt blockera dem.
typer
VVS-kranar av denna typ, som finns tillgängliga på vår tid, kan delas upp i två huvudkategorier beroende på deras enhet.

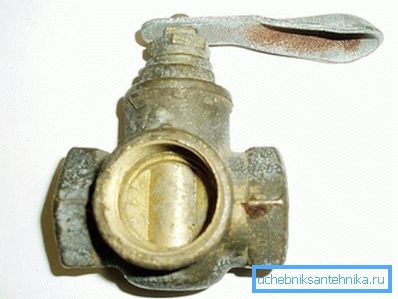

kork
Justering av kranen utförs genom att ändra korkens läge med den i fig.
Produkterna kan variera:
- Kork- och stamtätningsmetod. Det finns tre alternativ:
| Tätningsmetod | beskrivning |
| Körpackning | Korken roterar i ärendet, vilket är döv underifrån och pressas på toppen av ett mutteruttag. En grafitkörtel under muttern garanterar ingen läckage från under stammen. Den största nackdelen med körteln är att den produceras även med en enkel ventil på grund av utlakning av grafitpartiklar |
| Gummitätning | Istället för en epiploon används gummiringen. Till skillnad från körteln slits det ut endast när stiftets arbetsposition ändras. |
| Lapping kork | Tätheten hos de långa pluggventilerna säkerställs genom att den koniska pluggen limmas i kroppen. Korken lockas till honom med en mutter på ett passerar genom skaftet |
Användbar: Trevägsventiler för uppvärmning i hus byggda på 60-70-talet av förra seklet är förseglade enbart med en körtel. Dess utveckling är orsaken till ständiga läckor på beståndet vid varje vridning av korken.
- Handtagets närvaro eller frånvaro. I det senare fallet roteras korken med en skiftnyckel eller gasnyckel.
- Kroppsmaterial och kork. För deras tillverkning används metaller med låg friktion - mässing och gjutjärn.
boll
Sharovy 3kh löpande kran är en evolutionär utveckling av tidigare design:
- Korken har förvärvat formen av en vanlig boll med en formad lucka och en yta med högsta kvalitet på bearbetningen, vilket garanterar minsta vridkraft.
- Stramhet säkerställs av PTFE eller PTFE-säten - material med en minimal friktionskoefficient.
- Stammen är förseglad med en o-ringtätning - gummi eller polymer.
Vad är resultatet?
- Kranresursen är inte mindre än 500 operationer (oftare - 2000 och mer).
- Reparation och underhåll reduceras till en sällsynt åtdragning av muttern genom att trycka på spindeltätningen.
- Kranens växlingskraft är mycket mindre än för krankranar.
Förresten: det är proportionellt mot kranens nominella diameter. Vid stora storlekar kan växellådor med manuell växellåda eller servomotorer användas för växling.
Priset på trevägskranar av båda typerna varierar något, vilket gör det svårare att behålla korkprodukter som inte är upptagna i värme- och vattenförsörjningssystem.
ansökan
Var används trevägskranar? Naturligtvis är vi främst intresserade av deras användning vid installationen av VVS-system med egna händer.
Golvvärmesystem, värmeackumulatorkretsar

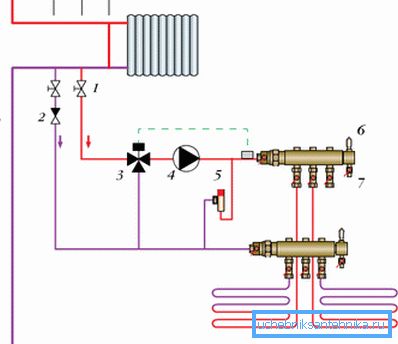

I båda fallen bildas en delvis oberoende värmekrets med egen cirkulationspump. För att justera temperaturen använder den delvis återcirkulering av returkylmediet.
Tre-pass är placerad på anslutningen av tillförsel och hoppare med retur; Det är den här som låter dig justera blandningens temperatur.
Användbar: För att automatisera temperaturreglering, levereras den ofta med en servostyrning, som justerar temperaturen beroende på avläsningen av fjärrtemperaturgivaren.
Montering av mätare
Ett av problemen med mekaniska tryckmätare håller fast på en pil under långvarig drift under tryck. För att lindra trycket utan att demontera enheten används en tre-pass: när du vrider handtaget blockerar den inte bara ledningens utloppsutlopp utan lindar också trycket ovanför stopppluggen eller bollen genom avloppshålet.
Justering av värmeanordningar

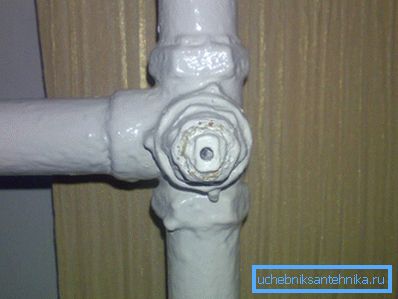

Det är i den här egenskapen att trepasskranarna användes i de Khrusjtsjov hus som redan nämnts av oss. De installerades på bottenanslutningen till radiatorn och hopparna.
Denna kran har fyra arbetsplatser:
- Allt vatten går genom kylaren när bygeln är blockerad.
- Vatten går igenom bygeln och radiatorn.
- Vatten går igenom bygeln när radiatorn är stängd.
- Bygeln och radiatorn är helt blockerade, cirkulationen i stigaren är blockerad.
Förutom de eviga läckorna på lageret skapade kranens sista position många problem för ägarna och deras grannar: att finna den skyldige i frånvaro av uppvärmning från hela stigaren blev ibland en otrevlig uppgift.

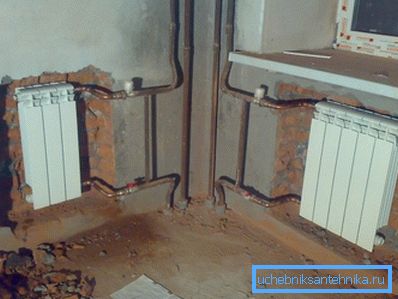

Eftersom vi har berört denna tvivelaktiga design, tillåter författaren själv att rekommendera konfiguration av ventiler på värmeanordningen, vilket skapar ett minimum av problem i framtiden:
- En kulventil installeras på den nedre anslutningen till radiatorn efter linteln. Normal, två passerar.
- På övre foderet - även efter den låsmonterade choke. Det är högst - eftersom det samlar mindre slam och skräp som kan påverka radiatorns strypning.
- Bygeln är tillverkad utan avstängningsventiler, men med en nominell diameter ett steg mindre än styrlinjen.
Sådana monteringsanvisningar kommer att ge maximal värme med flexibel inställning av värmeöverföring och avsaknad av problem för ägaren och grannarna.
slutsats
Vi hoppas att vi kunde svara på alla frågor som har ackumulerats i läsaren. För mer information om enheten, typer och funktioner för användningen av trevägskranar, kan den hittas i videon i den här artikeln. Lycka till!
