100 mm kulventil: enhet, klassificering, jämförelse med

Hur gör kulventilen DN100? Vilken typ av denna produkt finns på försäljning? Finns det några funktioner i installationen av produkten? Hur ser det ut mot bakgrunden till alternativ - skruvventiler och grindventiler? Låt oss räkna ut det.

Första bekantskap

utformning

Huvudkonstruktionselementet är en kulformad fjärilventil med en genomgående kanal. I regel är dess diameter lika med den bifogade rörledningens diameter. Stången som sitter i spåret på bulten leder ut genom kroppen och levereras med ett bekvämt handtag eller växellåda. Förseglingsfunktionen utförs genom polymerstolar under bollen och en ringformig tätning runt stammen.

Vilka material kan användas för tillverkning av kulventiler?

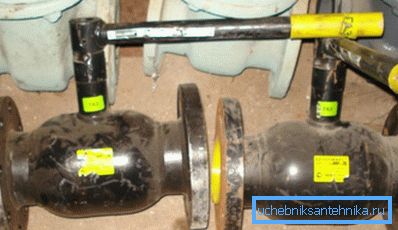

Användbar: beroende på arbetsförhållanden kan handtaget ha olika färgmarkeringar. Designad för kallt vatten, varmvatten och uppvärmning är 100 mm kulventilen märkt i rött; Produkter med begränsad värmebeständighet - blå. Gul indikerar att ventilen är för gas.

arter

Kranar kan klassificeras enligt flera kriterier.

Kroppstyp

Den kan vara svetsad och avtagbar.

• I det första fallet, som en bonus, får ägaren ett större motstånd av fallet till hydrauliskt tryck.: med ökande diameter ökar dragkraften hos sina väggar i proportion till tvärsnittet. Priset är nästan noll underhållsförmåga för produkten: det är möjligt att ersätta en sliten förseglare runt stammen i den.

• I det andra fallet, om nödvändigt, byt ut alla slitage konstruktionselement. - sadlar, lager och till och med bulten själv.

Som regel är delar av kroppen med stor diameter anslutna med dubbar.

Pipeline-anslutning

Det kan göras på tre helt traditionella sätt:

1. Trådar. Koppling med stor diameter är dock inte särskilt populär på grund av att tråden är svår att täta och dra åt.

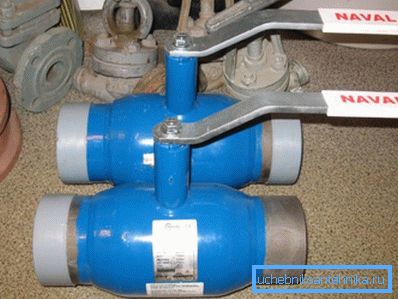

2. Genom svetsning Längden på munstyckena för svetsning och en signifikant massa av ventilkroppen tillåter inte farlig överhettning av polymertätningar under svetsning.
3. Flänsar. De ger snabb montering och demontering av kranen.

Den flänsade kulventilen DN 100 kan i sin tur tillhöra två underkategorier. I allmänhet motsvarar monteringsdimensionerna hos flänskolventilen DN 100 exakt monteringsdimensionerna för stålventilen 30s33nzh, vilket möjliggör utbyte utan svetsarbete på rören.

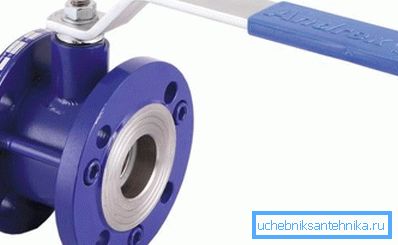

Vid installation av nya rörledningar används dock kortare så kallade flänsventiler.

Slutartätning

Med små rördiametrar säkerställs förseglingen av bollen genom att helt enkelt trycka på sätena när kroppen monteras.

För större portstorlekar används dock ett par fler lösningar.

1. Bollen är monterad mellan sätena med ett litet mellanrum. Det pressas mot önskad sadel genom trycket i arbetsmediet.
2. Sadeln är gjord av en fjäderbelastad koppfjäder, som ger den nödvändiga spännkraften även med något slitage av fluoroplast eller Teflon.

montering

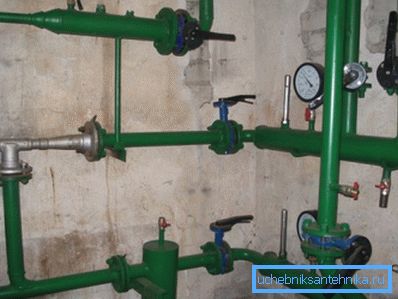

Den utförs i vilken arbetsställning som helst. Den enda begränsningen är bekvämt läge på växellådans handtag eller ratt. Vattenflödet är irrelevant, vilket tydligt indikeras av att pil inte finns på kroppen.

Jämförelse med alternativ

Hur ser kulflänsventilen DU100 ut på bakgrunden av en flänsad skruvventil och portventil av samma storlek? Vilken typ av ventiler är bättre att stanna?

Låt oss jämföra dem på flera sätt.

Hydrauliskt motstånd

1. Fullborrkulventilen har nästan inget motstånd mot strömmen: det finns inga varv och övergångar av diameter i den.
2. Ventilen i detta avseende är något sämre än kulventilen. Höjde alla kinderna och kilen är delvis i strömmen. Dessutom är diameterövergångar mellan speglar som gör att turbulent flöde är närvarande.
3. Skruvventil - en klar outsider. Vridningshöljet rör sig och ett relativt litet hål i sadeln orsakar tryckfall efter detta ventilelement.

installation

1. Som redan nämnts tillåter installationshandboken för en kulventil inga friheter. Han kan arbeta i vilken position som helst och i vilken riktning som helst i vattenflödet.

1. Ventilen är inte önskvärt att montera endast ratten neråt. Detta kommer att göra packboxen extremt obehaglig.
2. Ventilen måste dessutom installeras så att arbetsmediet trycker på ventilen från botten. Annars, efter en tid, är ventilen oundviklig.

Förresten: Avrivning av ventilen med en motström åtföljs av en hydraulisk chock - genom en högtrycksrörledning. Bland konsekvenserna är avskiljningar vid fittings och trådar, tårar med flexibla anslutningar, raster längs sömmarna av elektriskt svetsade rör och rivna radiatorproppar.

tjänsten

1. I fallet med en kulventil kommer den ned till att spänna muttern på spindeltätaren efter flera hundra öppnings-stängningscykler.
2. Skruvventilen behöver periodiskt (även vid tomgång) packning av packboxen och (ibland) byta packningen.
3. I fallet med en ventil kompletteras den periodiska packningen av körteln med behovet av slipning av övervuxna avsättningar av kinder och speglar.

rön

De är ganska uppenbara: kulventilerna i moderna ventiler har inte allvarliga konkurrenter. Ett undantag kan endast vara produkter för speciella förhållanden (höga temperaturer, frätande medier etc.).

Videon i den här artikeln kommer traditionellt att erbjuda läsaren ytterligare material. Lycka till!
