Vattenpumpar för vvs: en översyn av populära modeller
Vattenpumpar för hushållsartiklar är nödvändiga för att säkerställa oavbruten vätskeflöde och den önskade trycket i vattentillförseln på hela platsen. Därför bör valet av denna utrustning kontaktas med all noggrann uppmärksamhet.
Så låt oss ta en titt på dess sorter och huvudegenskaper.
typer
Så, låt oss börja bekanta oss:
dränkbar
Undervattensmaskiner kan vara virvel, centrifugal och mask. På grund av deras höga användbarhet är centrifugeringsmaskiner de vanligaste, vi kommer att överväga dem:

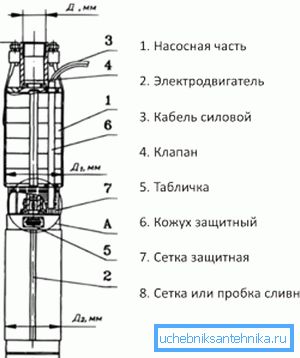

Beteckning i figuren | namn |
1 | Pumpdel |
2 | Elmotor |
3 | Nätkabel |
4 | ventil |
5 | tallrik |
6 | Skyddskåpa |
7 | Skyddsmask |
8 | Mesh eller dräneringsplugg |
Dessa modeller är nedsänkt direkt längst ner i brunnen själv, varifrån de levererar vätska till systemet.
fördelar:
- Rimligt pris.
- Hög effekt och prestanda. Dessa modeller är idealiska för service av artesiska brunnar.
- Små diameter, som tillåter att hantera borrning av en smal brunn.
- Enkel att använda med egna händer.
- Den långa driftsperioden tack vare brist på gnidningselementen.
Nackdelen är svårigheten att reparera, vilket är förknippat med behovet av att lyfta anordningen från ett stort djup.
anslutning:
- Vi ansluter nätkabeln, slangen och stålkabeln till enheten.
Tips: Det rekommenderas att ansluta de anslutna elementen i ett tejp med byggband. Detta underlättar fördjupningsprocessen och den efterföljande ökningen.
- Sänk ner i brunnens botten.
- Fäst kabeln på spetsen.
Halv nedsänkbar
Dessa pumpar är en mellanliggande mellan dränkbara och ytmodeller. De är sämre i sammanlagda tekniska egenskaper och kan inte utföra specialiserade uppgifter, men de har flera fördelar som gör dem mer praktiska när de arbetar med små brunnar.
nämligen:
- Lätt underhåll. Den här utrustningen kräver ju inte fullständig nedsänkning.
- Inget behov av fullständig försegling.
Anslutningen ser nästan ut som i föregående version, den behöver bara inte blöta den övre delen av enheten.
Pumpstation
Den viktigaste påtagliga skillnaden mellan det här alternativet är närvaron av en hydroaccumulator som tillåter att ackumulera vatten för vidare transport till intagpunkterna. I de flesta fall, förutom andra naos, måste du installera en sådan enhet ändå. Denna utrustning är monterad i en specialutrustad caisson eller källare.
Beteckning i figuren | namn |
1 | Förvaltningsstation |
2 | Nätverkskabel med kontakt |
3 | Nätverkskabel med uttag |
4 | Kretsbrytare |
5 | Strömuttag |
6 | Vattenkälla |
7 | Inmatningssylinder |
8 | Kontrollera ventilen |
9 | Sugrör |
10 | Ytpump |
11 | Pumpkabel med kontakt |
12 | Injektionsrör |
13 | nippel |
14 | korsning |
15 | hydraulisk ackumulator |
16 | Bröstvårtövergång |
17 | Flexibel eyeliner |
18 | Rörledning till vattenintagspunkter |
fördelar:
- Full automation. På grund av närvaron av automationskontroll över stationens drift behövs inte, vilket förenklar dess funktion.
- Ger den nödvändiga trycket i vattentillförseln, vilket krävs för driften av många VVS-armaturer.
- Eliminering av vattenhammare. På grund av egenskaperna hos dess konstruktion säkerställer de ett jämnt flöde av vätska, vilket ökar hela livslängdssystemets hela livslängd.
- Förmåga att arbeta utan el. I händelse av en olycka vid kraftverk eller trådbrott fortsätter vattnet att strömma under en tid tills hydroackumulatorn är tom.
- Öka pumpens driftstid, eftersom antalet inklusioner och avstängningar minskar.
- Enkla instruktioner för anslutning till vattensystemet.
Råd: Det rekommenderas att värma det rum där den beskrivna enheten kommer att placeras för att förhindra att vatten fryser i lagertanken under vintern.
nackdelar:
- Relativt hög kostnad. Även under drift betalar de initiala kostnaderna snabbt för sig själva.
- Begränsa djupet av vattenhöjden, som vanligtvis är 10 m.
anslutning:
- Vi väljer en pålitlig stabil plats och installerar ett aggregat på den.
- Vi ansluter till strömmen.
- Vi sänker sugslangen i brunnen.
cirkulerande
Denna enhet tjänar inte till att höja vattnet från djupet, men ger det nödvändiga trycket i VVS-systemet.
På grund av detta har det ett något större antal applikationer:
- I kombination med vattenlyftanordningar som inte kan skapa önskad trycknivå.
- I värmesystem gäller det speciellt vatten värmeisolerade golv.
Beteckning i figuren | namn |
1 | Terminalhus |
2 | Gängad kontakt |
3 | Teknisk informationsskylt |
4 | Statorens kroppsdel |
5 | bultar |
6 | O-ringtätning |
7 | Yttre lagerskal |
8 | axel |
9 | Lagerstopp |
10 | Lagerplatta |
11 | propp |
12 | Split Cone |
13 | löpare |
14 | Muttern |
15 | Spårförsegling |
16 | Pumpkropp |
17 | Sensorkontakt |
19 | Splash ring |
anslutning:
- Stäng av vattentillförseln i kretsen.
- Klipp av en del av röret.
- Vi monterar enheten på plats.
Tips: Om du skapar en parallellgren för cirkulationspumpen och utrustar den med stoppventiler, kan du när som helst stänga av enheten och utföra underhåll utan att stoppa hela systemet.
beräkningar
Om du vill att den valda cirkulerande utrustningen ska utföra sina funktioner måste du, innan du köper den, beräkna kraften på enheten som är nödvändig för din webbplats med följande formel:
H = (H1 + H2 + H3) * 20%, var
- H - krävs tryck, mätt i meter;
- H1 - antalet meter från botten av brunnen till spegeln;
- H2 - Antalet meter från borehålspegeln till utgången från den;
- H3 - Kapaciteten hos den vattenliftande pumpen som anges i anvisningarna.
Efter att ha erhållit det önskade värdet kommer du att veta exakt hur nödvändigt det är för att öka trycket i rörledningen.
Det är också användbart att beräkna den önskade prestandan hos din vattenhissapparat:
P = p1 + p2 +p3 + ... + sidn, var
- Р - krävs kapacitet för att tillhandahålla alla vattenintagspunkter med vatten;
- P.n - mängden vätska som förbrukas av varje punkt separat.
slutsats
Som du kan se används flera varianter av pumputrustning för att ordna vattenförsörjningssystemet för ett privat hus. Eftersom nedsänkningen är oumbärlig vid lyft av vätskor från artesiska brunnar, kommer halvdämpbara sådana att vara mer lämpade för att betjäna brunnar, pumpstationerna kommer att vara ett utmärkt och helt självständigt val för sandbrunnar och cirkulationsmedel kommer att kunna öka det saknade trycket i rörledningen .
Dessutom glöm inte bort behovet av preliminära beräkningar av effektindikatorerna för framtida utrustning.
Videon i den här artikeln kommer att presentera dig för ytterligare material. Gör ditt val baserat på alla ovanstående rekommendationer.
