Vattenbrunn: syfte, variation, konstruktion

En vattenbrunn är en viktig del av kommunikationen, vilket möjliggör planerade och akuta åtgärder för reparation, underhåll och installation av vattenförsörjningsnät. Vi kommer att överväga typerna av sådana brunnar, sätten på deras konstruktion och visa hur du kan bygga en brunn för vattenförsörjning med egna händer.

Syfte och sorter

Wells installerade på vattenförsörjningssystem är utformade för olika ändamål, de viktigaste är:

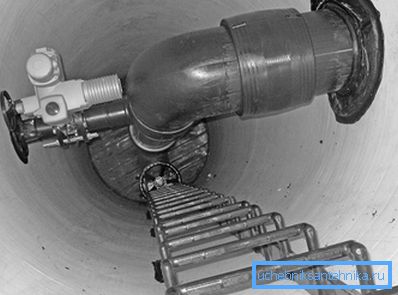

• Kontroll av grenar, korsningar och varv av huvudrör. Som det är korrekt, är varje nätverk uppdelat i raka sektioner, i början och slutet av vilka brunnar är installerade för åtkomst till rör i händelse av olycka eller planerade åtgärder. Dessutom är det varv och grenar som innehåller kopplingar och flänsar, som oftast är benägna att läcka.

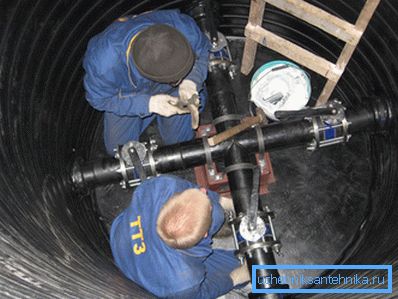

• Möjlighet att komma åt lägena för ventiler, justering och avstängning och justeringsventiler. Ofta vid rörets korsningar och grenar installeras olika ventiler för flödesreglering, för vilken en brunn är konstruerad;

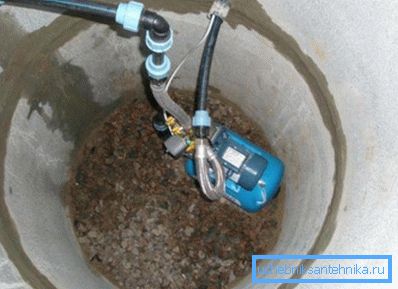

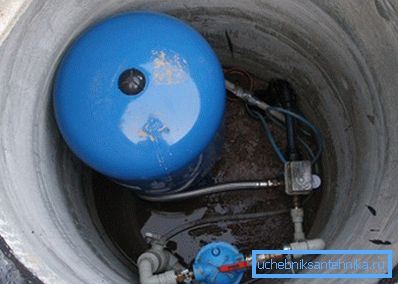

• Placering av pumpstationer, mätinstrument och annan utrustning. Ett antal olika anordningar placeras direkt på linjen, och deras fyllning med jord tillhandahålls inte. För att rymma sådana anordningar och tillgång till dem bygga specialtankar;
• För mottagande och dränering av det resulterande som en följd av en olycka eller planerad urladdning av vatten kan särskilda mottagnings- och dräneringsbrunnar installeras på vattenförsörjningssystemet.
• I autonoma vattenförsörjningssystem kan en brunn tjäna som en källa till dricksvatten eller spela rollen som en källa över brunnspetsen.
• Inspektions- och underhållstankar installeras också vid ingångspunkterna för rören i bostäder eller genom andra hinder.

Var uppmärksam! Som du kan se kan utnämningen av en vattenbrunn vara annorlunda, men alla är avsedda för aktiviteter relaterade till kontroll, reparation eller underhåll av vattenförsörjningsnät.

Således, beroende på syftet, kan anläggningarna delas in i sorter, bland vilka är:

• Inspektionsbrunnar. Konstruerad för att styra olika kritiska platser och områden;
• Motorrum och utrustning placera stationer. Här installerar man pumpar, mätare, växellådor och annan utrustning.
• Kontrollpunkter där ventiler, kranar, grindventiler och andra kontroller för systemparametrar finns;
• Dräneringsbrunnarna är avsedda för insamling, absorption och vattenavlopp.

Ett exempel på en dräneringsanläggning är en våtbrunn i ett vattenförsörjningssystem. Det behövs för att tömma vatten från systemet vid reparationsarbete: vätskan skickas till denna tank, varifrån den pumpas ut.

Metoder för konstruktion och material

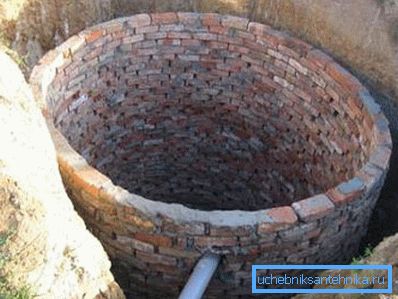

tegel

Det moderna utbudet av byggmaterial och teknik är enormt, så det finns många sätt att bygga hydrauliska konstruktioner. En sådan metod är konstruktionen av en tank av stenar.

Tegel är ett välkänt traditionellt byggmaterial, vars kvalitet och tillförlitlighet är otvivelaktigt och tidtestad. Naturligtvis kan du bygga en underbar brunn för akvedukten, som kommer att vara i många år.

Under byggandet av centraliserade nätverk av statliga och legosoldatstjänster används detta material praktiskt taget, men privata ägare använder det ganska ofta.

I regel planeras placeringar av hydrauliska konstruktioner (CTA) i förväg, och när de utvecklar grävdar samtidigt gräver de ut gropar för installationen.

Med detta tillvägagångssätt måste du göra följande:

1. Nivå, kompakt och häll sand och grus botten av gropen;
2. Häll förstärkt eller oförstärkt betongplåt i botten;
3. Lägg strukturens väggar med hänsyn till hålen för inlopp och utlopp av rör. Använd vanligen halva tegelsten med standardligering av rader;
4. Täck väggarna med ett betonglopp med ett hål för luckan;
5. Utför yttre vattentätning av väggarna;
6. Kör påfyllning.

Var uppmärksam! Vid konstruktion av hål är det nödvändigt att beakta dimensionerna på hypotekslinsglaset och inte rören. När man slår in rör i glasögon är det nödvändigt att vidta åtgärder för vattentätning av inkommande punkter för kommunikation.

Nackdelarna med metoden anses vara den höga kostnaden för tegelstenar, arbetets komplexitet och den relativt stora konstruktionstiden.

plast

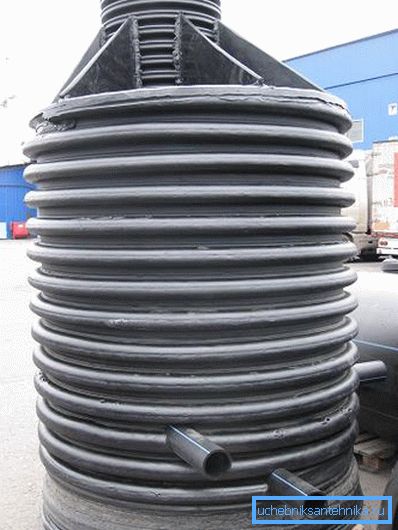

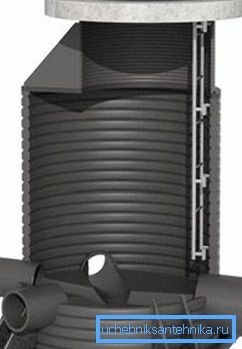

En ganska ny men mycket populär typ av hydrauliska konstruktioner är plasttankar. De uppfyller helt de godkända standardstorlekarna och är redo att användas, de har specialinmatningar för kommunikation med tätningssystem, trappor och luckor.

Materialen som används är mycket olika - polypropen, polyeten, polyvinylklorid etc. Skrovets väggar är vanligtvis gjorda med förstyvningar och korrugeringar för att förstärka strukturen. På begäran av kunden kan produkten ha isolering och andra tilläggssystem.

Installation är enkel: En tank är installerad på en färdig betong eller grusplatta, fast med specialankar (kablar, konsoler, monteringsörrar) och täckt. Produkter med förstärkt skrov kan fyllas med vanlig jord eller sand; vanliga tankar med plana väggar ska fyllas med sandcementblandning.

De positiva aspekterna av att använda denna typ av konstruktion är snabb installation, enkel installation och fullständig täthet av väggarna, som inte är rädda för långvarig kontakt med vatten. Nackdelen är ganska högt pris.

Förstärkt betong

Det vanligaste och populära materialet för byggandet av vattenbrunnar idag är armerad betong. Det är den mest hållbara, tillförlitliga och hållbara konstruktionen.

Det finns två sätt att använda betong:

1. Gjutning i det förberedda formen. En ganska mödosam metod, men resultatet är en monolitisk, hållbar och väldigt pålitlig konstruktion.
2. Konstruktion av förberedd betong. I detta fall levereras färdiga betongvaror till objektet, som i vårt fall är cylindriska ringar. Från ringarna fyller kolonnen, som är täckt med ett betonglock med ett brunn.

Låt oss se närmare på konstruktionen av en prefabricerad struktur.

Till exempel har vi sammanställt en steg-för-steg-instruktion:

1. Botten av gropen är täppt, då gör vi ett sandgrusbädd och häll armerad betongplatta med en tjocklek av 100-150 mm;

1. Ringar utsidan behandlas med vattentätande förening, mastisk eller penetrerande isolering. På de beräknade platserna skär vi ut hål för rören med hjälp av en corona cutter;

1. Vi sänker den första ringen på cementens sandmortelbädd och ställer nivån strikt horisontellt. Sedan applicerar vi lösningen till ledplatsen och sätter nästa ring, inte glömmer att kontrollera nivån;

1. Vid icke-standard djup kan den sista ringen ersättas med ett extra element av önskad storlek.. Vi täcker kolonnen med ett betonglock med ett manhål;

1. Försegla lederna med en lösning med tillsats av flytande glas eller ett speciellt tätningsmedel för sömmarna;

1. Vi fyller strukturen med lager-för-lager-komprimering genom att splica med förstärkning eller använda vibrotool.

Var uppmärksam! Det är bättre att göra en ritning av en vattenbrunn i förväg. Detta kommer att bidra till att undvika felaktigheter och fel under arbetet.

slutsats

Brunnen för kontroll och underhåll av tekniska nätverk är ett viktigt element i vattenförsörjningssystemet för konsumenten. Tack vare honom är det snabbt tillgång till de viktigaste noderna i vattenförsörjningssystemet.

Videon i den här artikeln låter dig se monteringsprocessen med egna ögon.
