Varför behöver du en kabelkanal och hur den läggs

En enkel man på gatan låter en sådan sak som kabelavlopp låter ganska konstigt. I själva verket betyder ordet "avloppsvatten" endast tunnlar avsedda för kabelförläggning. Därefter tar vi en närmare titt på varför de använder sådana avlopp och hur det utförs.

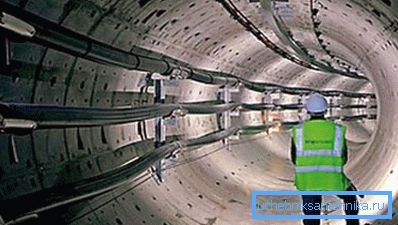

Vad är en avlopp för kablar och varför det behövs

Eftersom det inte är svårt att gissa från namnet ligger avloppssystemet för kablar under jord.

Denna lösning låter dig ta bort ur urbana landskapet:

• Telefonlinjer;
• Elektriska ledningar;

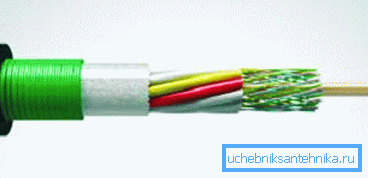

• Fiberoptiska kablar etc.

Bland fördelarna med att lägga kommunikation i ett särskilt avloppssystem kan följande punkter framhävas:

1. Avloppsskydd skyddar ledningarna från:

• fukt exponering;
• temperaturfall;
• elektromagnetiska effekter;
• starka vindkastningar, blixtnedslag och andra naturfenomen.

1. Ger tillgång till kommunikation när som helst som kan behövas för att inspektera, reparera eller ersätta ett nätverk.
2. Låter dig installera nya linjer utan att bryta mot vägytans integritet.
3. Tillåter dig att lägga ett omfattande kommunikationsnät, oavsett platsen för markstrukturer och förändringar i lättnad.
4. Det är möjligt att lägga ledningar inte bara horisontellt, men också vertikalt, till exempel i höghus. Och vid behov kan du lägga nätverket även under vatten.

Naturligtvis består avloppssystemet för kablar inte bara av tunnlar utan också av ett antal andra element, såsom observations- och hörnbrunnar, samlare etc. Dessa element är inte bara konstruerade för att utföra revisioner och reparationer utan också att avleda vatten från ett system av oavsiktligt vatten.

Avloppsutrustning

Förberedande arbete

Avloppssystemet börjar med beräkningarna och projektet. Det viktigaste är att bryta banan på ett sådant sätt att mängden arbete är minimal. Tack vare detta tillvägagångssätt kommer priset på projektet att minska, och processen med att lägga kommunikation kommer också att accelereras (se även artikeln Telefonledning: funktioner vid konstruktion och drift).

Ruten, om möjligt, borde vara så rak som möjligt, men det är nödvändigt att kringgå alla typer av underjordiska strukturer, områden med nära grundvatten och kalkvatten. Därför bör designen vara enbart specialister.

På designstadiet bestäms också vilka material tunnlarna ska tillverkas av.

De kan vara:

• betong;
• Asbestbetong;
• plast;
• polyeten;
• Keramik.

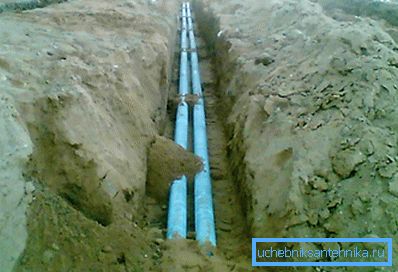

Var uppmärksam! Kommunikationsnät i kabelkanaler läggs i rör av asbestcement eller betong. Deras diameter är vanligen 100 mm.

Inte bara enkla rör, utan även balanserade paket kan läggas.

Eftersom överföringskvaliteten ofta beror på nätets elektriska homogenitet, på konstruktionsstadiet, utförs grupperingen av de ledda trådarna enligt:

• Designfunktioner;
• Värdet av arbetskapaciteten;
• Dimensioner Längd;
• Vågmotstånd och några andra parametrar.

Kabelkanaler för kommunikation över SNiP var 15-20 kilometer av vägen måste vara utrustade med kabelplattformar, vars huvudsakliga krav är en platt och torr yta, även under perioder med snösmältning, flodflöde och höstregn.

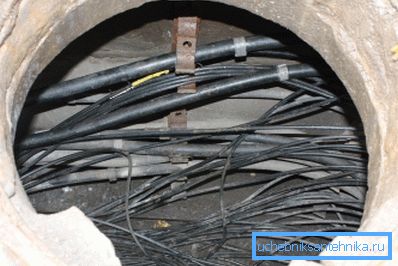

Dessutom, som nämnts ovan, vid klyftorna i näten installeras luckor som ger tillgång till avloppssystemet. Det bör noteras att brunnarna är speciella och typiska. De kan vara gjorda av olika byggmaterial, till exempel tegel eller armerad betong.

Avståndet mellan brunnarna får inte överstiga 150 meter. Vid en vändning av vägen med mer än 15 grader måste ett hörnbrunn installeras vid vridningsvinkeln.

Var uppmärksam! Nätverket måste ligga under jordfrysningsnivån. Om det är omöjligt att uppfylla detta villkor av någon anledning, läggs en värmekabel i avloppssystemet.

Detta är ett självreglerande tejp, som ligger utanför röret och är anslutet till el. Anvisningar för anslutning av värmekablar är extremt enkla.

Funktioner av konstruktion

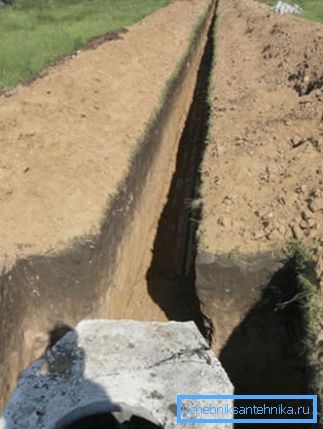

Konstruktion av kabelkanaler och elnätverk utförs genom att gräva en gräv.

Detta tar hänsyn till två huvudindikatorer:

• Skärbredd;
• Längd.

Om vägen passerar under vägarna grävas en tunnel och förstärks omedelbart. För att påskynda byggprocessen arbetar jag parallellt. Till exempel är specialutrustning engagerad i att gräva en gräv, och byggnadsteam bygger omedelbart en tunnel med egna händer.

Var uppmärksam! Kabelläggningsarbeten kan utföras vid en omgivningstemperatur som inte är lägre än -20 grader Celsius. Om kablar utförs i polyetenrör är det förbjudet att utföra arbete vid temperaturer under -10 grader.

När det gäller själva remsan finns det några krav på det som beror på kabelns vikt:

Här, kanske, och alla huvuddragen i läggandet av kabelkanaler.

slutsats

Kabelavlopp är ett utmärkt sätt att skydda kommunikation och kraftöverföring från skadliga miljöförhållanden. Dessutom förenklar de processen att lägga nätverk i stadsmiljöer, men samtidigt finns ett antal krav för deras konstruktion (se även artikeln Ansluta en tvättmaskin till avlopp och vattenförsörjning: 5 enkla och oberoende steg).

Därför bör arbetet vara kvalificerad personal som har den nödvändiga utrustningen. Från videon i den här artikeln kan du få mer information om detta ämne.
