Tryckavloppsanordning

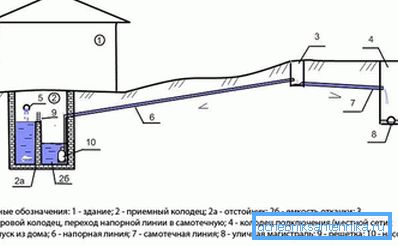

Tryckavlopp är ett nätverk, vars länkar är en sump, en pumpstation och en rörledning som transporterar avloppet med våld. Anläggning av avloppsvatten slutar ansluta till det befintliga nätverket. För att göra enheten av tryckhuvudets avlopp krävs viss kunskap och färdigheter.

egenskaper hos

Avlopp är gravitation och tryck. Varje system är ordnat på grundval av yttre förhållanden. Om yttre faktorer inte tillåter att bygga en gravitation dränering, då ett tryck ett är byggt, vilket har dess fördelar:

• Lång livslängd. Om vi ​​tar hänsyn till gjutjärn, PE eller PVC-rör, som ofta används för tryckavlopp, har de nyligen producerats av tillräckligt hög kvalitet.
• Sannolikheten för blockeringar i rörledningar minimeras. Moderna pumpar är utrustade med skärkanter som krossar vävnad och andra fasta fraktioner som finns i hushållsavloppsvatten.
• Jämförande sparsamhet. Detta gäller för tryckavloppssystemet, som har stor längd och liten diameter.
• Enkel arbetsordning.
• Relativ enkel och snabb installation. För att installera en färdig KNS är det inte nödvändigt att utföra stora jordarbeten. Detsamma gäller för installation av tryckledningar, som löper nästan parallellt med jordens lättnad.
• Kompakt CND. Pumpstation för tryckavlopp tar inte mycket utrymme, så det kan installeras även i källaren av huset.

Tryckavlopp arrangeras i följande fall:

• Ett lokalt avloppsrör i ett privat hus ligger under anslutningspunkten, till exempel ett befintligt avloppsnät.
• terrängen längs linjen av läggning av tryckavlopp har betydande skillnader;
• Applicera en sluten metod för att lägga en rörledning över vägen;
• jordtyp eller andra skäl utesluter möjligheten till en djup grävning;
• tryckrör av liten diameter.

Designarbete

Utformningen av tryckavlopp kan göra någon relevant organisation som specialiserat sig på konstruktion. Om du har den nödvändiga kunskapen kan detta arbete ske självständigt.

Utformningen av tryckavlopp börjar med en studie av geologiska och geodiska undersökningsdata. En brunn väljs ut på nätet av det befintliga avloppssystemet, och rutten för att lägga rörledningen dras till den. Under konstruktionen bestäms rörledningens läggdjup och dess diameter, strukturer och beslag på vägen kommer att markeras, pumpen, dess typ och kapacitet kommer att väljas. För att välja en pump måste du göra en hydraulisk beräkning och schemalägga ett gemensamt arbete på tryckröret och aggregatet. Vid val av en pump är det nödvändigt att ta hänsyn till höjdens geometriska höjd och tryckförlusten längs rörledningens längd. När man lägger rör är det nödvändigt att ta hänsyn till terrängen och försöka att inte fördjupa rörledningen för mycket. För att göra detta, längs längden på rutten behöver du byta backarna. Sumpbrunnen ska vara den lägsta i systemet. Om det finns en möjlighet är det önskvärt att installera en brunn med utrustning på motorvägen, där trycksavloppssystemet kommer att bli en gravitation. Om lindringen tillåter borde gravitationsledningen vara så lång som möjligt och tryckröret ska vara kortare.

Tips! Ofta anordnar flera ägare av angränsande byggnader för att spara på byggandet av avloppsanläggningar en gemensam mottagningsbrunn, som deras interna system är anslutna till och från vilka de bygger en tryckgren.

Särskilda funktioner

Pumpstation är huvudkomponenten av tryckavlopp. KNS-konstruktionen innefattar en rotor, som har skäreggar. Tack vare dem krossas de fasta fraktionerna och stör inte utflödet för att passera fritt genom en rörledning vars diameter kan vara upp till 110 mm. Alla delar av pumpen är tillverkade av höghållfast metall, så enheten har en ganska lång livslängd. I stället för gjutjärnspipor, som nyligen har använts vid installation av tryckavlopp, används i allt högre grad polyeten eller polyvinylklorid. Med en rördiameter upp till 90 mm levereras sådana produkter i spolar, vilket är bekvämt för installation.

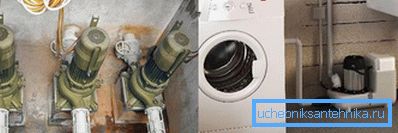

Pumpstationer kan delas in i två typer:

• In-house. Sådana KNS tar bort avlopp från ett hus. De inkluderar en pump med en kvarn och ett plasthus. En sådan struktur är som regel installerad i källaren.
• Exteriör. De är konstruerade för att pumpa avfall från flera hus. De pumpar vatten från tanken i vilket avloppsvattnet blir gravitation från olika byggnader. Avloppsvatten levereras till avloppsreningsverk eller till det befintliga avloppssystemet.

Om du behöver binda till trycksavloppssystemet måste du samla in det nödvändiga antalet tillstånd och certifikat, upprätta en överenskommelse om mottagande av avlopp och ringa ett specialkonstruktionsteam.

Pumpval

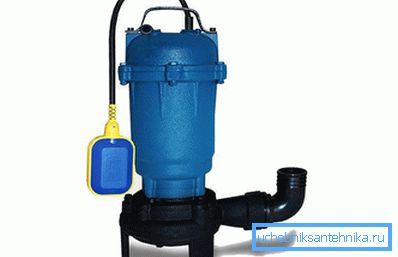

Typ av pump väljs beroende på avloppssammansättningen. För avlopp av ekonomiskt ursprung från duschen, sjunker och sjunker kan en vanlig pump vara lämplig. Men eftersom fekaliska föroreningar från toaletten också används, som också kan få fasta fragment, måste pumpen väljas med en kvarn. Dess närvaro minskar tryckrörets diameter till 40 mm.

Eftersom stora volymer vätska dräneras från bad, typsnitt och pooler måste pumpar för dem ha hög prestanda. Dessutom bör deras oavbrutna arbete säkerställas under lång tid. En annan faktor som måste beaktas vid val av pumptyp, ska vara utformad för vattentemperaturer upp till 70? C, som kommer från avloppet i diskmaskinen och tvättmaskinen.

Vid installation av pumpen finns vissa regler:

• På pumpinstallationsplatsen bör det alltid finnas ett plustecken;
• platsen för installationen av KNS måste rengöras och ha tillgång till tillvägagångssättet;
• En stödböjning med en speciell fläns bör installeras längst ner på strukturen.
• tryckröret stöds på knäet;
• röret vid brunnens övre del är fastsatt med en konsol som är fäst vid konstruktionens vägg;
• rörledningen måste installeras enligt reglerna - utan snedvridningar och påfrestningar. Utloppsrörets diameter måste vara mindre än intaget;
• För att utesluta en omvänd ström är en backventil och en ventil anordnad på tryckledningen;
• för att sänka och höja pumpen, en kedja som är fastsatt på enheten och en styrstruktur används;
• När pumpen når det nedre knäet, sker en snabb anslutning automatiskt.

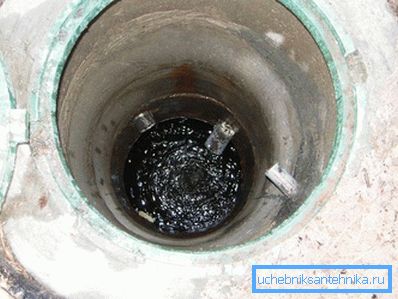

Prefabricerad väl enhet

När anordningen av tryckhuvudet uppstår är en prefabricerad brunn en viktig länk i konstruktionen. Det måste installeras nära huset för att ta emot avloppsvatten. Brunnens botten och väggar måste säkerställas tillförlitlig vattentätning. Annars är det hög sannolikhet att avloppet kommer att läcka in i marken. Ytbehandlingar görs vanligen med betong, murar eller bakade tegelstenar. Tjockleken bör så småningom nå ungefär 25 cm. Ytterytan av väggarna kan isoleras med ett lager bitumen, från insidan är brunnet plasterat, det vill säga sömmarna gnids över. Används ofta vid konstruktion av betongringar, som staplas på en specialplåt.

För att pumpen ska kunna drivas längre är det önskvärt att anordna en brunn med två sektioner. Den första delen kommer att samla avloppsvatten. I det andra måste du installera en pump som kommer att fungera efter att vattnet överflödit från det första facket och når en viss nivå. I detta fall kommer de fasta fraktionerna att förbli i den första sektionen.

Tips! Om brunnen är endelad, installeras en dränkbar avloppspump med en kvarn.
