Telefonavlopp: egenskaper vid konstruktion och drift

Telefonens avloppssystem är underjordiska strukturer byggda med användning av rör och brunnar. Anläggningarna är utformade för dold och säker placering av lågström eller fiberoptiska ledningar. I den här artikeln kommer vi att titta på vilka typer av kommunikationsavlopp som används idag, och vilka funktioner är deras användning.

Huvudtyperna är deras designfunktioner.

Avloppskommunikation, i enlighet med syftet, är indelad i två typer:

• Huvudsakliga avloppsvatten - Detta är ett komplext system som består av rör, brunnar och andra element som är avsedda att placera stamkabeln.

Konstruktionen börjar vid stationens brunnar och går längs huvudlinjerna. I linje med linjen, på ett visst avstånd från varandra, ser man brunnar och distributionsskåp.

Wells är avsedda för att kontrollera kablarnas integritet och för att genomföra deras brådskande utbyte eller reparation. Specialdistributionsutrustning installeras i distributionsskåp, varifrån huvudlinjen är uppdelad i sekundära distributionsledningar.

• Distributionsavlopp är en rörledning med en mindre tvärsnittsdiameter än rörledningen som användes för att lägga linjen. Strukturer härrör från distributionsutrustning och leder direkt till slutanvändare.

Viktigt: Det är vanligt att lägga endast stammen i huvudledningen. Följaktligen läggs en mindre kabeldiameter i fördelningskanalerna. Men om olika rutter sammanfaller kan de läggas i en rörledning.

I enlighet med konstruktionsegenskaperna hos kommunikationsavloppet är indelat i:

• Enhålsmodifikationer där rörledningen längs hela längden är en enda kanal;
• Multihole modifieringar i vilka block från flera rör appliceras.

Reglerna för uppförande av telefonavlopp föreslår möjligheten att inte bara använda betong och keramik utan även polyetenrör, vars pris är mindre högt.

Valet av rör bestäms i enlighet med områdets geodetiska egenskaper. Därför utarbetas ett projekt där konstruktionen utförs tillsammans med sådana parametrar som djup och diameter och typ av rör anges enligt materialet, liksom typ och antal lackhål.

Korrekt konstruerat och konstruerat avloppssystem gör att du kan utföra packningens utbyte och installation av ledningar med egna händer. Du kan även regelbundet utföra mät- och underhållsarbete på linjen utan att behöva öppna vägytan eller marken.

Dessutom ger en välkonstruerad och konstruerad konstruktion ett optimalt skydd för installerade ledningar från elektrokemisk korrosion och mekanisk skada.

Krav på byggnadsarbete

Byggandet av telefonavlopp utförs i strikt överensstämmelse med ett antal tekniska krav, regler och föreskrifter (se även artikeln Ansluta en tvättmaskin till avloppssystemet och vattenförsörjningen: 5 enkla och oberoende steg).

Huvudkravet för uppförande av telefonnät är ett långt driftstid för anläggningarna. Överensstämmelse med detta krav bestäms av strukturernas prestanda och tillförlitlighet.

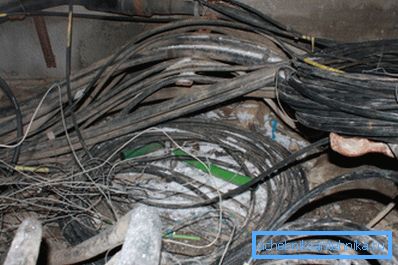

I samband med införandet av fiberoptiska nät byggs avloppssystem med hänsyn till möjligheten att lägga båda typerna av nät. I vissa fall är separata rörledningar byggda, avsedda för individuell läggning av den optiska fibern.

Under konstruktionen och efterföljande konstruktion av avloppssystemet är det nödvändigt att skydda mot följande faktorer:

• penetrering av gas eller vatten i rörledningar och brunnar;
• korrosiva processer (elektrokemisk korrosion);
• tektonisk aktivitet och därmed mekaniska påverkningar och nätskador.
• temperatureffekter.

I överensstämmelse med byggreglerna, när man lägger det underjordiska kabelnätet, väljs den obegripliga delen av gatan med en högkvalitativ vägyta. Det rekommenderas inte att lägga rörledningen under korsningen av vägar och järnvägar, där en betydande mekanisk belastning läggs på marken.

Funktioner av konstruktionen av betraktningsanordningar

Anvisningarna för konstruktion och efterföljande konstruktion av kommunikationsavlopp kräver att olika typer av visningsanordningar förekommer.

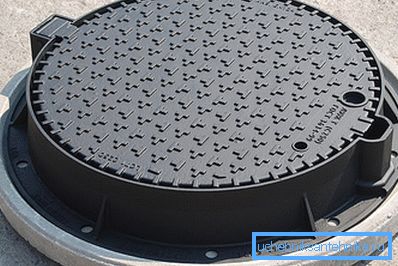

Inspektionsbrunnar kan vara av följande typer:

• kontrollpunkter - installeras på raka delar av spåren;

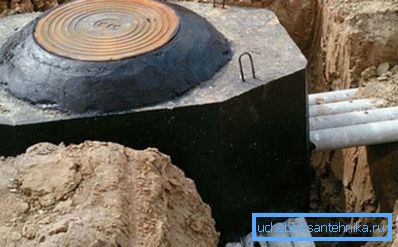

• vinkel - installerad på rotationsbilden med en vinkel på mer än 15 ?;
• förgrening - installerad i de områden där rutten är skild i flera olika riktningar;
• stationen - installeras på avsnitten av rutten till telefonutbyten.

I enlighet med kraven för uppförande av telefonavlopp bör manhål placeras på ett avstånd av högst 150 m från varandra. Sådana krav dikteras av överväganden om enkelhet och effektivitet av överledning mellan brunnar under reparation och installationsarbete.

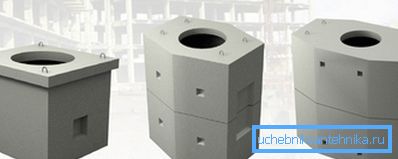

Förstärkt betong kan vara prefabricerad och prefabricerad. Idag är det tillåtet att använda manhål gjorda av andra material. Användningen bör dock motiveras av platsens egenskaper eller egenskaperna hos marken som nätverket fördjupas i.

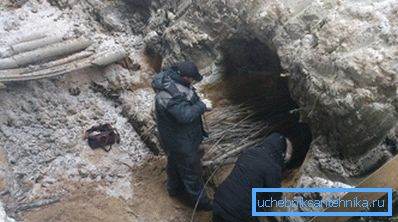

Viktigt: För att öka avloppskapaciteten rekonstrueras redan kontrollerade inspektionsanordningar, men kompletteras med nya brunnar som ligger i närheten av gamla observationsanordningar.

Krav för att lägga kanaler

Rörläggningsanvisningar måste uppfylla ett antal krav, bland annat vi noterar följande punkter:

• Rörens inre yta, oavsett vilken typ av material som används, ska vara jämn.
• Oavsett vilken typ av rör som används, bör den färdiga konstruktionen inte ha skadlig effekt på ledningarna.
• Den färdiga rörledningen ska vara resistent mot mekaniska belastningar, temperaturförändringar och grundvatteneffekter.

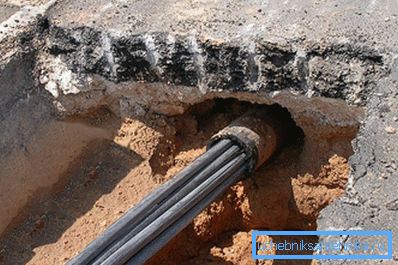

• Vid arrangemang av distributionsnät bör polyetylenrör med ett inre tvärsnitt på 55-58 mm användas.
• Vid anordning av stamnätverk används rör av betong eller asbestcement med en inre tvärsnittsdiameter av 90-100 mm. I vissa fall kan polyetylenanaloger med en diameter av minst 63 mm användas.

Nätverkslagringsfunktioner

Kanalerna kan läggas kablar för alla typer av kommunikation.

Layering utförs enligt följande krav:

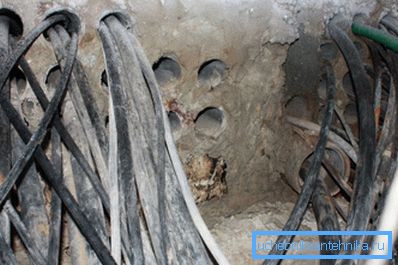

• Layering utförs i fria kommunikationskanaler, i vilka inte mer än sex trådar av samma typ ska vara placerade.
• Kommunikationskanalerna i vilka fibern är dirigerad bör inte användas för att tillgodose elektriska ledningar.
• Om kanalen är upptagen med elektriska kablar är det endast tillåtet att lägga om oarmade optiska fibrer i förlagda polyetylenledningar PND-32-T.
• Armored kablar läggs på både lediga och upptagna kanaler utan användning av polyetylenrör.
• Läggning av oarmerad ledning utförs i samlare av liten sektion.
• Diametrarna för de förbundna kommunikationskablarna får inte överstiga 75% av kanalens tvärsnittsdiameter.

Kabelläggningsmetoder

Kabel ritningsmetoder beror på typ och vikt.

Dessa parametrar måste beaktas vid val av lämplig metod och lämpligt verktyg.

• Kablar med en massa på högst 1500 kg / km dras manuellt med en syntetisk eller stålkabel;

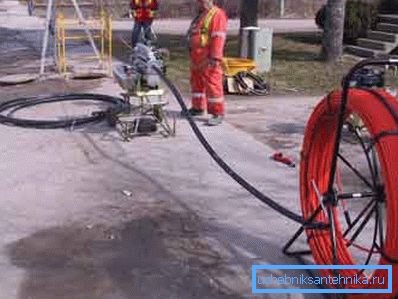

• Kablar med en massa av högst 6000 kg / km ritas med en manuell vinsch utrustad med en stålkabel med en diameter på minst 8 mm.
• Kablar med en massa över 6000 kg / km dras med en maskin och ett ståltåg med en diameter på minst 11,5 mm.

slutsats

Nu vet du vad en modern telefonlinje är, hur den byggs och hur den drivs. Du kan hitta mer användbar och informativ information genom att titta på videoklippet i den här artikeln (läs också artikeln Polypropylen avloppsrör - en innovativ lösning inom VVS).
