Metoder för installation av vattenbrunnar

Vattenbrunnar enligt SNiP är underjordiska strukturer, vars syfte är att installera VVS-utrustning i dem. Dessa kan vara ventiler, ventiler, doseringsanordningar, avstängningsventiler, etc. Dessa mönster kan ha en rektangulär eller rundad form.

Allmänna bestämmelser

Krav på installation av externa delar av teknikkommunikation finns i SNiP nr 2.04.0 / 84.

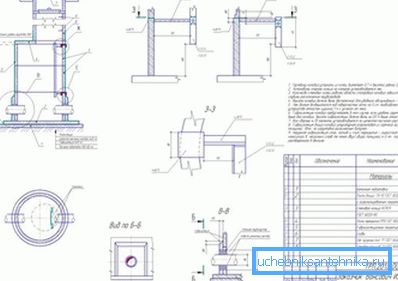

I allmänhet ser detaljering av en vattenbrunn ut så här.

1. Höjden från dräneringsnivån till höljet ska vara minst 150 cm.
2. För nätverk med ett tvärsnitt på upp till 400 mm ska minsta klyftan från konstruktionens vägg till röret vara 30 cm. För sektionerna 500/600 mm - detta är 50 cm och med en systemdiameter större än 600 mm - 70 cm.
3. Rörflänsar med ett tvärsnitt på upp till 40 cm måste placeras, minst 0,3 m från väggarna. Om diametern är mer än 40 cm ökar gapet till 0,5 m.

Var uppmärksam! Denna instruktion förbättrar installationsnytta. Om flänsens storlek är stor, används tjocka bultar för fastsättning, de måste ofta spännas med en lång spak.

1. Spalten från änden av uttaget, vänd mot väggen, för dess tvärsnitt upp till 30 cm ska vara 40 cm, för en diameter större än detta värde -0,5 m.
2. De högsta utdragsskenorna ska separeras från alla ytor på 30 cm. Rattet med en fast typ av skaft kräver 50 cm ledigt utrymme.

Från botten av röret till nivån av sängkläder bör vara:

• med tvärsnitt upp till 40 cm - 25 centimeter;
• med en diameter av 50 / 60-30;
• med ett tvärsnitt av mer än 60-35.

Var uppmärksam! För att tränga in i brunnen är det önskvärt att utrusta sin vägg med egna stål- eller gjutjärnbeslag. Om du misslyckas med att göra det kan du använda en stege eller stege.

Manholeöverdrag för vatten och avloppsbrunnar behöver inte isoleras. Isolerade element används om det finns en teknisk motivering. Till exempel i området svåra vintrar.

Förstärkta betongkonstruktioner

De vanligaste prefabricerade fabriken brunnar av armerad betong.

Vad gör så bra

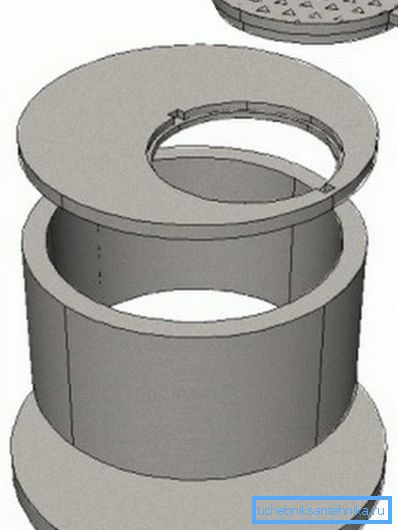

Anordningen av en vattenbrunn från betongringar är som följer:

• vägplatta;
• extra ring;
• nacken;
• golvplatta;
• väggring;
• lucka med lock;
• bottenplatta.

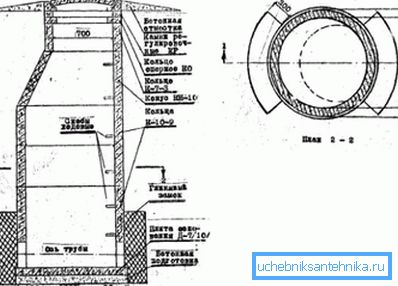

Dimensionerna av ringarna av vattenbrunnar ges i bordet.

Monteringskonstruktion

VVS-armerade betongbrunnar monteras oftast för bostadshus. För sina egna hem används de också. I de flesta fall fyller privata ägare monolitiska kvadratiska eller rektangulära strukturer (de kräver enklare former än för cirkulära analoger). Byggorganisationer använder mer sofistikerade metoder med färdiga fabriksringar.

Ytterligare kort om hur självinstallation av vattenbrunnar från armerad betong.

1. Det bör noteras att formenheten blir komplicerad, eftersom den måste ha öppningar för nätverksfacken och ingången.
2. Först måste du gräva en grop. Väggarna ska vara 20 cm bredare än framtida storlek.
3. Bredvid botten av gropen bör hällas 20 cm grus eller sand. Detta lager kommer att vara grunden för väggarna och kommer att fungera som dränering.
4. Gropens väggar måste täckas med vattentätning - plastfolie, vattentätning, takfilt. Denna golv tillåter inte heller att vatten från betong absorberas i jorden, vilket minskar styrkan i strukturen.

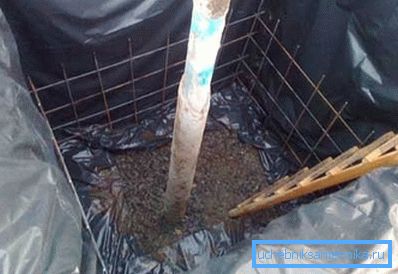

5. Sedan är förstärkningsramen monterad. Den kan vara gjord av korrugerade stänger, bundna med glödgad tråd eller fabriksnät.
6. Sedan kommer formen avstängd. Materialet för det kan fungera som fuktresistent plywood, brädor, OSB, slät skiffer etc.
7. Fabriksbetong M-200 eller en självständigt blandad blandning hälls i den färdiga lådan i skikt om 30 cm vardera. Proportionerna av lösningen: 1 andel av cement, 3 andelar kvartsand och 3 andelar grus. Var och en av de hällda skikten är ramad med en skarvning.
8. När betongen är helt torr placeras en fabriksplatta upptill, som har ett lock och lucka i en vattenbrunn.

Tegelpartier

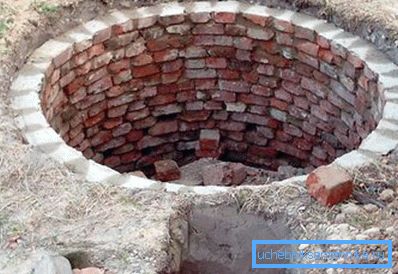

Enheten av vattenbrunnar från en tegelsten - mer arbetsintensiv process. Pitens dimensioner för dem borde vara större än för konkreta motsvarigheter. Faktum är att tegelstenen behöver yttre vattentätning, som är utrustad med flera lager upphettad bitumen.

Var uppmärksam! I detta fall är det nödvändigt att utföra läggning endast från en gul eller röd keramik tegelsten. Silikat är gjord på basis av kalk och förstöras snabbt i fuktmiljön.

Sätt materialet i en halv tegel. Dess horisontella rader är bundna åtminstone 25% av längden på elementen. Som bindemedel använder den en cement-sandblandning i förhållandet 1: 3. Tjockleken på murverksskarvarna är 1 / 1,5 cm.

Avslutade plastkonstruktioner

1. Plastanläggningar gör det möjligt att spara mycket tid.

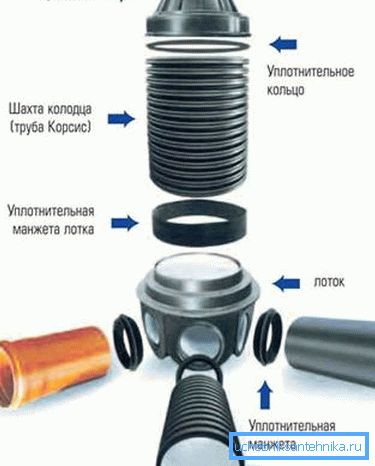

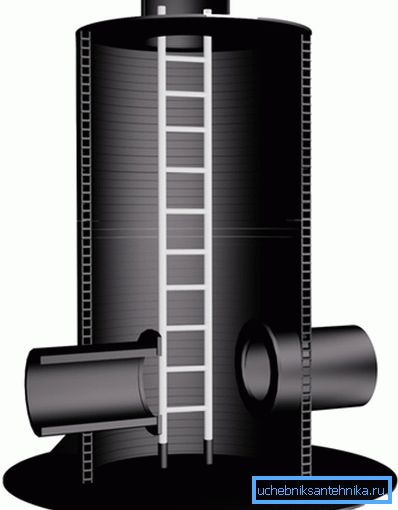

2. Utformningen av en vattenbrunn av denna typ består av ett tjockt korrugerat rör av PE eller PP. Strukturen har grenar för brickor och tätningsringar.
3. För att öka strukturens ringstyvhet görs den med dubbelväggiga väggar.

1. Priset på plastbrunnar är ganska högt - en tvåmeter produkt med en del av 0,7 m kostar 15/17 tusen rubel.

Installation av anläggningar

1. En grop gräver, lite större än brunnen själv. 15/20 cm är tillräckligt.
2. Sandkudde faller.
3. Därefter sänks strukturen i gropen.
4. Om strukturen har en nedsänkt kammare är den fylld med betong. På grund av detta kommer brunnen inte att flyta i våtmark.
5. Kommunikation och utrustning installeras i byggnaden.
6. Återfyllning utförs.

slutsats

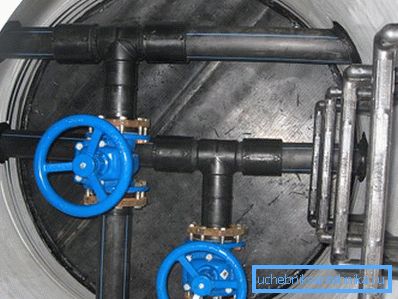

Brunnar för vattenförsörjningsnätet har en viktig funktion. De rymmer utrustning som reglerar och kontrollerar systemets funktion.
