Hur man beräknar avloppet på platsen

Som du vet, innan du påbörjar byggarbeten är det nödvändigt att utarbeta en plan och beräkna parametrarna för hela strukturen. Bara med de rätta beräkningarna kommer strukturen du har byggt att fungera till 100%. Denna artikel kommer att prata om hur man beräknar avloppet på platsen före byggandet.

Urval av dränering och dess ordning

Faktum är att det finns två typer av dränering: ytlig och djup. Innan du bestämmer vilken typ av dränering du ska bygga.

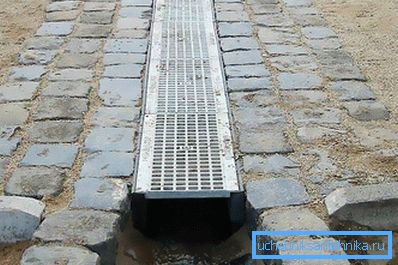

• Ytan dränering är utformad för att samla regnvatten och smältvatten. Därför, om ett sådant system är tillräckligt för dig, gå vidare till översikten av dräneringsrännarnas och vattenintagningsplatsernas placering. Gutters bör placeras längs hela omkretsen av platsen där avloppsvatten ska samlas in från fasta ytor: asfaltbanor, plattformar och avlopp från taket på en byggnad. Gutternas lutning beräknas som vid nedläggning av avloppssystemet - 2 cm per 1 m lång. Efter att ha ritat dräneringsschema och beräknat sluttningen, fortsätt till konstruktion.

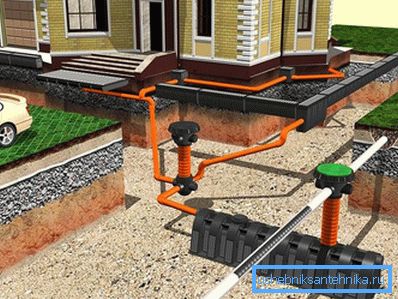

• Djupdränering är utformad för att tömma från territoriet, inte bara regn och smältvatten, utan också permanent beläget vid grundvattnets grundvatten. Om det inte är möjligt att avleda regnvatten utanför platsen, kan avlopp från husets tak skäras i djupdräneringen. Börja med att kartlägga avloppet, överväg denna nyans. Beräkningen av denna typ av konstruktion är mycket mer komplicerad. Avloppsröret ska löpa längs hela byggnadens omkrets, men inte närmare än 3 m från väggen. Som du förstår är syftet med djupdränering att avlyssna allt grundvatten och förhindra att de läcker in i källaren av huset.

Så, med beräkningen av ytdränering är allt klart, men vi kommer att överväga beräkningen av djupdränering i mer detalj.

Beräkning av djupet av dränering

Efter att ha ritat layouten för den djupa dräneringen är det nödvändigt att gå vidare till viktiga beräkningar. Beräkningen av dräneringen måste innehålla det korrekta installationsdjupet.

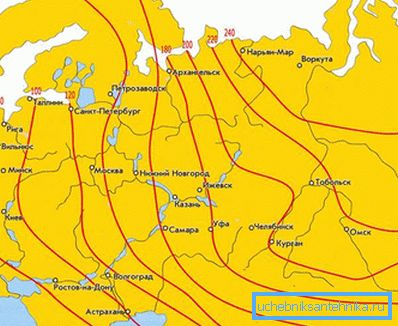

1. Den första faktorn som påverkar djupet av dränering ligger djupet av markfrysning. Som du förstår, om dräneringen fryser på vintern, då under våren töjs det inte att kunna samla smältvatten och avleda dem från byggnaden. Isdräneringsrör kommer att tina i mycket lång tid, vilket kommer att minska dräneringsfunktionen till noll. Ta hänsyn till det faktum att snöskyddet fungerar som värmare. Så beräknar vi djupets djup, vi tar djupfrysningsdjupet (för varje region är det annorlunda) och subtraherar det: För en rördiameter upp till 500 mm - 300 mm, för ett rör från 500 mm och över - 500 mm. Till exempel är djupet av frysning 1500 mm. Avloppsröret läggs med en diameter av 200 mm. Gör en beräkning: 1500 - 300 = 1200. Detta kommer att bli ditt dräneringsdjup.

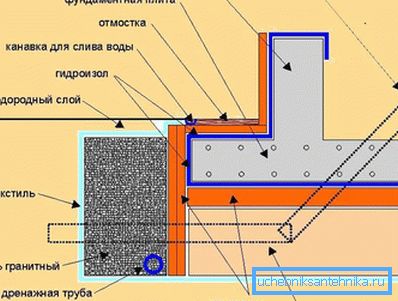

2. Den andra faktorn som påverkar djupet av dränering är grunden för byggnaden. I denna beräkning är inget komplicerat. Fundamentets djup är taget och 500 mm läggs från bottenkudden. Detta djup är beräknat för avlyssning av grundvatten under vårfloden.

Här, på grundval av dessa två beräkningar, tas det största värdet, vilket indikerar djupet av dränering.

Dräneringshöjdberäkning

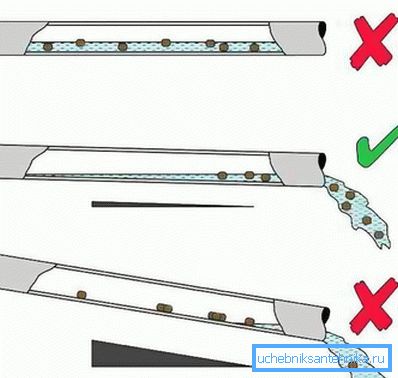

Du har beräknat platsen där dränering och djupet på dess installation kommer att äga rum. Men för att den ska fungera ordentligt måste röret ligga i en lutning från toppunkten mot urladdningen. Lutningen beräknas på samma sätt som för ytdränering och avlopp av 1-2 cm per 1 m linjär. För att korrekt beräkna lutningen på hela motorvägen kan du göra vissa beräkningar:

1. Från toppen av dräneringen (vanligtvis ligger den i hörnet av byggnaden) mäta längden på grävningarna grävde längs 2 som konvergerar vid hörnet av byggnadens sidor. Till exempel en gräv på 9 meter.
2. Sammanfatta dem, och du får den totala längden på skytten - 18 m. Mäta avståndet från byggnaden till lägsta avloppspunkten, vilket är avrinningsbrunnet.
3. Låt det t ex vara 10 m. Summa två nummer: 18 + 10 = 28.
4. Du har det totala avståndet från toppen av avloppet till den lägsta punkten i avloppet, och det är 28 m.
5. För att beräkna skillnaden mellan två punkter tas 1% av avståndet, då är det 0,28 m. Med andra ord är skillnaden i placeringen av dräneringens övre punkt och avloppens nedre punkt 28 cm.

Basera på dessa beräkningar, utför din dräneringshöjd.

Bra läge

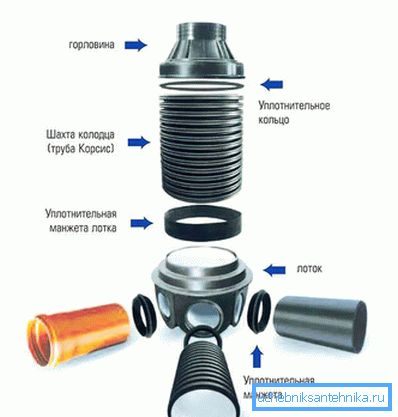

För att utföra dräneringsunderhåll är det nödvändigt att tillhandahålla inspektionsbrunnar. Därför beräknar du systemet med djupdränering, beräkna det önskade antalet brunnar och deras placering.

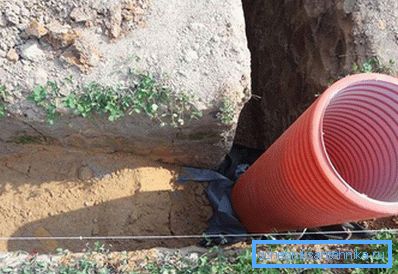

Avloppsbrunnen ska vara vid svängen, men inte längre än 20 meter från avloppsvridningen, och på en platt sträcka - var 30-40 meter. Placera avloppet väl vid den lägsta punkten, med hänsyn till lämplig urladdning av vatten i ravinen eller pumpa ut med en dräneringspump.

Har korrekt utfört alla beräkningar för byggandet av avloppssystemet, kan du vara säker på dess kvalitet och hållbarhet.
