Externa avloppsnät: struktur- och regelverkskrav

05-02-2018
Utomhus avloppsvatten

Hur fungerar avfallssystemet utanför huset? Vilka material används för sin konstruktion? Finns det några byggkoder för externa avloppsnät? Låt oss försöka lista ut det.

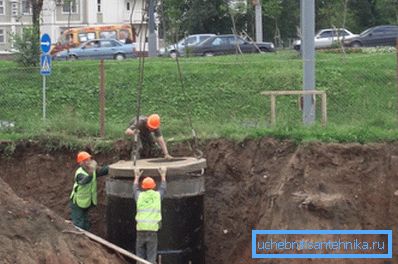

Installation av avloppsbrunn.

Enhet: nästan komplicerat

Låt oss först få reda på hur allting fungerar.

Efter att ha lämnat avloppssystemet hemma, kommer vätskautflöden in i brunnen. Ett typiskt system för att ansluta brunnarnas väggar med frigöringen är extremt enkelt: röret passerar genom ett hål i armerad betongring; Ingången är förseglad med en cement-sandmortel.

Botten av brunnen är ett betongbrickor som leder avloppet till anslutningsröret mellan brunnarna. Antalet brunn motsvarar i regel antalet ingångar i en lägenhetsbyggnad. Avloppsriktningen för avloppsvattnet väljs med hänsyn till terränglättnaden.

Captain Obviousness föreslår: i avsaknad av en lutning eller behovet av att tvinga avlopp att röra sig i riktning mot att höja terrängen, kan rörelsens avlopp uppnås genom att man varierar brunnarnas djup. Dessutom trycks vissa avloppsplatser i vissa fall. Fecal pumpar är ansvariga för återvinning av avloppsvatten.

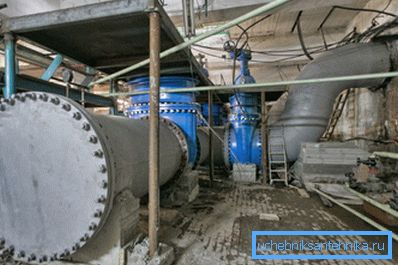

Pumpningsavloppsstation nummer 2, staden Lyubertsy.

När avloppsvattenflöden sammanfogas ökar diametern på rören som förbinder brunnarna. Alla urladdningar i ett distrikt eller flera stadsdelar kombineras i en kollektor - The Biggest Pipe, som transporterar innehållet till reningsverket. Där filtreras, desinficeras och släpps avloppsvattnet till reliefen eller till någon lokal vattenkropp.

Vilka material används vid byggandet av olika avloppsanläggningar?

  • Det traditionella materialet för brunnarnas väggar - röd keramiksten - för ungefär ett halvt sekel sedan ersattes armerade betongringar; nu ersätts de gradvis av polyeten- och polypropenbrunnar.
  • Rör är gjorda av gjutjärn och plast - polyeten, polypropen och polyvinylklorid. Asbestcement, keramik och armerad betong används mindre vanligt.
  • Förstärkt betong och keramiska rör används för uppbyggnad av samlare. Förutom dem, i många städer kan du hitta samlare med tegelbågar och monolitiska armerade betongkonstruktioner.

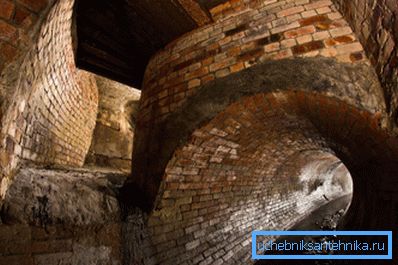

Tegel samlare i Moskva.

Regelverkan

Vi måste undersöka två dokument som är direkt relaterade till de ämnen som är av intresse för oss.

  1. SNiP på externa vatten- och avloppsnät har numret 3,05.04-85 och sattes i drift 1986.
  2. Dessutom regleras lagring av externa avloppsnätverk enligt reglerna SP 32.13330.2012. Den deklareras som en uppdaterad version utfärdad samtidigt med föregående SNiP 2.04.03-85.

Låt oss välja de viktigaste punkterna i texten.

SNiP 3.05.04-85

Utläggning av externa nät av vattenförsörjning och avloppsvatten med användning av klockformade rör på marken med en sluttning utförs med orientering upp mot hylsans lutning.

Riktigheten av avloppssektionen mellan brunnar kontrolleras med en spegel för clearance. Horisontell tolerans - högst en fjärdedel av diametern, eller inte mer än 5 cm i varje sida; vertikala avvikelser är inte tillåtna. Inspektion av varje sektion utförs två gånger - före och efter återfyllning av rörledningen.

Avvikelsen på toppen av avloppsröret från konstruktionspositionen får inte överstiga 30 millimeter oavsett platsens längd.

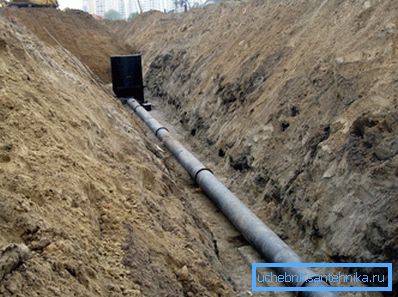

Röret mellan brunnarna borde vara helt rakt.

Rörbeslag centreras vid läggning, så att spaltbredden är konstant.

Under avbrott i läggning är rörens ändar dämpade.

Fogar med sockelförseglingar kan inte fogas ihop.

Gjutjärnspipor

Gjutjärnens rörbeslag är förseglade med en cabol (tjära eller bituminerad hamp). Det är önskvärt att skydda tätningen med ett asbestcementlås. Dessutom är tätningsmedel och gummi-o-ringar tillåtna.

Djupet av inbäddning av uttaget regleras av dokumentet.

Diameter av rör, mm Förseglingsdjup, mm
rep-garn Cabol och asbestcementlås tätningsmedel
65-200 35 30 50
250-400 45 35 60
600-1000 50 40 70

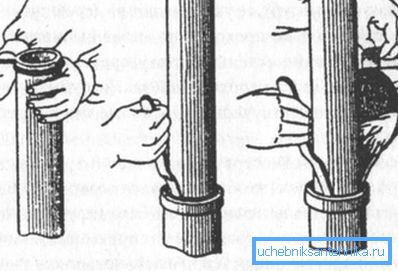

Embossing av sockeln med cementlåsens tätning.

Asbestcementrör

Storleken på klyftan mellan ändarna på de anslutna rören är:

  • Med en diameter upp till 300 mm - 5 mm.
  • Med en diameter över 300 mm - 10 mm.

Innan du kopplar av avloppsrören till kopplingen, gör ett märke som anger kopplingens start- och arbetsläge.

Sammansättningarna av asbestcement-delen med gjutjärnet 1 är gjorda med gjutjärnsprodukter.

Betong och armerad betong

De används främst för stormavlopp.

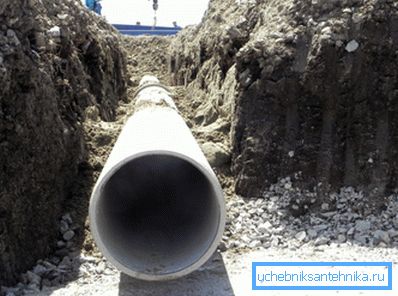

Lägg av dräneringsröret med armerade betongrör.

Storleken på klyftan mellan ändytan och tryckytan vid uttaget är:

  • För tryckavlopp med en diameter upp till en meter - 12-15 mm, över en meter - 18-22.
  • För avloppsvatten med diameter 700 mm - 8-12 mm, över 700 mm - 18-22.
  • För faltsevy anslutningar - till 25 mm oberoende av diameter.
  • Metoder för tätning av fogar liknar dem som beskrivs för gjutjärnspipor - med ett ändringsförslag: användningen av endast polysulfidtätningsmedel rekommenderas. Djupet av inbäddning regleras i detta fall också:
Diameter, mm Förseglingsdjup, mm
rep-garn Cabol med asbestcementlås tätningsmedel
100-150 25 25 35
200-250 40 40 40
400-600 50 50 50
800-1600 55 55 70
2400 70 70 95

Observera: för avloppsrör kan socketet förseglas till full djup med cementkvalitet B7.5. När du förbereder lösningen med egna händer tas 5,24 delar sand för 1 del cement.

keramik

Spalten mellan ändarna med en diameter på upp till 300 mm är 5-7 mm, med stora diametrar - 8-10.

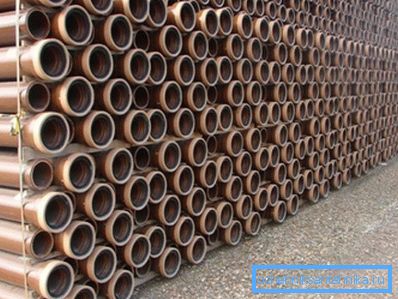

Flared keramisk avloppsrör.

För att täta socklarna kan du använda:

  • Vi känner oss redan bekant med cabol med låsningen av cementmortelklass B7.5.
  • Asfaltmastik (vid temperaturer av avloppsvatten ej högre än 40 C).
  • Polysulfid tätningsmedel.

Instruktioner för val av inbäddningsdjup finns här:

Diameter, mm Förseglingsdjup, mm
rep-garn Kabolka med lås Mastic, tätningsmedel
160-300 30 30 40
350-600 30 38 45

plast

Under de senaste åren har plastiska avloppssystem väsentligen gjort konkurrerande lösningar flyttas åt sidan. Den främsta anledningen till dess popularitet är priset: låt oss säga att PVC-rör är billigare än gjutjärn 3-5 gånger.

Installationsanvisningarna i SNiP avser rör av polyeten och polyvinylklorid.

  • Anslutningar av polyetylenpipeliner tillverkas med hjälp av stryksvetsning eller socketsvetsning. Samtidigt kan olika typer av polyeten (HDPE och LDPE) inte sammanfogas.

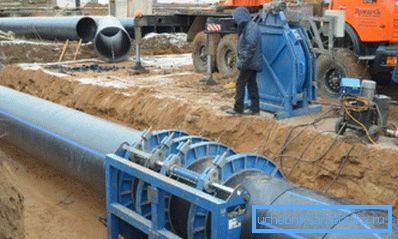

Buttsvetsning av HDPE-rör.
  • Konstruktion av externt vattenförsörjning och avloppsnät med polyetenrör och rördelar kan utföras vid temperaturer som inte är lägre än +10 C. I kylan utförs svetsning i ett uppvärmt rum (till exempel i ett mobiltält uppvärmd med dieselvärmepistol).
  • Svetsplatsen måste skyddas mot damm och kontakt med snö eller regn.
  • PVC-rör anslutna med lim eller med gummitätningar. För bindning används gipk-127 lim. Platsen för limning bör inte utsättas för mekanisk stress i 15 minuter; Hydrauliska tester utförs inte tidigare än en dag.

En viktig punkt: Den temperatur vid vilken bindning utförs är också begränsad. Det ska vara +5 - +35 grader.

testet

Hur testas utomhusvatten och avloppsnät?

Tryckledningar testas hydrauliskt, pumpar vatten. Om det emellertid finns tekniska problem med inlämningen kan vissa rörledningar testas med flyg.

I vilka fall är pneumatiska tester tillåtna?

  • Med arbetstryck av asbestcement, armerad betong och gjutjärnspipelines upp till 5 atmosfärer.

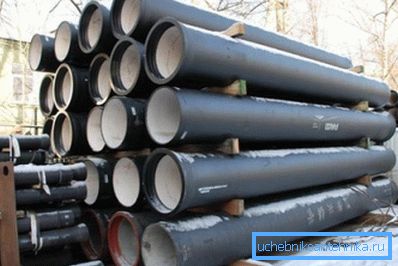

I tryckstängerna för fotostål.
  • Med ett arbetstryck av underjordiska stålrör upp till 16 atmosfärer, över marken - upp till 3. Emellertid är läggandet av avlopp med stålrör det sällsynta undantaget.

Referens: Ett övertryck på 1 atmosfär (1 kg / cm2) höjer vattenkolonnen till en höjd av 10 meter. Således kan luft testas med avloppsvatten med en höjdskillnad på upp till 50 meter.

Test utförs i två steg:

  1. Efter dockning av alla leder och partiell fyllning med jord (upp till hälften av vertikal diameter). I detta sammanhang bör vara tillgänglig för inspektion.
  2. Efter den sista återfyllningen utförs ett upprepat test - redan i närvaro av kunden och företrädare för den operativa organisationen.

Vad med icke-tryckledningar, som för det mesta innehåller avloppsvatten?

Om du förenklar formuleringen i dokumentet kan läckagetestet utföras på två sätt:

  1. Vid låga grundvattennivåer (i torra jordar) fylls rörledningen med vatten. Dess nivå bör inte falla under testet.
  2. Vid hög grundvatten, tvärtom, kommer bristen på vatten i rören att indikera täthet.

Som överenskommet med kunden kan provningen av rörledningen vara selektiv.

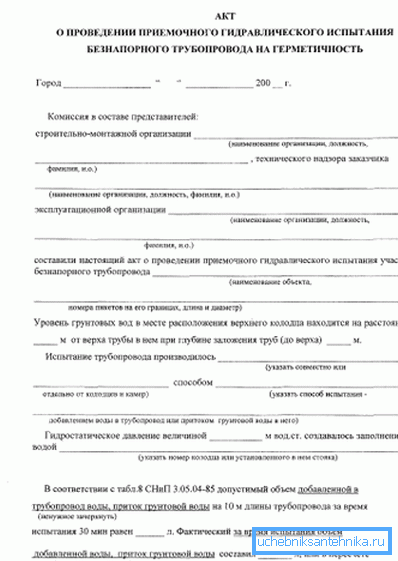

Testcertifikat.

SP 32.13330.2012

Vilka krav måste uppfylla det externa avloppsnätet enligt SP 32.13330.2012?

Vid utformning av ett avloppssystem bör möjligheten att använda behandlade avloppsvatten för vattenförsörjning av produktion och bevattning av jordbruksmark eller landskapsplanering övervägas.

Vid anslutning till avloppsnätet av företag utanför deras territorium är kontrollbrunnar konstruerade.

I vissa fall är det nödvändigt att föreskriva installation av en avloppsmätare:

  • Om företaget inte har någon centraliserad vattenförsörjning eller levereras med vatten från flera källor.

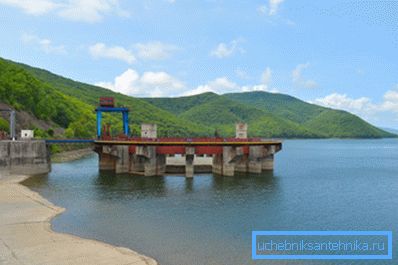

Många företag har egna vattenintag.
  • Om produktionsprocessen innebär en obalans mellan vattenförbrukning och utsläpp på mer än fem procent.

Kombinering av avloppsvatten från flera företag tillåts, men först efter att de passerat kontrollbrunnarna.

Graden av avloppsrening regleras av kommunala tjänster. Vid bortfall av avloppsvatten med dessa krav tilldelas arbetet med den preliminära behandlingen till företaget.

Avlopp från vissa områden kan inte släppas ut i stormavlopp utan föregående rengöring.

Listan innehåller:

  • Industriella zoner av företag;
  • bilpool;
  • Bensinstationer;
  • Byggarbetsplatser;
  • Busstationer och parkeringsplatser;
  • Köpcentra;
  • Lager.

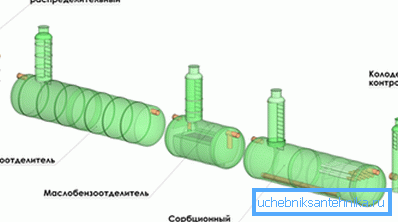

Schema för lokala behandlingsanläggningar.

För att säkerställa oavbruten drift av avloppssystemet rekommenderas ett antal åtgärder:

  1. Dubbling av energikällor i tryckområden. Som backupkälla kan användas som en autonom kraftverk eller ett batteri.
  2. Dubbling av kommunikation och enheten av förbikopplingslinjer för att lösa problemet med salvoutsläpp.
  3. Anordningen av bufferttankar, återfylld med salvourladdning och pumpad senare i normalt läge.
  4. Avsnitt av avlopp med möjlighet till sektionsavveckling för reparation eller underhåll.

De minsta diametrarna för rör för gravitationens avlopp bestäms av det servade objektet:

objekt Minsta diameter, mm
Gatanätverk för hushållsavloppsvatten 200
Intra kvartalsnät för hushållsavloppsvatten 150
Stormgatanätverket 250
Storm Intra Network 200
Gatnätverk i bosättningar med en daglig vattenförbrukning på mindre än 300 m3 150
Industriellt nätverk 150

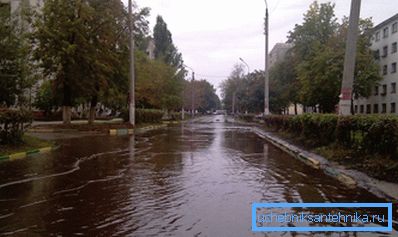

Sänkt nedbördsdiameter leder till ganska förutsägbara konsekvenser.

slutsats

Vi hoppas att informationen och regelbundna referenser kommer att vara användbara för läsaren. Som vanligt finns ytterligare material på utomhusavlopp i videon i den här artikeln. Lycka till!
