Avstånd mellan avloppsbrunnar och andra standardkrav
Syftet med att skriva denna artikel är att sammanställa de grundläggande kraven på dimensioner och avstånd, vilket bör följas när dräneringssystemet läggs. Vi måste ta reda på hur minsta avståndet mellan avloppsborrningarna kan vara, hur stor är skyddszonen på behandlingsanläggningen och hur mycket avloppsrörets diameter kan vara. Så gå.
Källor för information
Den viktigaste informationskällan för oss kommer att vara Sovjetunionens statskommitté för byggande, SNiP 2.04.03-85, antagen 1986. Det reglerar placeringen av externa avloppsnät och byggandet av relaterade strukturer.
Det är nyfiket: SNiP 3.05.04-85 antogs nästan samtidigt med beskrivningen av kraven för byggandet av externa vattenförsörjning och avloppsnät. Om det första dokumentet huvudsakligen ägnas åt design av avfallssystem, fokuserar den andra på material som används och installationstekniken.
Vi måste samla information i ett annat dokument - regelboken för joint venture 32.13330.2012. Detta är en uppdaterad version av SNiP 2.04.03-85, godkänd 2013, som inte avbryter dess effekt, men introducerar några tillägg till texten.
brunnar
Låt oss börja med kraven på brunnarnas placering. För att göra detta måste vi börja med att undersöka deras typer.
Typer och syfte
- Inspektionsbrunnar tjänar till att styra avloppssystemet och, viktigast av allt, att rengöra det vid oundvikliga blockeringar.

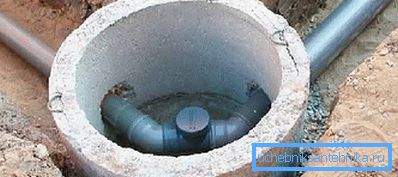

- Rotary - utför samma funktion vid förändringspunkterna för lagerets rörelseriktning. Varje rörböjning är alltid en plats för ökad risk; åtkomst till det löser helt detta problem, så att du kan rensa täppan när det inträffar.
- Differential lutningskompensation. Överdriven förspänning är inte mindre skadlig för avloppsarbetet än dess frånvaro: överdrivet snabb förflyttning av avlopp leder till det faktum att fasta fraktioner ackumuleras i röret och gradvis minskar dess frigöring.
- Hubbar är utrustade på ledningarna i rörledningarna.
plats

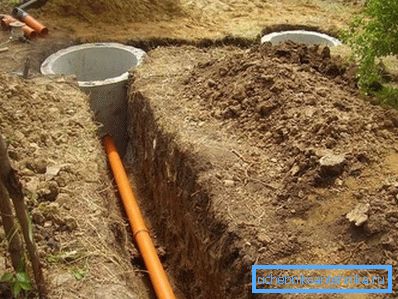

Det minsta avståndet mellan avloppshål i enlighet med SNiP för brunnar bestäms av rörets storlek som förbinder dem.
| Diameter, mm | Kortaste avståndet, m |
| 150 | 35 |
| 200 - 450 | 50 |
| 500 - 600 | 75 |
| 700 - 900 | 100 |
| 1000 - 1400 | 150 |
| 1500 - 2000 | 200 |
| Över 2000 | 250-300 |
Nodbrunnarna är, som det är lätt att gissa, utrustade på alla ställen i samband med avloppsledningar; roterande - där röret ändrar riktning. Dessutom bör de tillhandahållas i projektet vid ändringspunkten för sluttningen eller sektionen.
dimensioner

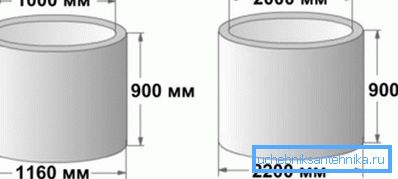

Sektionen av rundbrunnen bestäms återigen av rörets sektion:
- Upp till 600 mm - 1 m;
- 700 mm - 1,25 m;
- 800-1000 mm - 1,5 m;
- 1200 mm - 2 m.
Men med en djup på mer än 3 m är den minsta diametern 1,5 m.
Höjden på brunnets arbetsdel (från brickan eller hyllan till locket) är vanligen lika med 1800 mm. Det är uppenbart att anvisningarna inte alltid är tillämpliga: Terränglindringen kan tvinga att öka eller minska djupet. Om det är 1,2 meter eller mindre ökar tvärsnittet med ovanstående värden med 300 mm; medan det inte borde vara mindre än en meter.

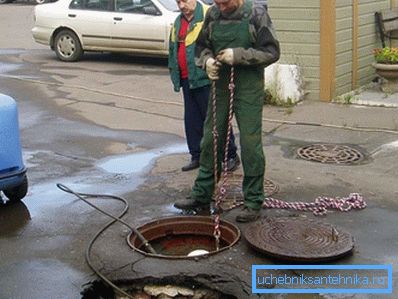

Throats är inte gjorda 700 mm; Vid användning av stora rör måste de hoppa över rengöringsverktyg.
rör
När avloppssystemet ska läggas på följande minsta värden på rörstorlekar:
| objekt | Minsta diameter, mm |
| Intrakvarter bostads- och industrinät | 150 |
| Gatnätverk för hushålls och industriell användning | 200 |
| Inom kvartals storm nätverk | 200 |
| Street storm nätverk | 250 |
| Intrakvarter och gatunät i bosättningar med en utsläppsvolyma på mindre än 300 m3 per dag | 150 |

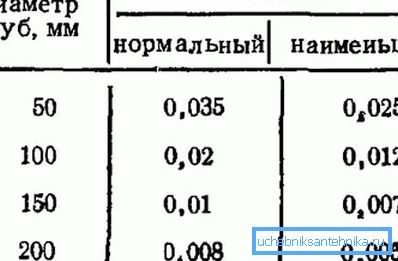

Dessutom reglerar SNiP höjden på rören.
Det är relevant inte bara för externa nätverk: samma värden bör följas vid byggandet av interna avloppssystem med händerna.
- För 50 mm rör är den optimala lutningen 0,035 (3,5 cm per linjär meter).
- För 110 - 0,02.
- 150-0,01.
- 200 - 0,008.
Sanitära skyddsområden
Deras storlek bestäms av såväl typ av struktur som dess prestanda.
| struktur | Storleken på hygienskyddsområdet i meter med en kapacitet, tusen m3 / dag | |||
| Upp till 0,2 | 0,2-5 | 5 - 50 | 50 - 280 | |
| Filtreringsfält | 200 | 300 | 500 | - |
| Jordbruks bevattning fält | 150 | 200 | 400 | - |
| Biologisk damm | 200 | 200 | 300 | 300 |
| Pumpstation | 15 | 20 | 20 | 30 |
Vad borde vara avståndet från avloppet till källaren av stugan?
Här är parametrar som bör följas vid utformning av ett autonomt avloppssystem för ett privat hus (kapacitet - mindre än 15 kubikmeter per dag).
- Sanitetsskyddsområdet för det underjordiska filtreringsfältet är 15 meter.
- För filterfilter eller sand och grusfilter är det 25 m.

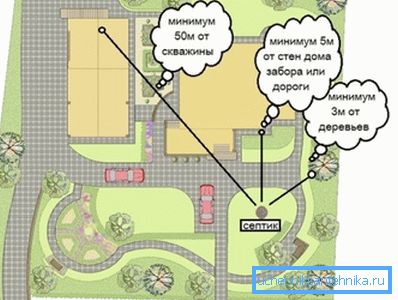

- Septiktanken kan byggas 5 meter från fundamentet och filtret är väl inbyggt i 8.
Vänder, djup
Vad är den minsta svängradie för ett kollektorrör?
- Med dess tvärsnitt upp till 1200 mm är det lika med rörets diameter.
- Om röret är tjockare än 1200 mm är minsta svängradie lika med dess fem diametrar.
Viktigt: I det senare fallet bör inspektionsbrunnar byggas i början och i slutet av vridkurvan.
Vad är minsta djup som du kan lägga i avlopp?
Värdet bestäms först och främst av djupet av markfrysning och erfarenheten av driftavloppsnät i regionen.

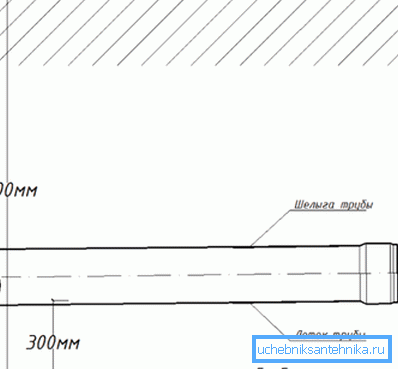

Om det inte finns några driftsdata är avloppsrörets minsta djup:
- Med ett tvärsnitt på upp till 500 mm - 0,3 m över djupet av markfrysning;
- Med ett större tvärsnitt - 0,5 m över frysningsgraden.
I båda fallen kan avståndet från toppen av röret till markytan eller ett nollnivåmärke inte vara mindre än 0,7 m. Priset för brytning av denna regel är en ökad sannolikhet att rören fryser vid frostskyddet och skador genom att passera fordon. Om av någon anledning tillståndet är opraktiskt, stansas rören i ett betongbricka och dessutom isoleras.
slutsats
Vi hoppas att materialet som erbjuds läsaren kommer att hjälpa honom med design och självkonstruktion. Som vanligt innehåller videon i den här artikeln ytterligare tematisk information. Lycka till!
