Vilka rör som ska användas för varmt vatten golv: en översyn

Moderna innovationer på byggmarknaden gör att du kan göra lägenheter eller hus mycket bekvämare. Och särskilt här står vattensystem av varma golv, som är sammansatta av olika material, ut. Och som regel är det i så fall de svåraste stunderna för en oerfaren person att beräkna röret för ett varmt vattengolv och valet av dess typ.

I den här artikeln kommer vi att ta itu med dessa problem, och dessutom kommer vi kortfattat att överväga hur sådana strukturer samlas med egna händer.

Låt oss börja med den viktigaste punkten.

Typ av rör

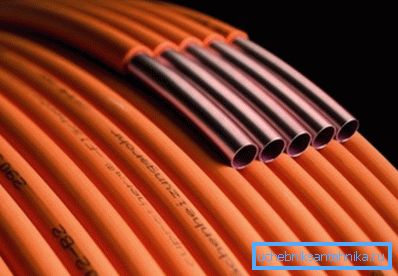

För enkelhets skull presenteras egenskaper och typer av rör i jämförelsetabellen:

Så om vi pratar om vilka rör som ska användas för varmt vatten golv visar det sig att "guldmedlet" mellan pris och kvalitet är metallplastprodukter.

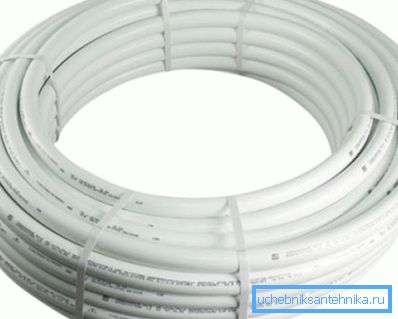

Dessutom läggs metallplast ganska lätt - linjerna är flexibla och hållbara. Hur sådana vikar rullas ut - så de kommer att ligga, utan några inversa förlängningar.

Observera att trots att det finns metall i produktstrukturen behöver de fortfarande skyddas så mycket som möjligt när man häller golvet eller borrar det med en perforator. Fasta partiklar av flytande betong kan skada metallplast så att sprickor kommer att dyka upp i det, och borren kommer tyst att passera genom aluminium helt och hållet.

Därför häller du på screed, försök att inte gå på "highway", och om du planerar att borra golvet, kom ihåg placeringen av raderna i värmesystemet.

Vi har ungefär bestämt vilka rör som är bäst för ett varmt vatten golv med en genomsnittlig budget.

Låt oss nu titta på hur man beräknar det önskade materialet i systemet.

Utformningen av motorvägen och beräkning av bilder

Faktum är att en plan är en enkel process.

Här är det nödvändigt att agera något så här:

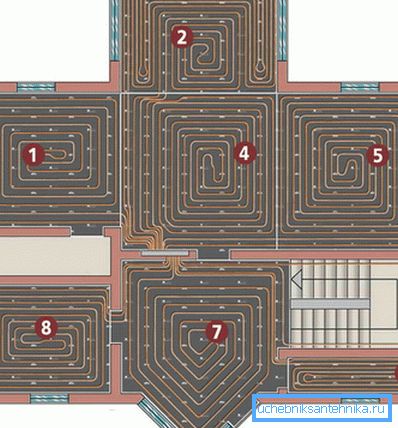

1. Vi gör en plan i rummet på en skala där vi markerar de platser där möblerna kommer att stå. Där det kommer att ligga - systemet behöver inte dras ut, eftersom det inte finns någon punkt i uppvärmning, till exempel ett skåp - nej, du kommer att hålla med.
2. Rita strukturens layout. Det är bäst att planera det på så sätt - från den punkt där man levererar varmt vatten, ruttas ruten (som genom spiral) in i mitten av rummet. Och sedan från centrum av linjen avgår till urladdningsstället. Detta arrangemang ger en effektivare och jämnare uppvärmning av rummet.
3. Med utgångspunkt från ritningen beräknar vi det nödvändiga metriska området av metallplastfacket.

Var uppmärksam på att det inte rekommenderas att göra en "spår" från konturen mer än 60 meter. Om systemet har ett sådant bildmaterial, kyler hetvattnet ganska snabbt, vilket påverkar värmeeffektiviteten.

När det gäller parametrarna är de flesta produkter med en diameter som sträcker sig från 15 till 20 mm optimalt lämpliga. Som du kan se är beräkningen av ett vattenuppvärmt golvledning verkligen en snabb och enkel sak.

Men med församlingen är allt inte så enkelt - det finns nyanser. Vi kommer att förstå allt med ett tydligt exempel.

Installation av golvvärme

Så, som ett visuellt exempel, tar vi organisationen av ett system av metall med en layout på principen om en spiral. Uppvärmning kommer att ske i lägenheten i en flervåningsbyggnad, eftersom det här är det svåraste fallet på grund av behovet av att isolera taket (ta reda på vad som är komprimering för HDPE-rör).

Vi fortsätter till installationen.

Förberedande arbete

I detta skede bör du fortsätta enligt följande schema:

1. Rensa golvplanet från skräp och främmande föremål.

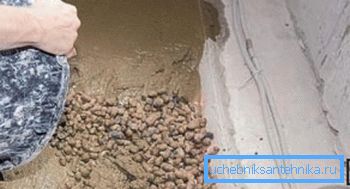

2. Fyll grovbeläggnings terrängen av lerabetong.

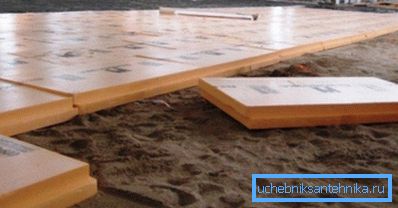

1. Efter att betongen torkar fastar vi ark av expanderad polystyren ovanpå (skummet passar, det behöver bara vara tjockt, vilket innebär att golvets totala tjocklek blir större som ett resultat). Plattor är enklaste att fästa på speciella klämmor med ett stort lock.

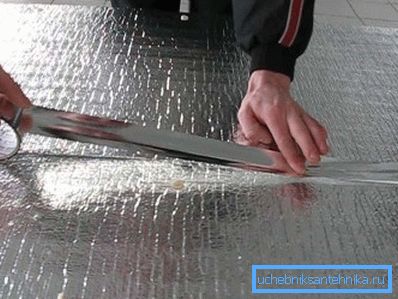

1. Lägg foliefilmen ovanpå isoleringen. Om detta inte är klart kommer systemet att värma inte bara golvets ytbehandling, utan också överlappningen. Det är helt enkelt det område du behöver värmer upp mycket långsammare.

Detta avslutar förberedelsen. Vi går vidare till nästa steg.

Rörläggning

Här utförs allt i följande ordning:

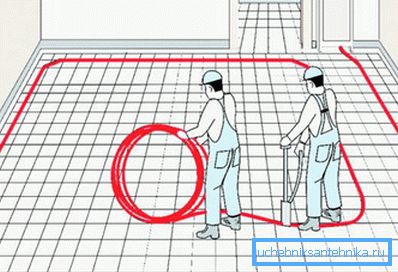

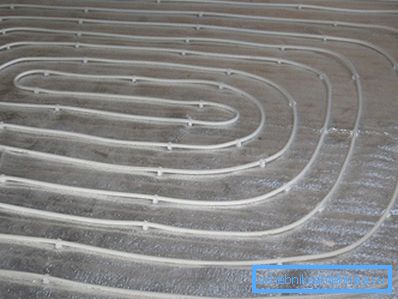

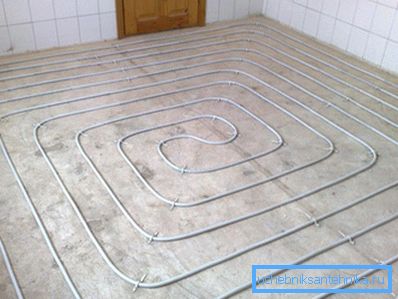

1. Vi tar bukten med metallplast, lämnar ena änden av röret nära varmvattenförsörjningspunkten och börjar spola spåret, lägger det på golvet i en spiral, rör sig inåt som det var mot mitten av rummet. Försök samtidigt lägga allt så att avståndet mellan de parallella linjerna är ca 15-20 cm.

1. När du når mitten, gör en vändning, som den var, och återvända med samma spiralprincip till punkten för avkylning av det kylda vattnet.

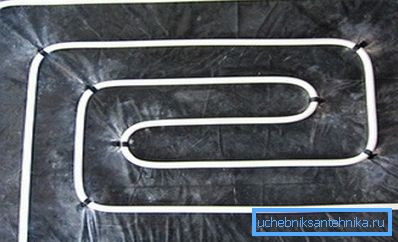

1. Fixa rören till golvet med hjälp av fästanordningar och klämmor.

1. Anslut änden av "rutt" till VVS-systemet.

Kör vatten i rören (om trycket är lågt kan du behöva installera en extra pump). Om det inte finns några läckor kan du fylla mållinjen.

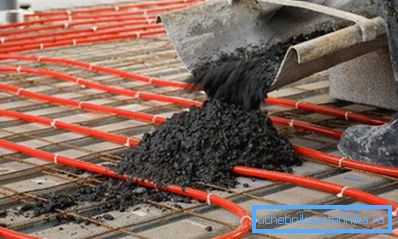

Var bara uppmärksam på det faktum att när vi ansåg frågan om vilka rör som skulle väljas för ett vattenuppvärmt golv var det en viktig nyans för metallplast: vid uppvärmning expanderade sådana produkter lite. Det är därför som du behöver organisera allt så att det är varmt vatten när stryken stelnar i systemets ledningar under de första 5-6 timmarna.

Om det inte existerar, kommer DSP att härda fullständigt, och sedan kommer röret att ha ingenstans att expandera.

Låt oss nu sammanfatta översynen.

slutsats

Vi räknade ut vilka rör att välja ett varmt vatten golv och varför. Vi tog också hänsyn till alla möjliga alternativ i jämförelsetabellen och gav också tydliga instruktioner för installationsschemat och principerna för beräkning av materialet (se även artikeln rör och fittings av tvärbunden polyeten: tekniska egenskaper och installationsegenskaper).

Vi hoppas att du använder den information som erhållits i praktiken. Och om du vill lära dig mer användbar information finns det också en extra video i den här artikeln för dig - se den.
