Vertikala radiatorer - deras typer, beräkning och anslutning

Omedelbart bör det sägas att vertikala radiatorer används inte bara som värmeanordningar utan också som föremål för dekorativ dekoration i rummet - något som ett originalt tillägg till inredningen. Tal i det här fallet handlar om vattenuppvärmning, så vi är intresserade av rörformiga och paneltypenheter av bimetall eller aluminium, liksom deras operativa egenskaper.

Dessutom uppmärksammar vi några nyanser vid installationen av sådana värmare och dessutom visar vi videon i den här artikeln.

Vertikala radiatorer

Om du vill använda vertikala, icke-standardiserade, långa värmningsradiatorer inomhus (upp till 1800 mm i höjd) måste du förstå att de inte kan installeras under fönster.

Därför förlorar du ytterligare värmeisolering, eftersom det varma luftflödet som stiger upp framför fönstret skär av det kalla flödet som kommer från glaset. Men samma situation skapas med golvvärmesystemet, så det här är inte kritiskt.

arter

  Obs. Faktum är att alla radiatorer för ett vattenvärmesystem är vertikala, eftersom deras drift sker i enbart en sådan position. De kan tillverkas av olika metaller och detta beror faktiskt på deras vikt och pris. Dessutom kan det direkt påverka effektiviteten i värmeöverföringen.

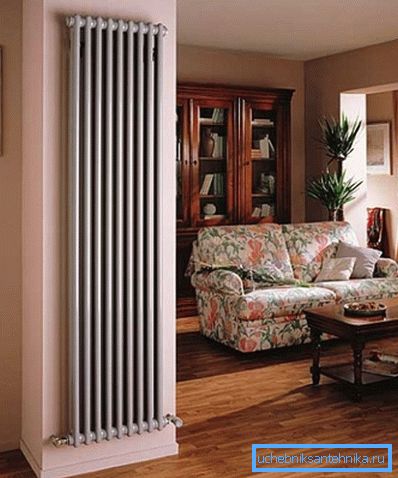

• Ståljärnens vertikala radiatorer hör till kategorin rörformig (kolonnformig) sektion, det vill säga en sektion består som regel av två vertikala rör eller kolumner sammankopplade och antalet av dessa sektioner kan ringer upp efter eget gottfinnande.

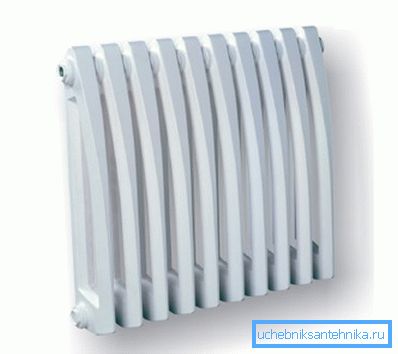

Gjutjärn är speciellt bra i centralvärmesystem, eftersom det värms upp länge på grund av dess tjocklek, men det håller värme under lång tid vilket är mycket bekvämt vid tillfällig kylvätsketillförsel. Småjärn-enheter har två stora nackdelar - det är en stor volym (för autonoma system är det för dyrt och för centraliserade dem är det nästan omärkligt) och en stor massa.

• För närvarande används stålvärmare ofta, men de är endast gjorda av paneltyp, som arbetar enligt konvektionsprincipen - de producerar inte rörformiga stålmodeller, även om de kan tillverkas oberoende, i en rostfri version. På grund av det stora antalet storlekar, låg vikt och relativt låg kostnad och attraktiv design, köps de ofta, men i de flesta fall gäller det bara autonoma värmesystem.

Den största nackdelen med sådana värmare är mottaglighet för korrosion, så anvisningarna rekommenderar inte att de används i system med centralvärme, eftersom läckage lätt kan uppstå där på grund av högt tryck.

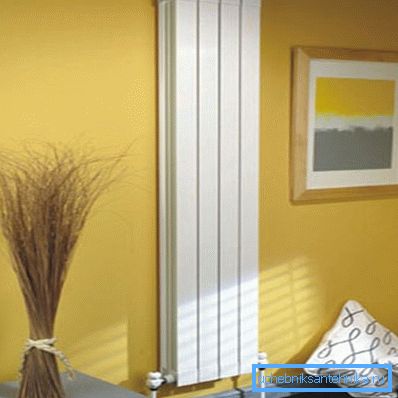

• Den största fördelen med aluminiummodeller är den högsta värmeavlöningen och den minsta vikten bland alla typer av värmare av detta slag, men bland fördelarna är det givetvis ett antal nackdelar. För det första är det inte meningsfullt att installera rörliga aluminiums vertikala radiatorer i centralvärmesystem, även i låghus, där arbetstrycket inte är mycket högt, eftersom ett speciellt korrosionsmedel måste tillsättas kylvätskan, och detta är endast möjligt i autonoma system. Dessutom är kostnaden för ett sådant batteri ganska högt, men dessa nackdelar är mer än att kompensera för den utmärkta utformningen av produkten.

• I utseende är aluminium- och bimetallmodeller mycket likartade, dessutom har den ena en tubformig kylvätskebaserad cirkulation, även om de tekniska egenskaperna hos sådana batterier är mycket olika från varandra.

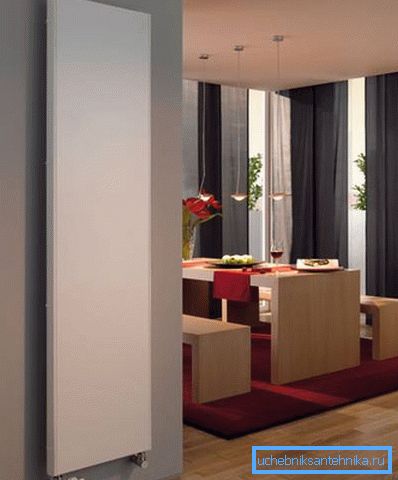

Således är den bimetalliska strukturen en rörformig behållare, där stål är inuti och aluminium är ute. Därför kan de stå emot det högsta trycket som är möjligt i värmesystem, och tack vare aluminium ökar deras värmeöverföring betydligt.

På VVS-marknaden är sådana modeller troligen den mest efterfrågade, eftersom de kan installeras i system med både autonom och centraliserad uppvärmning (sådana värmare är också demonterade i sektioner).

Spegel och platta radiatorer

Sådana modeller, som i toppbilden, är som regel vertikala värmningsaggregat med en lägre anslutning, vilket fungerar som ett utmärkt tillägg till rummet, samtidigt som det värms upp.

Kanske, för dekorativa fördelar är dessa de vackraste modellerna, även om de i stor utsträckning motsvarar andra värmare, så kommer de att ta upp så mycket utrymme som du behöver.

Sådana radiatorer har ett rörsystem med vattencirkulation och utmärkt värmeöverföring - till exempel presenterar vi under tabellen över ECA-produkter.

ECA-panelen slät

ECA-panelspegel

Beräkning och anslutning

Innan du ansluter värmaren till kretsen måste du beräkna deras nummer eller bara enhets effekt enligt volymen eller kvadraterutrymmet där installationen ska ske.

Antag att du installerar bimetalliska vertikala radiatorer, då måste du titta på kraften i ett avsnitt i de medföljande dokumenten, men till exempel tar vi 185W, det här är Mirado-parametrarna.

För rum med tak som inte överstiger 2,7 m och en väggtjocklek på minst 0,6 m används formeln S * 100 / P, där S är rummets yta, P är effekten av en sektion och 100 är antalet watt som är nödvändiga för uppvärmning av m². Om vi ​​tar rummet 30m², betyder K_{antal sektioner}= S * 100 / P = 30 * 100/185 = 16,2, men för självförtroende är det naturligtvis bättre att använda 17 sektioner.

Men sådana beräkningar kan också göras av rummets volym, speciellt om du har högt i tak eller använder du panelradiatorer som inte kan demonteras i sektioner.

Den använder formeln P = V * 41,

• där P är värmarens totala effekt,
• V är rummets volym
• och 41 är antalet watt som krävs för uppvärmning m³

Vi tar ett rum med samma område, men med ett tak på 3m får vi därför V = 30 * 3 = 90m³. Därför P = V * 41 = 90 * 41 = 3690-3,69 kW - det här är den totala effekten hos en eller flera värmare som krävs för ett sådant rum.

Om värmekretsen redan är monterad är det ganska enkelt att ansluta en hög radiator med egna händer, särskilt eftersom de vanligtvis har anslutning underifrån eller från undersidan.

Det är mycket viktigt att du fixar det på rätt sätt, och det var ingen skev och ingångarna motsvarade exakt placeringarnas placering på konturen, så att korrekt märkning av fästpunkterna på fästena är mycket viktigt. Varje värmare måste ha ventiler och fittings (kranar) vid inloppet och utloppet så att det kan demonteras autonomt.

slutsats

Inte alla rum behöver inte alltid samma lufttemperatur, för att reglera vertikala radiatorer separat från varandra används automatiska termostater av olika konstruktioner. Kärnan vid driften av en sådan anordning är att du ställer in önskad temperatur när ventilen stängs och när den faller öppnas passagen igen.
