Ventilen för radiatorn. principen för driften av

Av typ kan justeringsventilen för radiatorer klassificeras i två typer - det här är en mekanism med justerbar intensitet av kylvätskeflödet och diskret, vilket kan vara antingen öppet eller stängt.

Om allt är klart med den första enheten, är den andra termostaten uppdelad i elektronik med olika typer av logik och mekanisk, med olika fyllmedel, på vilka kvaliteten på operationen beror. Därför kommer vi att fokusera mer på termostatiska enheter och deras enhet, samt titta på videon i den här artikeln.

Klimatkontroll

Principen för driften av termostaten

• Värmebäraren som cirkulerar i värmesystemet har en viss temperatur som överförs till radiatorn, uppvärmningsluften i rummet och den vanliga ventilen reglerar flödeshastigheten, gör batteriet svalare eller varmare. När det gäller termostat regleras temperaturen i radiatorn, men det görs automatiskt, beroende på lufttemperaturen i rummet.
• Den termostatstyrda ventilen på värmningsradiatorn har ett fyllmedel (fast, flytande eller gas) som reagerar på lufttemperaturen, det vill säga vid uppvärmning expanderar den och trycker staven, blockerar kylmediet och när den kyls - smalnar och stången rör sig tillbaka, frigör passagen varm vatten som cirkulerar i kylaren. Den elektroniska termostatstyrenheten fungerar på ett liknande sätt, men det är mycket mer korrekt.

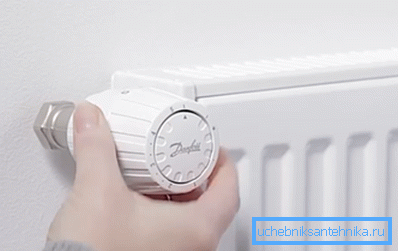

• Till exempel ställer du justeringsknappen på 3 - det motsvarar vanligtvis 20 ° C och cirkulationen av kylvätska fortsätter tills lufttemperaturen i rummet stiger till 21 ° C och när detta händer kommer fyllmedlet att expandera, bälgen kommer att trycka på stången och Passagen kommer att blockeras. När lufttemperaturen i rummet sjunker till 19 ° C, kommer fyllmedlet att minska i storlek och vattnet kommer att trycka tillbaka stången och öppna en passage för sig själv att cirkulera i kylaren.

Mekaniska termostater

Obs. Alla termostatregulatorer av mekanisk typ är uppdelade i tre grupper enligt fyllning av bälgen med olika fyllmedel. Så det kan vara fastämnen som paraffin, stearin eller ozokerit, flytande, som alkohol eller olja, eller det kan vara en flytande gas.

I fall där bälgen är fylld med paraffin, stearin eller ozokerit, hämmas reaktionsprocessen ganska - fyllmedlet når det önskade tillståndet endast 40 minuter efter att rummet har nått den önskade temperaturen.

Och eftersom enhetens reaktion är programmerad till en grad, har den helt enkelt inte tid att arbeta vid rätt temperatur och felet når som regel redan 1,5?. Det vill säga om du ställer in 20?, Då fungerar det inte 19-21 ° C, men 17,5-22,5 ° C respektive.

En annan negativ av en sådan anordning är inflytandet av utomstående faktorer, till exempel kan paraffinvax upphettas från kylskåpets baksida, som ligger i närheten eller kyls från drag. Mekaniska anordningar med fast fyllmedel anses emellertid vara mest tillförlitliga bland sina motsvarigheter (flytande och gas), förutom priset för dem är något lägre.

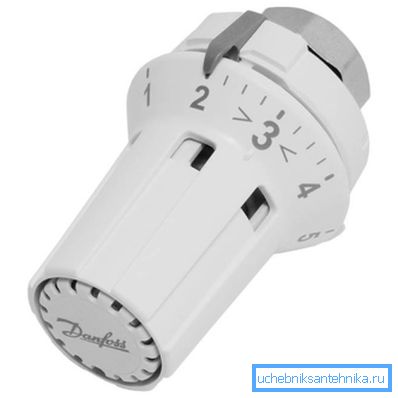

I de fall regulatorn är fylld med alkohol eller olja, reagerar bälgen mycket snabbare - det händer efter 25 minuter - nästan dubbelt så snabbt som med massivt fyllmedel. I utseende är dessa kranar kompaktare, eftersom bälgen här är mindre, därför är huvudet med justeringsknappen komprimerat i storlek.

En sådan anordning kan fungera korrekt vid en kylvätsketemperatur på 50-80 ° C, men felet är möjligt här och det kommer att vara 0,9-1,5 ° C beroende på tillverkaren.

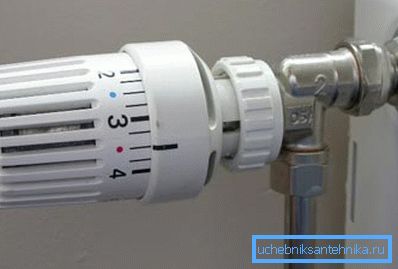

Bland mekanikerna kan en termostat med en gasbälg kallas den mest perfekta - dess fördröjning att reagera på en ökning eller minskning av temperaturen jämfört med fasta ämnen och vätskor är minimal.

Det tar honom bara 8 minuter att reagera på en förändring i lufttemperaturen i rummet - jämfört med 25 och 40 minuter, det här är väldigt lite! Anledningen till detta är ganska enkelt - bälgen är så avlägsen som möjligt från regulatorens väggar, vilket ökar känsligheten, eftersom externa faktorer här kan ha minimal effekt.

Obs. Temperaturregulatorer av vilken typ som helst, direkt och vinkelformad, rekommenderar inte instruktionen att installera nära uppvärmningsanordningar, i drag och bakom gardiner. Dessa faktorer bidrar till mekanismens misslyckande.

DANFOSS termostatregulatorbord

Elektroniska termostater

En elektronisk termoventil för en värmningsradio kan vara av två typer - med öppen och sluten logik, det vill säga det första alternativet är föremål för programmering, och den andra är inte.

De skiljer sig i applikation, till exempel enheter med sluten logik installeras direkt på radiatorer, och programmerbara regulatorer installeras i oberoende värme som styrenhet. Den samlar information om temperaturen i varje rum med en fjärrgivare och har därmed möjlighet att reglera den totala temperaturen.

En signifikant nackdel med elektroniska termostatventiler är deras höga kostnader och beroende av kraftkällan. Om batteriet är dött eller batteriet är dött, slutar enheten fungera.

Obs. När de är monterade på radiatorer av termostater av vilken typ som helst, måste de (batterier) förses med stoppventiler. Detta kan antingen vara en konventionell kulventil eller en konventil.

Ytterligare kontroller

Om du har en separat krets installerad på uppvärmning, är det förutom radiatorer ett golvvärmesystem också inblandat, då behöver du definitivt installera en balanseringsventil, eftersom batterierna och golvet behöver olika temperaturer. Beroende på kretsens konstruktion (dess förgrening) kan du använda en trefas eller fyrvägs termostatventil som omfördelar kylvätskan över önskad (specificerad) temperatur.

Funktionsprincipen här är ganska enkel. Från kedjan går kylvätskan in i trevägsventilen med samma temperatur som behövs för att värma upp radiatorerna, men för högt för ett uppvärmt golv.

Därför blockerar ventilen riktningen mot golvet och släpper ut vatten i returröret - när röret på golvet kyler ner - öppnar ventilen och cirkulationen återgår till en viss temperaturpunkt.

slutsats

Sammanfattningsvis vill jag nämna inställningarna för termostater, vilket nödvändigtvis måste göras efter installationen med egna händer - utan dem kan du inte anpassa inklimatet. För att göra detta måste du stänga alla fönster och dörrar, vrid regulatorknappen helt åt vänster och vänta tills temperaturen i rummet stiger över den önskade 5-6? C.

Därefter vrider du vredet helt till höger och väntar tills temperaturen sjunker till önskad och börjar långsamt att öppna regulatorn tills du hör ljudet av vatten - lämna det i denna position.
