Vedeldad spis med vattenuppvärmning i huset

Frågor att värma hemmet har alltid intresserat våra landsmän, för det här är nästan den grundläggande faktorn för komfort. Naturligtvis finns det många olika erbjudanden på marknaden nu, men elpannor är inte överkomliga för alla, men gas är inte överallt. På den här bakgrunden är en tegelkamin med vattenuppvärmning med händerna knäppta den optimala lösningen.

Egenskaper av tegelugnar

Alla typer av strukturer av detta slag har varit kända i flera hundra år och har länge bevisat sin tillförlitlighet. Men att föredra sådan uppvärmning måste du väga för och nackdelar.

Vad är bra ett sådant alternativ

• Om du försöker värma huset med en vanlig brännkamin, sedan i genomsnitt 1m? konstruktioner som kan värma 30m? området av ett standardhus med tak upp till 3m. Följaktligen visar sig att ju större huset, desto mer behöver du bygga en spis. Systemet, som har inbyggda vattenregistren, genererar 2,5 gånger mer värme och kan vara ganska blygsam i storlek.
• Om instruktionerna för läggningsstrukturer utfördes i enlighet med alla krav, kommer ugnen att tjäna trogen i mer än ett dussin år. Förebyggande inspektion och kosmetiska reparationer under någon ägares kraft, till skillnad från versionen med en fast bränslepanna.

• För närvarande finns det flera gemensamma projekt, om den ryska kaminen inte är lämplig för varje rum, plus att installationen kräver hög kvalifikation, då kan svenska eller nederländska tegelkaminar med vattenuppvärmning med egna händer med en stark längtan vikas.
• En annan positiv aspekt av sådan uppvärmning är att det i det här fallet inte alls är nödvändigt att bygga komplexa flerkanaliga strukturer, om frågan om närvaro av stekytan inte är nödvändig, då kan ett sådant system monteras på basis av en konventionell eldstad.

Viktigt: Om den maximala effektiviteten hos en traditionell tegelkonstruktion inte överstiger 50%, då man använder goda register, kompetent rörledning och inbäddad i cirkulationspumpsystemet för uppvärmning, kan effektiviteten nå upp till 85%, vilket är ganska jämförbart med moderna bränslepannor.

• Inte den sista rollen spelas av priset på byggmaterial och bränsle.. Designen själv kan vikas från det material som återstår efter byggnaden av huset. När det gäller bränsle är ved, kol eller briketter inte extremt dyra typer och är ganska tillgängliga för nästan alla.

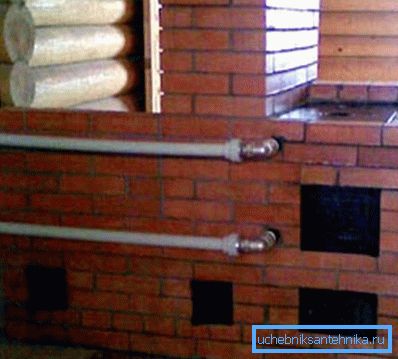

• De flesta konstruktionerna är utrustade med stekyta och en ugn, vilket möjliggör matlagning parallellt.

Systemfel

• För att starta systemet med konstruktionsförmåga tar det tid, till skillnad från elenheter, att värma upp strukturens tegelväggar och värmebäraren i rörledningarna tar minst en halvtimme.

• Om man ska jämföra med fasta bränslepannor med jämförbar kraft, kommer dimensionerna av sådana strukturer att vara mycket större. Dessutom bör de installeras som regel i mitten av bostaden, vilket tar mycket användbar plats.
• Varje fast bränslevärmesystem provocerar bildandet av en tillräckligt stor mängd damm. Som du inte försöker, men du måste städa rummet där tegelugnen installeras mycket oftare.
• Alla konstruktioner av en sådan plan är föremål för ökad brandrisk. De kan inte fungera offline. Förutom sannolikheten för brand, finns det fortfarande risk för spridning av kolmonoxid vid felaktig drift eller kokning av kylvätskan i systemet, vilket också är förknippat med obehagliga konsekvenser.

System Setup Tips

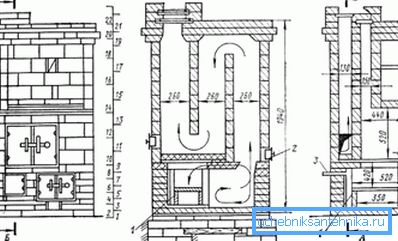

I huvudsak är sådana strukturer föregångare till moderna fastbränslepannor. Men till skillnad från dem utförs värmeöverföring inte bara genom rörledningar och ett radiatorsystem utan även från ugnen i sig.

Dessutom är det mycket lättare och billigare att montera tegelugnar med vattenuppvärmning själv än att installera en fast bränslepanna.

Några ord om registret

Ett metallregister kan, utan överdrift, betraktas som hjärtat av hela värmesystemet. Denna design installeras direkt i ugnen själv och ansvarar för kylvätskans uppvärmningsnivå.

Det enklaste och mest prisvärda alternativet är att installera en rektangulär metalltank direkt i ugnen. En sådan tank är tillverkad av värmebeständigt stål, med en tjocklek av minst 3 mm, oftast av rostfritt stål.

Att värma ett hus på 200m? En tank 750 mm lång, 500 mm bred och 300 mm hög är tillräcklig. Utgången görs på toppen av strukturen, returröret skär ner i tankens botten.

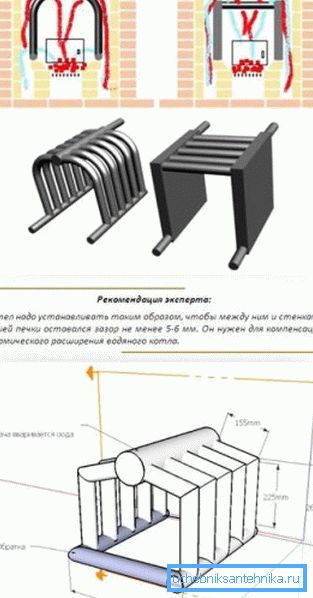

Register som är svetsade från rostfritt rör med en väggtjocklek på minst 3 mm anses vara mer funktionella. Värmeområdet i detta fall ökar med flera gånger, varför systemets effektivitet erhålls oproportionerligt högre.

Tips: Det är inte svårt att hitta järnregister på marknaden nu, enligt de flesta specialister anser de att vara det bästa alternativet. För det första är gjutjärn inte känsligt för korrosion, praktiskt brinner inte igenom och viktigast av allt anses detta material vara den bästa värmeackumulatorn.

Under installationen bör uppmärksamhet ägnas åt registret. Ju mer kontakt med elden desto bättre prestanda.

Men samtidigt, oavsett tankens konfiguration, mellan den och ugnsväggarna bör det finnas ett kompensationsgap på minst 5 mm. Annars börjar metallen under uppvärmningen expandera och ugnsväggarna kommer att spricka.

Membranbehållare

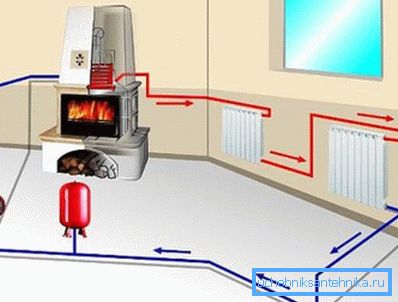

Att montera registret i eldstaden är bara en del av fallet, det är lika viktigt att ordentligt ordna rörlayouten. Varje uppvärmningssystem som bygger på denna princip bör utrustas med en expansion eller membranbehållare. Som regel är det installerat på returröret, men det spelar ingen roll, vissa mästare föredrar att montera den på högsta punkten av systemet.

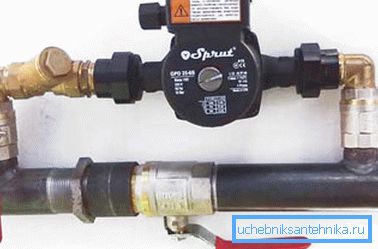

I ett system med naturlig cirkulation av kylvätskan utförs dess funktion av en vanlig metallbehållare. Men nu, i de flesta fall föredrar ägarna att installera cirkulationspumpar. I ett sådant system är det önskvärt att montera en riktig membranbehållare.

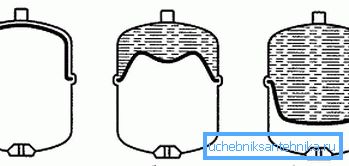

Anordningen är en förseglad metallbehållare, i den övre delen av vilken det finns en ventil. Luft pumpas genom ventilen vilket skapar övertryck i systemet. När temperaturen stiger, expanderar värmebäraren proportionellt och klämmer överflödet i membranbehållaren. Vid kylning kompenserar luften som trycker mot membranet för tryckfallet i systemet.

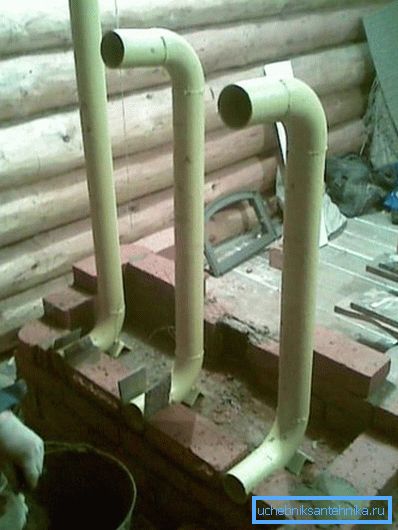

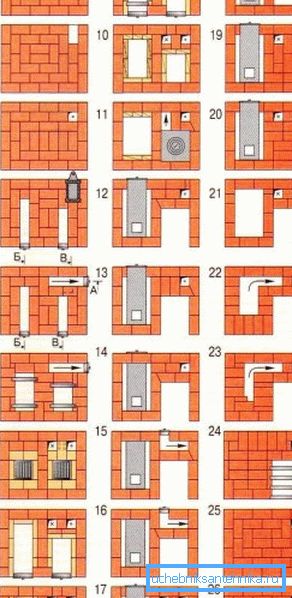

Några stunder att lägga ugnen

Som tidigare nämnts kan tegelkaminar med vattenuppvärmning vikas med egna händer, men om du inte är säker på dina förmågor är det ännu bättre att bjuda in en specialist.

Även om det i alla fall finns allmänna regler som kränker är inte önskvärt.

• Alla tegelugnar är gjorda av fast röd tegelsten. Hålsten är inte tillrådligt att använda även för klädsel. Faktum är att ihåliga block är en värmeisolator, och i detta fall kan det bara skada.
• Om du tänker värma med trä, kan brännkammaren vikas från de vanliga bakade tegelstenarna. Men om det finns möjlighet att använda högkvalitativ koks eller kol, till exempel antracit, så rekommenderar vi dig att vikla brännkammaren från en särskild eldslipsten som används för att bygga masugnar.
• Inget behov av att spara på väggens tjocklek, förutom själva ugnsvikten, kommer detta också att lägga till lasten från registren.
• Och ändå behöver någon stenstruktur en tillförlitlig grund, som för ugnarna, här måste stiftelsen läggas separat och under inga omständigheter vara i kontakt med husets gemensamma fundament, minsta avståndet mellan dem ska vara 50-100 mm.

Videon visar några av finesserna i installationssystemet.

slutsats

I det här fallet pratade vi om att värma huset. Men det är inte överflödigt att notera att om en metallvattentank läggs in i systemet parallellt kommer den att spela rollen som en passiv panna, vilket resulterar i att varmt vatten för hushållsbehov kommer att uppträda i huset.
