Vattenvolymen i värmningsradiatorn: dokumentation och

Mängden kylvätska i tarmarna i radiatorerna för många är ett abstrakt värde. Volymen av denna vätska påverkar värmenas tröghet, uppvärmningstiden och pannans funktion. Möjligheten att beräkna vattenvolymen i någon del av värmesystemet gör det möjligt för dig att noggrant välja resten av utrustningen för det (panna, cirkulationspump, etc.).

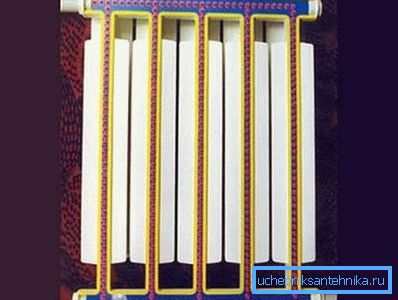

Vad du behöver veta mängden vatten i batteriet

Vanligtvis uppmärksammar radiatorer på början eller slutet av värmesäsongen eller under den allmänna rengöringen. Samtidigt uppstår viktiga processer inom människan som kylmedlet är ansvarigt för - oftast vatten. Har information om hur mycket denna vätska passar i ett batteri, sektion, har något värde?

Det visar sig att detta inte är den enda anledningen:

• "värm inte" värmaren, eftersom volymen av vatten i gjutjärnens radiatorvärme ökar sin redan stora vikt;
• Installationen av ett värmesystem med viss pannkapacitet kräver beräkning av den totala mängden kylvätska, inklusive i radiatorer;
• veta att mängden kylvätska i batteriet är 10-12% av värmesystemet - alla batterier, rör och panna kan du "torka" för att tömma vattnet;
• när man väljer en expansionstank;

• så att den inte överdrivs med koncentrerad frostskyddsmedel, som hälls i viss grad med vatten;
• För den naturliga / tvungna cirkulationstypen väljs den optimala batteristorleken - stort i det första fallet och ingen skillnad i den andra.

Tvångsinitiativ

I panelhuset med centralvärme är det inte nödvändigt att bry sig om sådana problem som att fylla systemet med kylvätska, det här är stiftet av bostäder och kommunala tjänster. Men att ta hand om herrgården eller stugan är ett stort ansvar, som ligger helt på dina axlar. Möjligheten att spara tid och pengar tvingar ägarna att behålla termisk kommunikation med egna händer, med hjälp av ibland icke-standardiserade metoder.

Till exempel, bristen på en centraliserad vattenförsörjning tvingar användningen av naturliga källor - brunnar, brunnar, dammar.

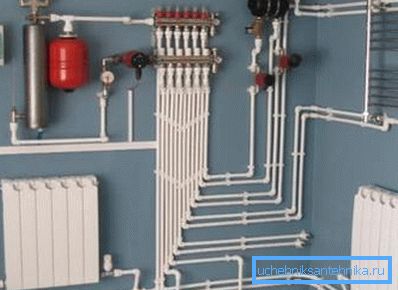

För att kunna veta exakt den önskade mängden vätska är det nödvändigt att i förväg beräkna hur mycket av det ingår i alla kompositvärmesystem:

• panna;
• rör;
• radiatorer.

Vi arbetar med dokumentation

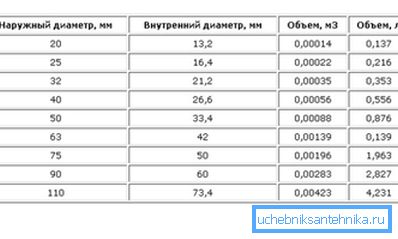

Svaret på frågan om hur mycket vatten som strömmar från röret "A", eller snarare, ska gå dit ligger vanligtvis i radiatorens och pannans tekniska pass. Med rör är det lite svårare, men inte dödligt - med kännedom om sin inre diameter, på vår hemsida kan du hitta en detaljerad tabell om hur mycket vatten i liter / kubikmeter per linjär mätare. Detsamma kan sägas om data på bränslepannans eller batteriernas volym.

Att veta varje rörmätares fullhet, ta reda på den totala "rörvolymen" av värmebärarens elementära tabellnummer multiplicerat med antalet meter. För att göra det är det inte nödvändigt att krypa med ett måttband i hela huset, men använd projektplanen och linjalen.

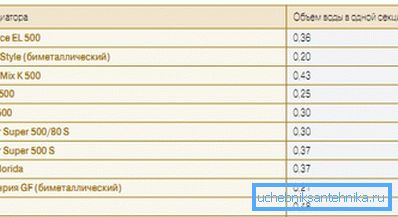

Var uppmärksam! På Internet ser ett bord med vattenvolymen i en radiator ännu mer bekvämt ut. Det kan jämföra kapaciteten hos radiatorer från olika material, vilket ger dig möjlighet att välja rätt alternativ.

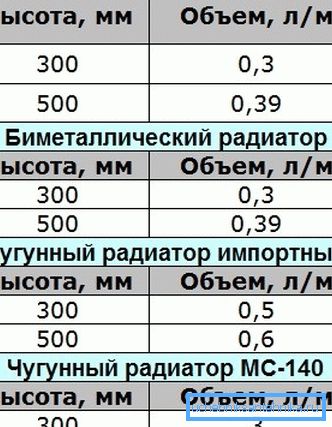

Tabellen nedan visar att volymen vatten i bimetallic radiator och aluminium sektioner är densamma. Så materialet spelar ingen roll, det viktigaste är värmarens dimensioner.

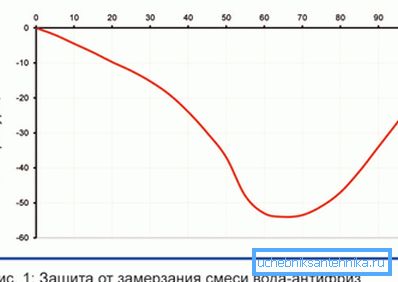

Icke-permanent bostad i huset kräver att ägarna använder frostskyddsmedel. Eftersom detta nöje inte är billigt (priset för 10 liter inhemskt propylenglykol "Coziness-teknologi" når tusen rubel), är det nödvändigt att veta exakt hur mycket frysning som helst. Efter att ha bestämt det extrema negativa tröskelvärdet för värmesystemet blandas ämnena i en viss andel.

Var uppmärksam! Lägg inte frostskyddsmedel till ett värmesystem som är tillverkat av galvaniserade rör.

Genomsnittligt fuskblad

Den genomsnittliga data som bestämmer vattnets volym i stålstrålarna av värme av paneltyp är som följer:

• modell Demrad, Thermogross 11 typ för varje 10 cm längd stod för 0,25 liter kylvätska;
• I liknande modeller av typen 22 ökar denna indikator till 0,5 liter per strängare längd.

Varje del av det gamla "gjutjärn" av olika modeller har följande kapacitet:

• MS 140-1,11-1,45 l (från 5,7 till 7,1 kg);
• VM 1 - 0.66-0.9 l s;
• VM 2 - 0,7-0,95 l;
• VM 3 - 0,155-0,246 l;
• Konner Modern - 0,12-0,15 liter (3,5 kg).

Var uppmärksam! Du kan se hur den traditionella MS 140 skiljer sig från den kinesiska Konner-vikten, vilket bör uppmärksammas om du har en golvmodell.

Om ditt batteri är en invecklad författares sak är det svårt att hitta volymen, men det är möjligt. Exempelvis beräknas volymen av vatten i en radiator av stålröret genialt enkelt - ett hål är stängt av ett lock och vatten hälls genom det andra till toppen.

Var uppmärksam! Observera mängden vätska fylld omedelbart eller senare, när du häller innehållet i en hink / bad. Denna beräkningsmetod är tillämplig på en radiator av någon komplexitet utan dokument.

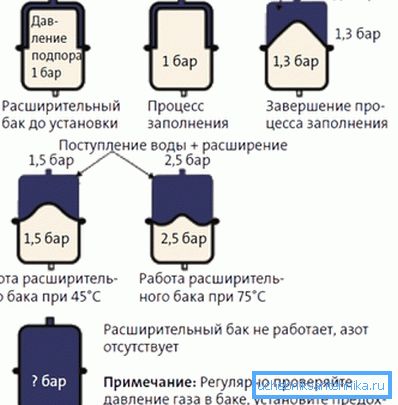

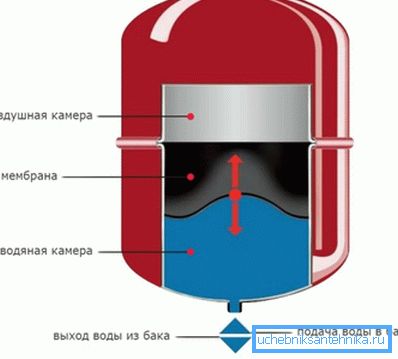

I värmeväxlare av en väggvärmepanna placeras i genomsnitt 3 till 6 liter, och i utförande av golv och parapet - från 10 till 30 liter vatten. Så, efter att ha lärt sig kylvätskans mängd i alla hörn som den når, kan du utföra en ansvarsfull operation - beräkna volymen på expansionstanken. Det beror på det optimala trycket i systemet och önskad volym kylvätska.

Beräkningsinstruktionen förutsätter användning av en enkel formel:

(Vс * К) / D = Vб, var

• Vс - kylvätskans volym i värmesystemet (vad som nämnts ovan - radiatorer + rör + värmeväxlare);
• K - expansionskoefficienten för kylvätskan (i vatten är den lika med 4%, därför används 1,04 i formeln);
• D-tank expansion effektivitet;
• Vb är kapaciteten hos expansionstanken.

Det är möjligt att ta reda på volymen kylvätska i radiatorer eller rör, som ligger nära den verkliga siffran, från kraften på pannan enligt formeln:

x kW * 15 = VS, var

• kW - pannaffekt;
• figur 15 - antalet liter vatten för att erhålla 1 kW energi;
• VS - Total systemkapacitet.

Sammanfattningsvis

Principen är bättre att underlaga än motsatsen är inte tillämplig i värmesystem, eftersom systemet blir lufttätt betyder kalla batterier. Genom att beräkna volymen för varje konstruktionselement i värmesystemet med hjälp av tabeller eller experimentellt kommer värmeförbrukningen att bli mer meningsfull och njutbar. En reparation eller ersättning av ett separat fragment kommer inte längre att vara en hemlighet bakom sju förseglingar.

Videon i denna artikel visar processen att hälla kylmedel i värmesystemet.
