Vattenuppvärmningssystem: hur man utformar ett

Moderna värmeingenjörer känner till många sätt att värma hem. Bekväm temperatur i huset kan skapas av värmefläktar, elektriska konvektorer, traditionella vedeldade spisar och så vidare. Men det mest ekonomiska och effektiva är vattenvärmesystem med panna och radiatorer.

Fortsatt läsning, du kommer att lära dig mycket användbar information om sorterna av dessa tekniska nätverk och funktionerna i deras installation för hand.

Varianter av vattenvärmesystem

Effektiviteten i klimatstekniksystemet för en lägenhet eller ett hus beror inte bara på värmeenhetens kraft eller värmeöverföringskoefficienten för radiatorn. Det är lika viktigt vilken typ av rörledning som väljs för leverans av kylvätskan, hur vätskeflödet och många andra parametrar är organiserade.

En mer fullständig och detaljerad klassificering av vattenvärmesystem beroende på olika kriterier ges i tabellen.

Var uppmärksam! Att välja rätt värmesystem beror på ett stort antal olika faktorer. Dessa inkluderar husets yta, antalet våningar, diametern på de använda rören och så vidare.

Beräkningar och urval av ett lämpligt system för vattenvärmesystem lämnas bäst till en professionell ingenjör. Han kommer att utföra en hydraulisk beräkning, utan vilken normal drift av klimatnätet kan glömmas bort.

Låt oss döma mer om beskrivningen av värmesystem med naturlig och tvungen cirkulation.

Typer av uppvärmning enligt metoden för cirkulation av vatten

Gravity system

Särskilda funktioner

Systemet för naturlig cirkulation av vätska i klimatnätverket fungerar enbart på grund av naturlagar.

Schemat är följande:

• Vid uppvärmning blir vattnet ljusare och stiger upp till värmesystemet.
• kyler ner, blir vätskan mer tät och tung, vilket leder till att den sänker samtidigt värmen på rummen.

Den beskrivna uppvärmningen var effektiv endast om ingenjörsnätverket var monterat på ett sådant sätt att den inträngande cirkulationen av fluid i den var säker. I annat fall kommer kylvätskan inte att utföra den transportfunktion som tilldelats den och värmeenergin som genereras av den installerade pannan kommer att slösas bort.

Vid byggande och drift av ett gravitetsvärmesystem är det nödvändigt att uppfylla följande krav:

1. Välj rätt diameter för rören som förbinder pannan med batterierna, beräkna deras hydrauliska motstånd, ställ in total längd i vertikalt och horisontellt plan. De nödvändiga initialdata kan erhållas från den medföljande dokumentationen för klimatutrustning.
2. Låt inte kylvätskan överhettas. Vatten kan koka, varför trycket i rör och radiatorer kommer att öka betydligt, vilket leder till brott. Expansionsbehållaren, som är installerad på toppen av systemet, hjälper till att undvika detta.

Var uppmärksam! Oavsett hur rätt du tror, ​​att värma ett hus på mer än 200 kvadratmeter. meter eller monteringsrörledningar längre än 30 meter och se till att kylvätskans naturliga cirkulation inte fungerar. Elektriska pumpar måste installeras, och detta är redan ett värmesystem med tvångsvattenflöde.

Installationsförfarande

Instruktioner för att utforma ett gravitationssystem är enkelt och består av följande punkter:

1. Först måste du installera pannan. Av uppenbara skäl måste den installeras vid pipelins lägsta punkt, där all den kylda vätskan från radiatorerna strömmar.

1. En vertikal stigare läggs uppåt från pannan. Ju högre detta rör är desto effektivare kommer värmesystemet att fungera. Oftast leder änden till vinden i huset.
2. En öppen expansionstank placeras på toppen.. Om den är installerad på vinden, glöm inte noggrant att isolera behållaren för att undvika betydande värmeförlust och frysning av vätskan. Membranbehållaren kan monteras i pannrummet på returröret.
3. Då är rörlayouten klar.. Här måste det säkerställas att ingen kylare ligger vid punkten under pannan. Ju större höjdsskillnaden desto effektivare är det installerade verkstadsnätets arbete.

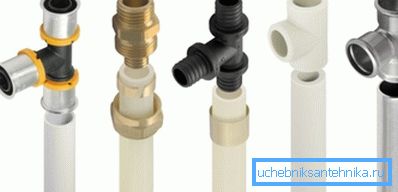

4. Rörmaterialet kan väljas fritt.. Kom ihåg att om en fast bränslepanna är installerad i systemet, kan kylvätskan värmas till mycket höga temperaturer vid vilka polymerrör inte kan användas. I detta fall rekommenderas att stanna kvar på stål.

1. I andra fall är plast lämpligare, eftersom de inte är korrosionsbeständiga och har en lägre hydraulisk motståndskoefficient.. Se till att den inre delen av rörledningarna och panna rören som används är desamma. Användning av rör med mindre diameter är förbjuden.

Tips! Ingen förbjuder att montera inlopps- och utloppsrör med en större diameter än munstycket. För ett gravitationssystem är det till och med användbart.

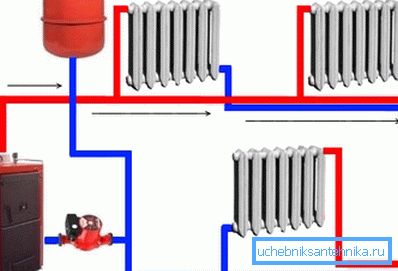

Tvångssystem

Särskilda funktioner

Du har förmodligen redan förstått att effektiviteten i uppvärmning beror till stor del på kylvätskans flödeshastighet genom alla delar av systemet. Därför är klimatanläggningar med pumpar som pumpar vatten nu mer populära.

Dessa är små enheter som förbrukar minst el och arbetar nästan tyst. Moderna cirkulationspumpar kan ändra elmotorns rotationshastighet, tack vare vilken det är möjligt att exakt styra volymen av flytande varmvatten och därmed temperaturen i rummen.

Pumpen ökar effektiviteten hos det beskrivna klimatsystemet, så bränslet för att behålla en normal temperatur i rummen kommer att spenderas mindre.

Dessutom är kylvätskan pumpad av pumpen lättare att övervinna den hydrauliska motståndet. För installation av värmesystemet kan du därför använda rör med mindre diameter (men inte mindre än pannröret).

Installationsförfarande

Arrangemanget av ett värmesystem med tvungen cirkulation skiljer sig från installationen av ett tyngdighetsnät i förenklingsriktningen.

I synnerhet

1. Pumpen är installerad på returledningen så att vätskan som kommer in i den har lägsta möjliga temperatur.
2. Värmepannan kan placeras på samma nivå som radiatorerna.
3. Endast en membran expansionstank kan vara en del av systemet (ofta är den redan inbyggd i pannan). Så kommer vätskan i rören att cirkulera under ett tryck av 1-1,5 atmosfärer.
4. Observera den föreskrivna SNiP-rörlutningen i fallet är inte nödvändigt.

Kombinerat värmesystem

Vid byggandet av privata hus använder ofta det så kallade kombinerade värmesystemet. I detta fall monteras rörledningarna, radiatorerna och pannan enligt gravitetsnätets regler, men en cirkulationspump med en bypass (bypass) placeras på returledningen.

Detta säkerställer uppvärmningens funktion även vid tillfälligt strömavbrott eller nedbrytning av cirkulationspumpen.

Tips! Eventuell utrustning måste anslutas till rör genom ventiler. Dessutom bör en ventil eller bypassventil vara utrustad med en bypass. I det här fallet kan du demontera utrustningen för reparation eller byte utan att kylmediet avlägsnas från rören.

På samma sätt moderniseras föråldrade värmesystem. Du behöver bara göra en sidovägg med en pump och effektiviteten i klimatnätverket kommer att öka betydligt.

Typ av uppvärmning genom metoden för fördelning av rör

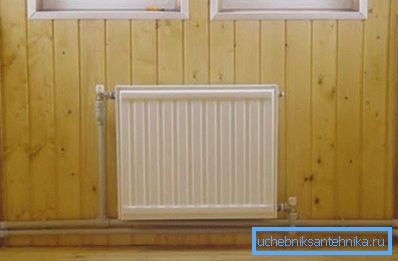

ett rör

Ett sådant uppvärmningssystem möjliggör installation av ett enda rör genom vilket kylmediet matas till radiatorerna och återvänder tillbaka till pannan. I denna trunk line är värmeväxlare anslutna i serie eller parallellt, där värmeväxling sker.

Fördelen med detta system - billigt. Du behöver ett minimum antal rör och olika tillbehör.

Men du kan inte ringa ett effektivt och bekvämt system, eftersom det har flera betydande nackdelar:

• Det är omöjligt att manuellt eller med hjälp av termiska ventiler justera volymen kylvätska som faller in i varje batteri, för att fastställa önskad temperatur i varje enskilt rum kommer inte att fungera.
• mängden värmeenergi som överförs till radiatorer minskar när batterierna flyttar sig bort från pannan, därför kommer de längsta (nedre) rummen att värmas upp sämre.

Att kringgå några av begränsningarna i det beskrivna systemet genom att installera en bypass - ett bypass-rör - som direkt kopplar inlopps- och utloppsdysorna till radiatorn direkt. I det här fallet kan du öppna och stänga avstängnings- och reglerventilerna, inte bara för att ställa in en behaglig temperatur på batteriet, men också (om nödvändigt) demontera och reparera det utan att stoppa driften av hela värmenätverket.

Dubbelrör vertikal med lägre ledningar

Huvudskillnaden mellan en enkelrörslayout och tvårörslayout är närvaron av två rörledningar: den första till radiatorerna levereras med varmt kylvätska, den andra dräneras och återförs till pannan.

Tack vare det här systemet är det möjligt att reglera volymen av vätska som kommer in i varje batteri och för att uppnå den mest bekväma temperaturen i rummen.

Ett av alternativen är ett tvårörsystem med vertikala stigare och ett lägre arrangemang av matarrör.

Dess funktioner är som följer:

1. På den lägsta nivån av systemet från värmepannan ligger rörledningar anslutna till värmeanordningen.
2. Från dessa motorvägar släpper de upp stigare som ökar kylvätskan till systemets högsta punkt och levererar den till värmeelementen på varje våning.
3. Därefter returneras den kylda vätskan genom det andra röret för upprepad uppvärmningscykel.

Nackdelen med en sådan lösning är risken för luftning av systemet.

Det är nödvändigt att tillhandahålla anordningar för avlägsnande av luft från rören och radiatorn:

• luftröret ökar till toppen av systemet;
• expansionstank av öppen typ eller membrananordning med speciell luftventil;
• Mayevskys kranar monterade överst på varje batteri.

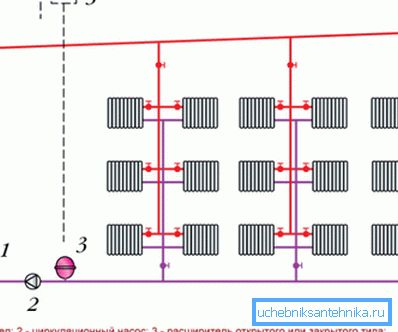

Dubbelrör vertikal med toppledningar

I detta fall sker distributionen av vätska vid systemets högsta punkt - på vinden eller under taket på övervåningen. Kylmediet levereras där med ett vertikalt rör, varefter det strömmar genom de horisontella rörledningarna i batterierna.

En expansionstank behövs också här, men det är bättre att använda en lufttät en så att vattentrycket kan ökas än att öka värmeeffektiviteten.

Horisontellt tvillingrör

Denna typ av flytande fördelning genom rör är vanligast vid byggandet av privata hus och stugor. Den särdrag här är att för att säkerställa flödet av vatten är det nödvändigt att installera en cirkulationspump, eftersom det inte kommer att vara möjligt att uppnå önskad hastighet för vattenrörelsen på ett naturligt sätt.

Rör läggs enligt ett av flera system:

1. dödläge. Fördelen med denna metod är ganska ekonomisk användning av rör. Minus - en betydande längd av systemet, vilket komplicerar sin exakta justering.
2. samtidig. I ett sådant system är längden på värmekretsarna kortare vilket gör dem enklare att justera. Kostnaden för att köpa rör och installationsarbete ökar dock betydligt.
3. Fördelare. I det här fallet är varje radiator ansluten via rör till två dörrar - matning och urladdning. Det mest effektiva nätverket, men kostnaden för installationen är högre än alla andra. Dessutom är det nödvändigt att tillhandahålla dold rörläggning, eftersom det inte kommer att vara möjligt att estetiskt lägga sådant belopp längs väggarna.

slutsats

Som du kan se finns det ett stort urval olika alternativ för att ordna klimatsystemet. Valet av det önskade systemet beror inte bara på din önskan och mängden pengar, men också på tekniska möjligheter. Därför är den tekniska beräkningen av klimatnät så viktig.
