Vattenpump för uppvärmning: tvångsflöde av kylvätska

Ofta använder moderna värmesystem speciella anordningar som gör det möjligt att tvätta cirkulationen av vatten. Det här är vattenpumpar för uppvärmning och de är särskilt relevanta om de är avsedda att ge byggnader med ett stort område med värme.

Fördelarna med tvungen cirkulation

Kylmedlets rörelse i värmesystem kan utföras naturligt eller med användning av ytterligare anordningar. I det första fallet cirkulerar vätskan på grund av temperaturskillnaden och i det andra - på grund av pumpar som är anslutna till det elektriska nätverket.

Den tvångsmetodiska metoden har ett antal obestridliga fördelar:

• Det finns inget behov av att strikt följa reglerna för placering av rörledningar.
• Det är möjligt att justera temperaturen i enskilda rum under driften av systemet.
• I närvaro av en cirkulationsanordning kan element med en mindre diameter användas.
• Effektivitet vid bränsleförbrukning säkerställs tack vare automatisk reglering.

OBS! Den största nackdelen är att anordningen för överföring av kylvätskan beror på strömförsörjningen. Vid nödsituationer på kraftledningarna kommer systemet att sluta fungera.

Grundläggande enhetstyper

Cirkulationspumpar för värmesystem kan variera betydligt, så deras pris kan variera något. Vissa modeller kan förses med hög effekt, andra - indikatorer på slitstyrka eller andra egenskaper. Alla enheter kan emellertid delas in i två typer.

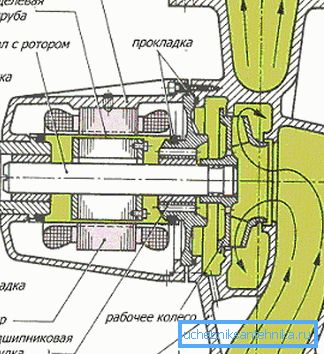

Våtrotormönster

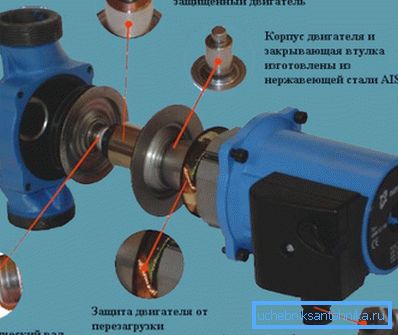

I sådana anordningar är den roterande delen belägen direkt i det pumpade mediet. Från statorhjulet separeras av ett speciellt glas, som är tillverkat av rostfritt stål. När det gäller rotoraxeln kan den tillverkas inte bara av metall, men också från keramik.

Effektiviteten hos denna anordning för pumpning av vätska är cirka 50 procent, och detta är normalt nog. Nya modeller med rotor nedsänkt direkt i kylvätskan är konstruerade med stöd av modulprincipen, när blocken är installerade i enlighet med önskat flöde och storlek.

Pumphjulet av denna typ av cirkulationspumpar kombinerar fördelarna med radiella och axiella mekanismer. Lagren tillsammans med rotorn och axeln utgör en enda enhet. Vid lansering kan sådana strukturer producera oberoende luftavlägsnande.

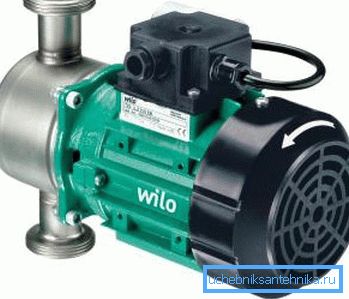

Produkter med torrrotor

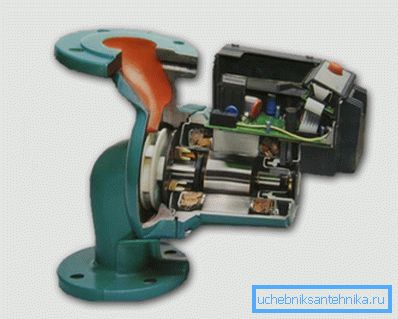

Dessa enheter kännetecknas av högre effektivitet, därför är de mer lämpade för installation i system där det är nödvändigt att pumpa stora volymer. Instrumentmotorerna kommer inte i kontakt med processvätskan. En karakteristisk egenskap är närvaron av en speciell tätning mellan motorn och pumprummet.

När man arbetar mellan glidytorna bildas en tunn vattenfilm, eftersom vätskan i värmesystemet är under högt tryck jämfört med omgivande atmosfär. Ett sådant membran tillåter tätning när huvuddelarna roterar.

Ringtillverkning är vanligtvis gjord av agglomererat kol, rostfritt stål eller keramik.

Om vi ​​pratar om designfunktioner kan vi skilja mellan två underarter av produkter, vars kostnad kommer att skilja sig väsentligt.

• Konsolenheter är gjorda i form av en separat struktur, som inte har någon koppling till kroppen. Pumphjulet och motoraxeln är anslutna via en speciell koppling.
• Monoblock-analoger är ett block som inkluderar motorn och själva kroppen. I denna version är pumphjulet monterat på axeln.

Var uppmärksam! Att använda produkter med en torrrotor för uppvärmning gör små byggnader ingen mening. Du kan installera dem när du skapar ett värmesystem i stora stugor och andra stora byggnader.

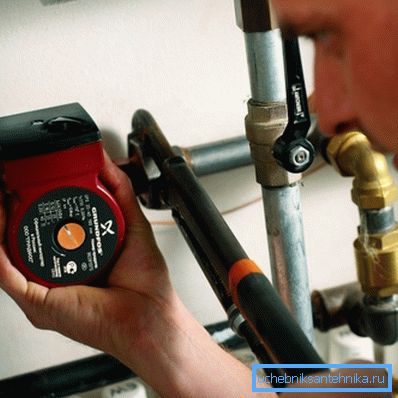

Utföra installation

Att installera enheten ganska realistiskt med egna händer, eftersom denna process inte innebär några komplicerade åtgärder, även om du fortfarande behöver vissa färdigheter. Komplett med huvudanordningen alltid förseglade tätningsringar och nödvändiga delar.

Huvudbestämmelser

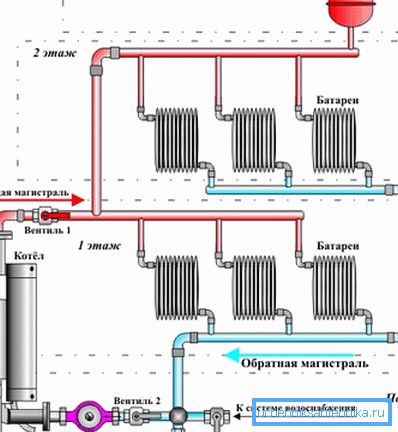

• Platsen för installation måste väljas så att det är möjligt att dessutom installera grovfiltret. Det skyddar enheten mot ingrepp av stora partiklar av rost och andra ingrepp.
• Pumphjulet ska vara horisontellt efter arbetet. Om detta försummas, kommer cirkulationspumpen att göra ett ljud under drift eller sluta fungera helt och hållet.
• Under installationen får inga munstycken förväxlas. Som regel placeras speciella pilar på kroppen, vilket återspeglar rörelseriktningen för arbetsmiljön.
• Gängade anslutningar måste förseglas med specialband eller vanlig släp. Sammankopplingselementen separeras nödvändigtvis av packningar.

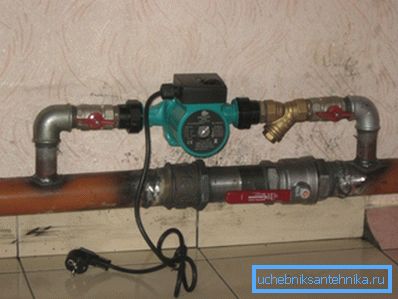

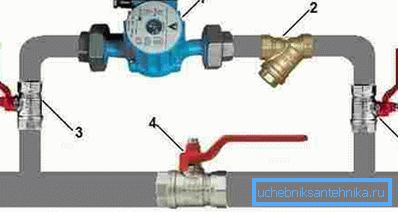

• Installationen av pumpen och avstängningsventilerna utförs direkt på bypassen, vilket är nödvändigt så att kylmediet kan passera genom den centrala rörledningen vid nödsituationer.
• Innan du startar systemet, skruva loss skruven på locket. I detta fall kommer luften att tas bort från systemet.

Sekvens av åtgärder

När du installerar pumpen måste du följa en specifik plan för att undvika svåra situationer. Detaljerade instruktioner för utförande av operationer finns nedan.

Det speglar de viktigaste stunderna.

1. Det första steget är att förbereda värmesystemet för installation av enheten. För att göra detta, avlägsnar helt kylvätskan. Det är också önskvärt att rengöra värmepanna.
2. Därefter installeras pumpen själv direkt på bypassventilen.. Vid fastsättning av motoraxeln ska lådan rotera med minimal ansträngning. Vid kanterna på de installerade kranarna.
3. Detta följs av att man sätter in en stroke i den centrala rörledningen.. Under arbetet används speciella armaturer eller svetsmaskiner. En kran är också installerad på huvudröret.
4. Installationsarbetet följs av anslutning till elnätet.. Alla modeller fungerar från linjer med en spänning på 220 volt.
5. Efter att ha utfört huvudarbetet testas systemet.. För att göra detta fylls det med kylvätska. Om det inte finns några läckor och cirkulationen sker normalt, utfördes arbetet kvalitativt.

Varning! För att inte dränera vätskan från hela systemet kan du använda ventiler. Den installeras direkt framför platsen där enheten kommer att vara placerad.

Möjliga orsaker till misslyckande

• Felaktig placering av terminalen och huvudkabeln leder till allvarliga fel.
• Motorn är inte placerad horisontellt, så det finns en ackumulering av luft inuti, vilket avaktiverar enheten.
• Dålig filteranordning passerar fasta partiklar, i detta avseende stör produktens funktion.

Som en slutsats

Cirkulationspumpar för vattenuppvärmning i moderna värmesystem anses vara praktiskt sett obligatoriska element, eftersom installationen av rörledningar genomförs med hänsyn till estetiska överväganden. För mer detaljerad bekantskap med enheten rekommenderas att titta på den föreslagna videon.
