Vattenkonvektorer uppvärmning - värme utan dröjsmål

Att använda vatten som kylvätska är en kostnadseffektiv idé. I stället för de vanliga batterierna installeras vattenvärmare i lägenheterna. Sådana fördelar som: säkerhet, kompaktitet, exklusiv design bidrar bara till konvektorns växande popularitet.

Designfunktioner

Externt är enheten en rektangulär solid kropp, täckt av ett rutnät. Golvversionen liknar en liten bänk, den väggmonterade panelen är av liten tjocklek och de inbäddade kan endast ses genom gallret.

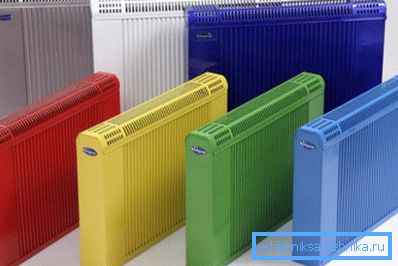

Det klassiska höljet är tillverkat av rostfritt stål. Men med tanke på rummets designfunktioner och kundernas önskemål kan kroppen vara tillverkad av trä, marmorflis eller MDF-paneler.

Ascetic utanför, inuti konvektorn av vattenuppvärmning är mer komplicerat. Deras "hjärta" anses vara en värmeväxlare, som är en platt koppar eller ett rör i form av en spole. På den vinkelrätt mot metoden för snäva passande lameller är fästa.

Platsen för deras anslutning till röret bör utesluta de minsta luckorna som minskar värmeöverföringen. Koppar används oftast för tillverkning av plattor, det kan finnas variationer av stål och aluminium, det viktigaste är att värmeledningsförmågan ligger i en höjd.

Var uppmärksam! Med tanke på den ständiga kontakten med vatten måste detta element också vara korrosionsbeständigt. Så icke-järnmetaller är att föredra.

Anslutning till stigaren eller den centrala rörledningen sker genom speciella inlopp med en tråd inuti, som finns i slutet av enheten eller vid sidan. Kranar, ventiler eller manuella / automatiska ventiler installeras på moderna varmvattenkonvektorer för att släppa ut överflöd, vilket försämrar värmeöverföringen.

Om en elektronisk termostat / termostat ingår i förpackningen, kommer den att övervaka enhetens arbetsrytm. Värmeprocessen stannar periodiskt när den inställda temperaturen är uppnådd och börjar igen när luften kyls.

För att förbättra luftcirkulationen används en fläkt, som antingen är inbyggd eller måste köpas. Denna användbara tillsats (1-2 stycken) finns endast i golvvärmekonvektorvärmare för uppvärmning.

Hur konvektion hjälper till att hålla varma

Till skillnad från konventionella batterier, som värmer luften genom att utstråla värme från sina ytor, fungerar vattenvärmare olika. De blandar luftmassor, ersätter varm luft med kallt och skapar en trevlig atmosfär. Det känns inte torrheten och den specifika obehagliga lukten av bränt damm.

Varmvatten från värmesystemet går in i värmeväxlaren och värmer plattorna. Med tanke på termisk ledningsförmåga hos det använda materialet, som nämnts ovan, värms delarna upp mycket snabbt. Genom hålen i gallret stiger de varma massorna fritt, förskjutna av kalla massor.

Den inbyggda fläkten stimulerar denna process, och efter några minuter kan du redan känna resultatet. Samtidigt ökar effektiviteten till 95%, vilket gör det lämpligt att använda vattenkonvektorer i rymliga rum med stort fönster och dörröppningar.

I enlighet med kraven i GOST 20849-94 måste vattenvärmekonvektorer ha den första väsentliga funktionen - täthet och hållbarhet, som kontrolleras med ett testvattentryck på 1,5 MPa. Värmeelementen och huset måste vara belagda med en korrosionsbeständighet, värmebeständig komposition.

Vattenkonvektorns uppvärmning är bland annat relativt billigt, med tanke på dess växande popularitet. Installation av specialister av vägg-, golv- eller sockelkonstruktion kostar dig nästan dubbelt billigare än den inre. Detta pris är motiverat av komplexiteten i det förberedande arbetet på enhetens nisch i det upplysta golvet.

Kort beskrivning av typiska konvektorer

Deras tekniska egenskaper är viktiga för vattenvärmare, det är enligt deras uppfattning att en specifik modell av värmare väljs.

Egenskaperna hos de flesta typiska konvektorer ligger inom följande gränser:

• maximalt tillåtet tryck under drift är 16 bar;
• trycktestning - 25 atm;
• vattentemperaturen kan nå 130 ° C;
• Maximal uppvärmning är 60 ° C;
• värmeväxlaren kan vara 4 eller 6-rad;
• volymen vatten i värmeväxlaren är 0,7-0,9 l;
• genomströmning per timme från 90 till 170 liter;
• effekt från 100 till 200 kW;
• viktintervall från 14 till 21 kg.

Monteringsarbete

Installationsanvisningar för vattenvärmare är enkla och består av anslutning till ett värmepanna. I golvmodeller installeras samtidigt med golvanordningen, kan vägg- eller basbordmodeller installeras när som helst.

Installationsprocessen omfattar kabeldragning av elkablar, kylmedelsförsörjningskretsar, en nischanordning för enhetsboxen, som ska spola med det färdiga golvet. Det är bättre att överlämna detta arbete till kvalificerade specialister.

Var uppmärksam! Beräkna installationens kapacitet, instruera även en specialist, om du inte är en värmeingenjör kan du inte ta hänsyn till exempelvis värmeförlust vid beräkning av värme. Du behöver information om rummets storlek, dess isolering och höjden på taket.

Beroende på syftet kan värmevattenkonvektorn utföra 2 funktioner:

• värm rummet - enheten är installerad från fönsteröppningarna;
• skapa en luftbarriär mot kall luft i fönsterområdet - en värmare mitt emot fönstret på ett avstånd av 20 till 30 cm.

Oklanderlig uppvärmning uppnås genom att följa de obligatoriska villkoren för installation:

1. Kylvätskeinloppet / utloppet är tillverkat av styva eller flexibla anslutningar och avstängningsventiler (Ingår).

1. Konvektorens nisch måste ha ett sådant djup att det dekorativa locket på enheten spolas i det färdiga golvet.
2. Tillåten luckor på bredden och höjden på konvektorn från 10 till 15 mm.
3. Justeringsbultar convektor vattenvärme horisontellt inriktad och säkrad.
4. Hålen är isolerade och förseglade med ett speciellt material..
5. Efter installationen av den färdiga golvet förbinder eyelinrarna (elektrisk behövs om det finns en inbyggd fläkt).
6. Tät de resterande luckorna med tätningsmedel / efterbehandling, sätt på enheten och täck med ett galler.

Installation av vägg- och sockelvärmare har inte så många nyanser och består i att ansluta objektet till vattenförsörjningsnätet, vilket är enkelt att göra med egna händer.

Innan du arbetar med en väggvärmare måste du ta bort batteriet och fortsätt sedan direkt till installationen.

1. I stället för radiatorpluggar, skruva två kopplingar med samma diameter, vanligtvis 20 mm, på ärmarna.
2. På fästena fixerar du konvektorn och justerar gängorna med axlarna på axlarna.
3. Vrid trådarna på värmaren, tryck in kopplingar på dem till stoppet och dra åt låsmuttrarna.
4. För att undvika vattenhammare, starta stigaren, öppna ventilerna långsamt.

Var uppmärksam! Vid anslutning av sockelmodellen till stadsvärmesystemet, använd flera plastskikt av tvärbunden polyeten med specialbeslag. Det andra alternativet är lödning med kopparbeslag för rör. Detta kommer att skydda din design från tricks med förändringar i vattentemperatur och trycksteg.

Sammanfattningsvis

Användningen av vattenkonvektorer - den billigaste formen av uppvärmning. En mängd olika installationsinstallationer gör att du kan varma upp varma rummet utan att torka luften. Temperaturstyrningssystem gör det möjligt för dig att behålla en konstant termisk tröskel, vilket sparar familjebudgeten.

Videon i den här artikeln visar i detalj och med lätthet installationsprocessen för en vattengolvkonvektor.
