Vattenförsörjning av avloppsvatten: funktioner av

Vilka metoder för röranslutning används när avlopp, vattenförsörjning och uppvärmning installeras? Vad är sätten att ansluta olika VVS- och uppvärmningsanordningar? Låt oss räkna ut det.

anslutningar

avlopp

Gravity dränering kan samlas och förseglas på ett av två sätt:

1. Embossing socklarna av gjutjärn rör. Kaviteten mellan klockan och den cylindriska sektionen av röret som är införd i den är fylld med organisk fiber med harts eller bitumenimpregnering (cabol), komprimerad med mynning, varefter sockeln förseglas med cementmortel eller smält svavel.

Användbar: i sistnämnda fall demonteras föreningen efter uppvärmning med en fackla, hårtork eller blåsbrännare. Det här arbetet görs strikt i ett ventilerat rum och i en andningsgas eller gasmaske. Instruktionen är relaterad till svavelhaltens kausticitet: de är ganska kapabla att orsaka fullständig andningsförlamning.

1. Flared anslutningar med gummi O-ringar. De levereras också med komponenterna som behövs för varv eller förgrening av nätverket (mode). Ringtätningar använder:
2. Rör av grått gjutjärn.
3. Rör av VChSHG (från höghållfast nodulärt gjutjärn, skiljer sig från grått med hög smältbarhet och slagstyrka).

• Produkter från PVC och polypropen.

Kallvattenförsörjning

Exklusivt för CWS används material som kännetecknas av låg värmebeständighet: polyeten och polyvinylklorid. Hur är de monterade?

Uppvärmning och varmt vatten

Uppvärmning och vattenförsörjning med en arbetstemperatur upp till 95 ° C kan installeras på följande sätt och material:

• Svarta stålrör - med gas, elektrisk svetsning eller gängade anslutningar. Trådarna är förseglade med sanitetslinor (helst med färg eller lack som skyddar mot bränning) eller med polymera material - FUM-tejp eller polymertråd med silikon.

• Galvaniserad - endast på trådarna. Svetsning brinner ut en zinkbeläggning, lämnar stål utan korrosionsskydd.

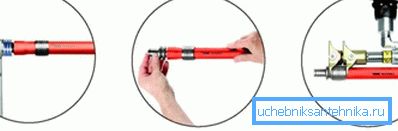

• Korsbundna polyetenbeslag, som är en vanlig montering - en sillben med en fästhylsa. Röret sträcker sig av ett speciellt verktyg - en expanderare, varefter den sätts på passningen; effekten av molekylärt minne gör det på ett tillförlitligt sätt komprimera passningen efter några sekunder.

Nyfiken: Priset på verktyget hindrar spridningen av materialet. Det är minst 10 000 rubel för inträdesmodeller.

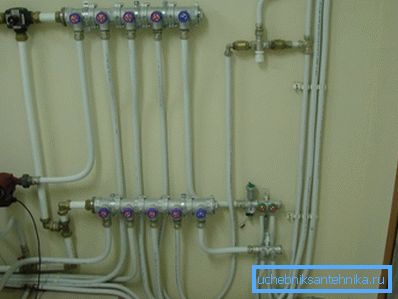

• Metallplastkompressionsdetaljer med delad ring och kapselmutter samt pressbeslag, som använder rörets ände för att krympas på fästet med en rostfri hylsa med manuell eller elektrisk tang.

• Polypropylen. Liksom polyeten är den ansluten med lågtemperaturlödning, men inte med lödning utan med hjälp av uttag. Tillsammans med dem används tryckkopplingar som starkt liknar kompression, men är utrustade med ett fjäderklämma för att förhindra oavsiktlig demontering av anslutningen.
• Korrugerat rostfritt stål. Den använder de enklaste kompressionsbeslagen med högtemperatur silikonförseglingar.

Obs! Vi har listat endast de mest populära materialen för uppvärmning och vattenförsörjning. Vi rör inte dyrt exotiskt som koppar - helt enkelt för att dess driftsegenskaper inte ger materialet speciella fördelar över samma rostfria stål till en högre kostnad.

Anslutning av VVS och värmeanordningar

Vad är vägarna för VVS-vattenförsörjning uppvärmning och avloppsvatten?

avlopp

För att ansluta rörsystem till avfallssystemet används gummi manschetter som förhindrar inte bara läckage vid socklarna utan också lukt.

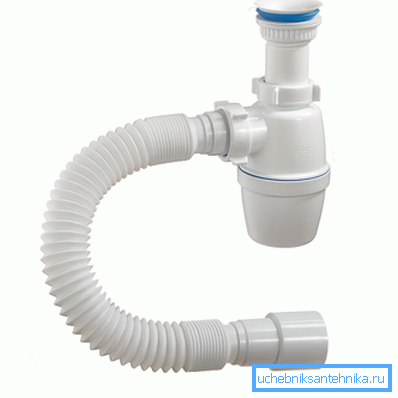

Emellertid: Korrugerade rör i sänkor och sänkor behöver inte adaptrar och är tätt anslutna till avlopp med en diameter av 50 mm.

kranar

Det finns bara fyra sätt att ansluta mixarna:

1. På hårda rör för väggmontering används de vanliga vinklarna.
2. Flexibla förband tvingar användningen av vattenuttag med fäst på huvudväggen.
3. Ombordinstallationsblandare är oftast anslutna till rör med flexibla slangar med lockmuttrar.
4. De lite föråldrade produkterna från den inbyggda installationen med tees (sillben) kan anslutas till fodret genom anslutningar på trådarna; emellertid används i stället ett flexibelt korrugerat rostfritt rör.

Toalett skålar

Här är valet av alternativ ännu mindre.

• Tankens fyllnadsventil är oftast ansluten till fodret med en flexibel slang med flänsmuttrar.

• För att ansluta inbyggda tankar är det vanligt att använda hårdförband av vilken typ som helst som ansluter till ventilen med en vinkel eller en koppling.

Radiatorer, konvektorer

Värmeanordningar kan anslutas till matningsledningarna:

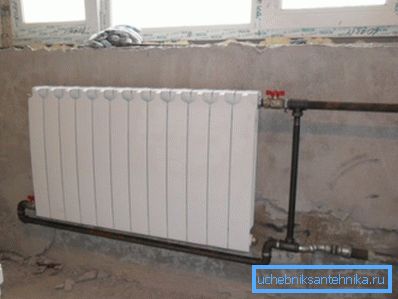

1. Genom radiatorpluggar eller adaptrar (till exempel, har de flesta aluminium- och bimetalliska radiatorer DU25-trådar, som med en vanlig ståldiameter kräver DU20 av konventionell adapter). Kork eller adapter drivs till radiatorn längs den långa tråden; skruvdragning åtspänd låsanordning.
2. I trånga förhållanden eller vid anslutning av fodret till vänstergänget används amerikanska kvinnor ofta - snabbkopplingar med flänsmuttrar och gummitätningar.

slutsats

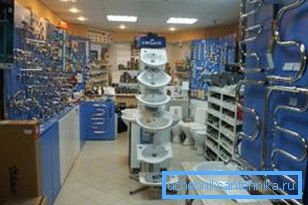

Vi hoppas att vår miniatyrrecension låter läsaren tillfredsställa sin nyfikenhet. Som du kan se har det under de senaste åren inte varit någon speciell exotisk på marknaden - allt för vattenförsörjning och uppvärmning kan fortfarande köpas i vilken butik som helst. Som alltid kommer ytterligare användbar information att erbjudas av den bifogade videon. Lycka till!
