Värmeväxlare för hushållsvattenuppvärmning

Den normala driften av något värmesystem beror på värmeväxlaren, en särskild anordning där värmeenergin överförs till kylvätskan. För uppvärmning hemma kan du inte bara använda industridesign, men också göra dig själv. I det senare fallet är värmegeneratorn vanligtvis en tegelugn. Nedan läser du huvudfunktionerna i enheten, dess effekt på uppvärmningen i huset, hur du kan göra det själv och ansluta det enligt planen.

Funktionella egenskaper hos värmeväxlaren

Uppvärmningssystem för ett privat hus eller lägenhet använder ytanordningar när värmeenergi överförs till kylvätskan genom utrustningens metallväggar.

Denna princip är mest genomförd i konstruktionen av fastbränsle-, gas- eller elvärmepannor:

1. Cirkulationsvatten eller frostskydd längs krökta rör placerat inuti värmaren, uppvärmd av brinnande bränsle.
2. Därefter rör sig det uppvärmda kylmediet genom värmekretsens rörledning och det kylda vattnet från batterierna börjar strömma in i värmeväxlaren..

Förmodligen märkte många av oss att det med hjälp av en konventionell tegelugn inte var möjligt att jämnt värma huset, där rummen inte kom i kontakt med sin "grova" en. Lösningen på problemet kan vara en värmeväxlare installerad i den, som gör den till en vattenvärmepanna.

Dess form och storlek ska passa in i eldstadens dimensioner. Det är nödvändigt att ansluta rörledningar och radiatorer till enheten, och fyll sedan systemet med kylvätska - vatten eller frostskyddsmedel. Efter att ha installerat batterierna i rummen långt ifrån ugnen kommer det att vara möjligt att göra en effektiv uppvärmning i huset.

typer

1. De vanligaste vatten- och luftvärmeväxlarna. De första är mer praktiska, eftersom flytande överföringar värmer bättre än luft.
2. Det finns också en liknande apparat som liknar en lagertank som är installerad utanför skorstenen.

Tips: Industriella uppvärmningssystem till försäljning i detaljhandelskedjor är redan utrustade med värmeväxlare. Deras design är utformad för att effektivt värma kylvätskan.

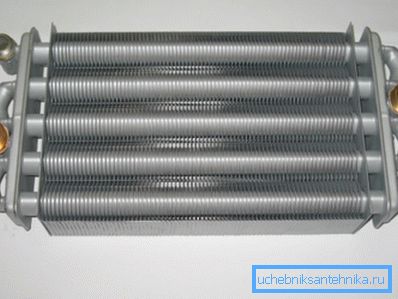

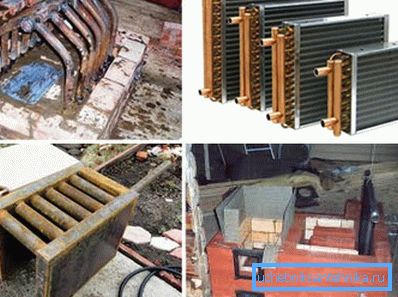

Ofta i fabriken är sådana anordningar gjorda av koppar. Röret liknar en spole, i vilken det finns många plattor anordnade tvärs på böjen, på grund av vilket ett stort område av värmeväxling säkerställs.

Gör hemma ett sådant alternativ skulle vara ganska problematisk. Därför är det bättre att välja en enklare modell.

Hur systemet fungerar

Funktionsprincipen för värmeväxlaren, och det spelar ingen roll - fabriken eller självtillverkad, densamma. Värmegeneratorn (panna eller spis) överför energi från användningen av bränslet till det, varefter kylvätskan transporterar det genom ledningar till alla rum.

Denna uppvärmningsmetod gör det möjligt att jämnt fördela värme i hela byggnaden. Det är också viktigt att lokalerna upphettas betydligt snabbare och minskar energikostnaderna.

Ugnsuppvärmning i ett privat hus kan förbättras på två sätt:

• lägg en ny ugn under en viss storlek av värmeväxlaren;
• sätt din egen enhet i den befintliga värmeanordningen, tillverkad av bränslekammarens storlek.

Därefter kan husägaren vara säker på att han kommer att få uppvärmning med en vattenkrets som inte fungerar sämre än fabriken med fast bränslepanna. Skillnaden kommer endast att ligga vid placeringen av värmeväxlarens inlopp, som ligger något ovanför golvet än de industriella alternativen. Detta kan påverka hastigheten på naturlig vattencirkulation.

Tips: Koppla värmeväxlaren till värmesystemet med villkoret att returröret är placerat så lågt som möjligt.

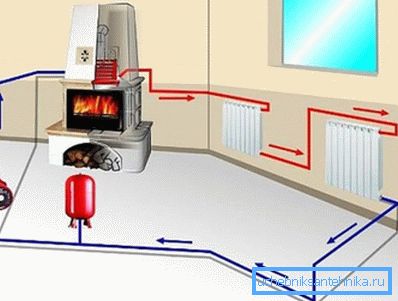

Ett av huvudelementen är också expansionstanken, som ska installeras på toppen av kretsen. Med hjälp kommer förändringen i volymen av det uppvärmda kylmediet att kompenseras, och luften som fångas i systemet kommer att släppas.

Detta uppvärmningssystem kräver att en viss lutning av rörledningarna är från toppunkten till den sista radiatorn och från den till kedjan, ungefär 10 mm per 1 m.

Tips: Om den naturliga cirkulationen inte räcker till för att värma ett stort hus, installera en cirkulationspump i värmesystemet. I det här fallet är det ingen skillnad på vilket avstånd från golvet returröret ska installeras.

Vad är fördelen med att värma med en värmeväxlare

nackdelar:

• Om enheten är installerad i en ugnsugn, kommer dess effektivitet att vara lägre än fabrikspannorna.
• i ugnen kommer det inte att vara möjligt att göra automatisk kontroll över kylvätskans uppvärmningsgrad.

making

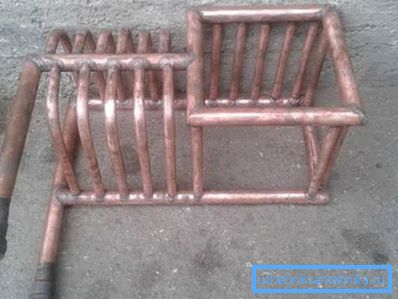

I detta fall kan värmeväxlaren för uppvärmning ha en annan form. Oftast liknar det ett register av flera koppar- eller stålrör. Används även och plattvärmeväxlare i värmesystemet.

Temperaturen i bränslebränningszonen är mycket hög, speciellt om antracit används. Därför ställs ökade krav på metallen, enhetens konstruktion och svetsarnas kvalitet.

material

Anordningen måste säkerställa optimal överföring av värme, varför metallets värmeledningsförmåga är mycket viktig. Till exempel håller ett kopparrör det 7 gånger bättre än stål. I det här fallet kan de senaste 25 m lätt ersättas med de första 3,5 m.

Kopparvärmeväxlare är dock den mest ekonomiska i drift, och deras pris är en av de högsta. Därför används stålrör O32 mm och mer oftast.

Tips: När det antas att man oftast bränner en kamin med kol rekommenderar vi att man använder en gjutjärns värmeväxlare som kan stå upp till den maximala temperaturen vid förbränning av bränsle. Använd vanligtvis delar av gamla radiatorer.

Hur man beräknar ström

Denna parameter kan endast beräknas ungefär.

Det finns många faktorer att överväga, inklusive:

• rördiameter;
• värmeledningsförmågan hos metallen;
• spol längd;
• bränsleförbränningstemperatur;
• hur snabbt kylvätskan cirkulerar

Vanligtvis är den faktiska förmågan hos enheten att utföra sina funktioner endast efter upphettningen av värmesystemet. Vi rekommenderar att vi beaktar vid beräkningen att 1 m O50 mm rör ger ungefär 1 kW värmeenergi.

Tips: Ta till exempel en välkänd pannmodell och tillverkar en värmeväxlare enligt parametrarna.

utformning

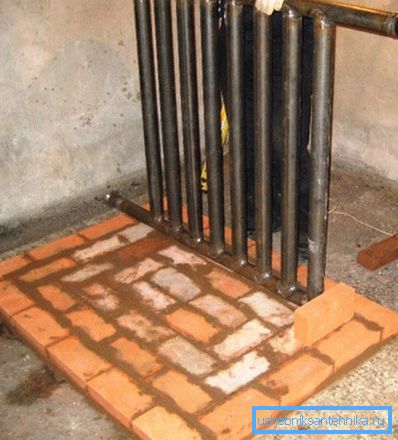

Ett register är en värmeväxlare för en värmekrets för vattenuppvärmning i ett hus som är svetsat från släta väggrör. Det liknar en slags "gitter", som är den mest populära formen för en hemlagad enhet.

Det finns också strukturer som är enklare i form - de liknar en rektangulär eller cylindrisk tank. I det här fallet bör du styras av att ytan för värmeväxling var så stor som möjligt.

Vi rekommenderar att följa följande villkor under tillverkningen:

• Hålrummens inre bredd måste vara 5 mm eller mer, annars kan vattnet koka;
• Använd rör med en väggtjocklek på 3 mm, då kommer inte metallen att brinna;
• Ett gap mellan 10 och 15 mm måste förbli mellan ugnskammarens väggar och värmeväxlaren, vilket kompenserar för expansion av metallen när den upphettas.

montering

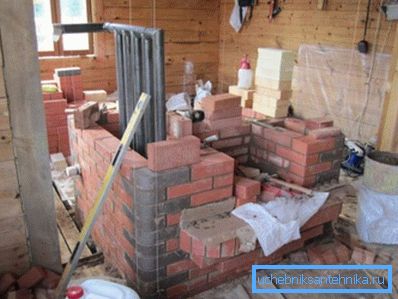

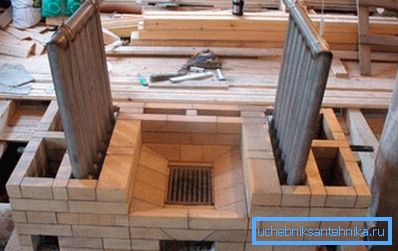

Det är bättre att installera enheten samtidigt med kaminens läggning. Annars måste du demontera sin del.

Processinstruktionen är som följer:

1. Gör en grund för värmeväxlaren i förbränningskammaren och installera den.
2. Lämna utrymme för matning och återvända enheten under ytterligare läggning.
3. Anslut värmeväxlaren till värmesystemet, fyll den med vatten och gör en ugnskokare.

slutsats

Oavsett hur bra tegelstenen är, kommer det inte alltid att kunna värma ett hus jämnt med många rum. I detta fall är det nödvändigt att köpa en panna eller självständigt göra en värmeväxlare ur stål eller kopparrör. Så du kan öka effektiviteten hos värmaren med flera storleksordningar. Video i artikeln ger möjlighet att hitta ytterligare information om ovanstående ämne.
