Värmesystemets säkerhetsventil - tillförlitligt skydd av

Frågan om säkerhet vid utformningen av värmesystemet får ökad uppmärksamhet, särskilt vid oberoende uppvärmning. Den största faran under uppvärmningssäsongen kommer från en kraftig ökning av trycket, rören kan helt enkelt inte motstå detta. Installera en enkel säkerhetsanordning gör det enkelt att jämföra trycket i systemet.

Funktioner i värmesystemet

Alla värmeelement är ursprungligen konstruerade för drift under vissa förutsättningar. I processen är det ofta fall då trycket i rören ökar dramatiskt. Och det är bra om rören motstår ett sådant test, men ingen kommer att garantera att nästa gång det inte kommer läckage, så är säkerhetsventilen för värmesystemet helt enkelt oersättlig.

Med hänsyn till orsakerna till den kraftiga ökningen av trycket i rören kan vi skilja:

• överdriven vattenuppvärmning - när temperaturen stiger, expanderar vattnet, vilket medför ytterligare spänning på rören och ventilerna;

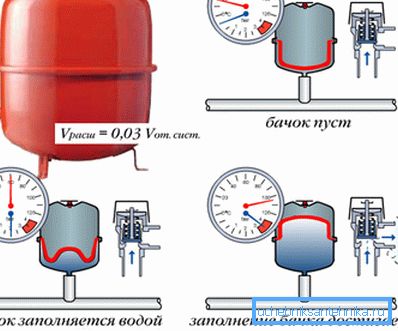

Var uppmärksam! Till viss del hjälper expansionstankar att hantera ett sådant problem. Överskott av vatten samlas bara inuti tanken.

• fel vid val av rördiametrar;
• om värmen matas från vattenförsörjningsnätet, och trycket i det överstiger denna siffra i värmekretsen;
• även en vanlig termisk ventil för uppvärmning (en som är installerad framför radiatorn) kan orsaka en ökning av trycket i tillförselröret. Detta uppstår oftast under varmt väder, när vattenflödet till kylaren reduceras till ett minimum;
• Fel i cirkulationspumpen kan också anses vara en av anledningarna.

Hur man säkerställer säkerheten

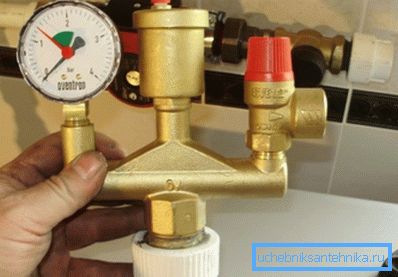

Vid installation av något värmesystem används en sådan sak som "säkerhetsgrupp". Den här termen avser ett antal enheter som låter dig övervaka systemets funktion och snabbt felsöka.

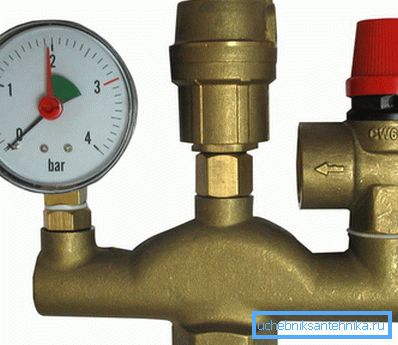

Säkerhetsgruppen innehåller vanligtvis:

• tryckmätare;
• luftluft - gör att du kan ta bort luft från rörledningen.
• i själva verket är en säkerhetsventil för uppvärmning en anordning som gör det möjligt att dumpa övertryck på några sekunder.

klassificering

I värmesystemen av lägenheter och privata hus används exklusivt fjäderanordningar med kontinuerligt justerbar användning. Med förhållandet mellan effektivitet, tillförlitlighet och kostnad - är detta ett perfekt alternativ.

Men i allmänhet finns det flera fler typer av enheter av detta slag:

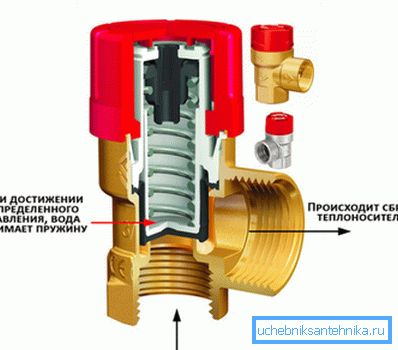

• vår - i sådana anordningar är spolstången fjäderbelastad och vid normalt tryck stängs ventilen. Så snart trycket börjar öka, blir fjädern komprimerad och genomgående hålet ökar - det överskjutande värmeöverföringsmediet dumpas i en separat behållare eller i retur;

Var uppmärksam! Det tryck som krävs för att öppna ventilen måste vara minst 10-15% högre än arbetstalet i rören.

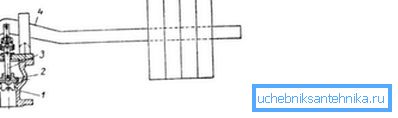

• hävstångsartiklar det präglas av ett högt pris och möjligheten till en flexibel anpassning av den ansträngning som krävs för att den ska kunna öppnas. Lasten är på spaken, och den är fixerad på den så att den kan röra sig. Genom att justera lastens position på spaken, kan du öka / minska insatsen som krävs för att öppna den.

Det är möjligt att citera klassificeringen och graden och sättet att återhämta sig:

• Om hissen inte överstiger 0,05 av sadelhöjden, anses en sådan anordning vara låglyftning;
• fulllyftanordning ger rörelse av slutaren på ett avstånd som motsvarar höjden på sadeln (eller till och med överstiger den).

När det gäller justeringsmetoden kan backventilen för uppvärmning vara:

• med en jämn justering - till exempel kan du ta med en fjädertyp. Portens rörelse beror på trycket i röret;
• med 2-stegsjustering - ett visst tröskeltrycksvärde är inställt, över vilket en öppningsöppning automatiskt öppnas helt och detta sker nästan omedelbart. Används inom industrin, där förlusten av ens några sekunder kan leda till allvarliga konsekvenser.

Retur och förbikopplingsenheter

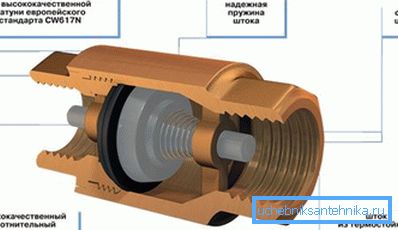

En backventil i värmesystemet gör att kylmediet bara kan röra sig i en riktning. "Höjdpunkten" hos en sådan anordning är att den fjäderbelastade skaftet endast tillåter vatten att strömma i en riktning. Tack vare de gängade anslutningarna att installera är det inte svårt.

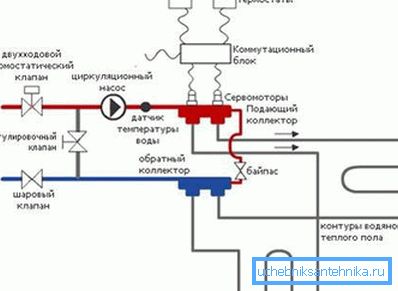

Ibland används istället för en säkring av öppen typ en bypassventil för uppvärmning. Dess huvudfunktion är densamma - utjämning av trycket i systemet, men om det öppna alternativet bara släpper över överskott av kylvätska, kommer by-pass-analogen att omdirigera vatten i värmekretsen.

Om termostater installeras framför radiatorerna, kan det under en varm tid finnas en situation när alla dem helt starkt blockerar flödet av vatten i batterierna. Som ett resultat ökar trycket i tillförselledningen.

Om en bypassventil installeras vid pannans utlopp, kommer den helt enkelt att överföra en del av kylvätskan från tillförselröret till utloppsröret. Så om en värmeventil används, behövs ytterligare skydd av värmesystemet.

Trevägsventiler

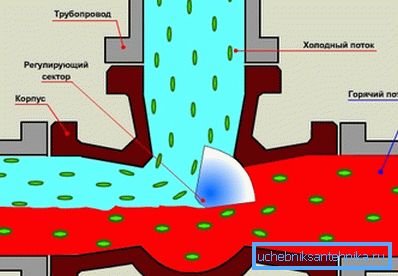

Huvudskillnaden för denna typ av enhet är designen - 1 ingång och 2 utgångar.

Tack vare denna trevägsapparat kan du använda:

• blandning av det heta kylmediet med det kylda

Var uppmärksam! Detta är nödvändigt vid användning av lågtemperaturvärme (golvvärme). Trevägsventilen gör att du kan ordna blandningen av kylvätskan från retur till försörjningsröret och eliminera risken för att du levererar för varmt vatten.

• En trevägsventil för uppvärmning gör det möjligt att isolera en värmekrets från en annan (det kan vara nödvändigt om olika värmeöverföringsmedia används).

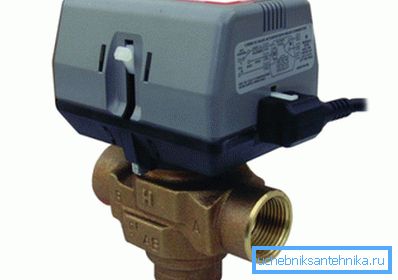

Inuti väskan finns antingen en spjäll eller en boll, vars rotation reglerar kylvätskeströmmen. En servostyrd ansluten till en rumtermostat kan användas för att styra spjället.

Ett par ord om installationen

Installation av alla delar i säkerhetsgruppen görs för hand. Det får inte vara något problem med installationen av en säkerhetsanordning, eftersom trådade anslutningar används. Och den viktigaste frågan är var man ska placera alla dessa element.

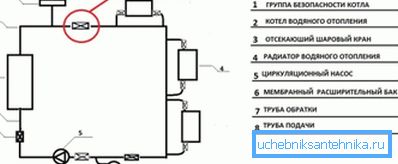

Anordningarna i säkerhetsgruppen ska placeras i försörjningsrörets område vid pannan. En annan subtilitet är var man ska installera avstängningsventilerna, vilket gör det möjligt att skära pannan omedelbart i händelse av funktionsfel.

Instruktioner för korrekt installation av säkerhetsgruppen kräver att en avstängningsventil placeras bakom gruppen av dessa enheter. I det här fallet, även efter att pannan är avskuren, tillåter säkerhetsventilen dig att återställa det överflödiga kylmediet och spara kedjan från skador.

Installationsalternativen för avstängningsventilen framför säkerhetsgruppen och direkt på rörsektionen som leder till den anses vara felaktiga. I det här fallet, när pannan är avskuren, kommer säkerhetsgruppen också att avbrytas, och pannan kan drabbas av.

Sammanfattningsvis

Installera en säkerhetsventil kan förbättra värmesystemets tillförlitlighet. Tack vare den här enkla och billiga enheten kommer tryckstörningar inte längre att äventyra rörlighetens integritet, och uppvärmningen kommer att hålla i många år.

Videon visar driftsprincipen för vårenhetens säkerhetsanordning.
