Värmesystem med naturlig cirkulation: 2 sätt att installera

Oavsett vilken typ av panna som används, för att effektivt värma ett hus eller lägenhet, är det nödvändigt att ordentligt organisera cirkulationen av kylvätska genom rör och radiatorer installerade i bostaden. Det mest effektiva och brett distribuerade gravitationssystemet. Principerna för sitt arbete, befintliga sorter, samt hur man utformar uppvärmning med naturlig omsättning med egna händer kommer att diskuteras nedan.

Princip för verksamheten

Det finns två huvudsakliga system för uppbyggnad av tekniska nätverk av uppvärmning:

1. Värmesystem med tvångsflöde. I detta fall används pumputrustning, tack vare vilket vatten tillhandahålls i rätt riktning. Nackdelarna med denna lösning är bruset som produceras av elektriska anordningar, liksom beroende av uppvärmning av tillgången på elektrisk energi.
2. Husuppvärmning med naturlig cirkulation. I detta fall tillhandahålls flödet av vatten från pannan till radiatorerna och baksidan genom att ändra vätskans termodynamiska egenskaper.

Kärnan i dess funktion är följande: vattnet expanderar vid upphettning, vilket medför att dess densitet minskar och vätskan skjuts in i den övre delen av värmesystemet. När det kyls ner går kylmediet gradvis till pannan längs rören som läggs snett, varefter cykeln återupptas.

Var uppmärksam! Naturlig cirkulation av uppvärmning är endast möjlig med korrekt monterade rör och närvaron av en expansionstank. Det senare är nödvändigt för att avlägsna luft från radiatorer och skapa det nödvändiga trycket i verkstadsnätverket.

Nackdelarna med det beskrivna systemet innefattar det faktum att vattenvärmesystemet med naturlig cirkulation har stor tröghet och är dåligt lämpad för uppvärmning av stora ytor (100 kvadratmeter eller mer) eller hus med 5 eller fler rum.

Cirkulationshuvud

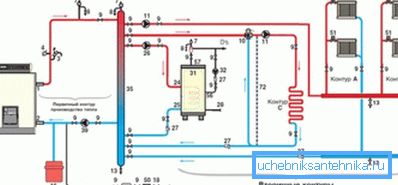

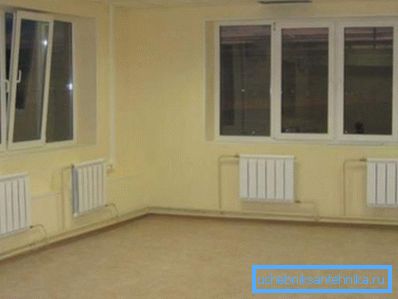

För att värmeutbytet som organiseras av kylvätskan är mest effektivt, är det nödvändigt att korrekt beräkna värmesystemet med naturlig cirkulation.

Det är viktigt att överväga följande indikatorer:

• skillnaden i höjd mellan pannvärmeväxlarens läge och avloppshålet i den lägsta värmningsradiatorn - ju större detta värde desto bättre kommer vätskan att cirkulera.
• Den temperatur som vattnet värms upp i kammaren i en gas, el eller fast bränslepanna - desto större skillnad desto effektivare kommer systemet att fungera.
• installationshöjden på radiatorer och lutningsvinkeln för rörledningarna - ju högre denna indikator desto effektivare kommer det kylda kylmedlet att övervinna det inre motståndet vid omvänd ström till kedjan.

Var uppmärksam! Värmepannan ska vara placerad under radiatorerna, annars kan kallt vatten inte nå värmeväxlaren. Av denna anledning används inte individuell uppvärmning med naturlig cirkulation i stadslägenheter, eftersom det inte finns något utrymme för installation av värmaren.

Vid utformning av något värmesystem är det också nödvändigt att korrekt beräkna centralelementets kraft - pannan - som värmer kylmediet som tillförs radiatorerna.

För att göra detta, använd följande formel:

W = Wud * S / 10, där:

• W - nödvändig utrustningskraft, kW;
• Wud är korrigeringskoefficienten för ett geografiskt område (från 0,7 till 1,5, beroende på klimatzonen);
• S - område av uppvärmda lokaler, kvm

Rörledningsmetoder

Uppvärmningen av ett privat hus med naturlig cirkulation kan installeras i två fundamentalt olika system.

De skiljer sig åt i sådana funktioner:

• genom att ansluta radiatorer av vattenuppvärmning med huvudledningar som försörjer vatten - det finns ett enrörs- och tvårörsplan (priset på det senare är högre på grund av den ökade materialkonsumtionen, men det är effektivare);
• Platsen för att lägga de viktigaste vattenledningarna - de kan vara överst (ovanför radiatorerna) eller under (längs golvet);
• vattenrörsarrangemangsplan - dödsändning (vatten tillföres varje radiator separat och avlägsnas från det på samma sätt) eller by-pass, när värmemediet, som strömmar från topp till lägsta punkt, passerar genom alla värmningsradiatorer;
• arrangemang av stigare - de kan fixas horisontellt och vertikalt.

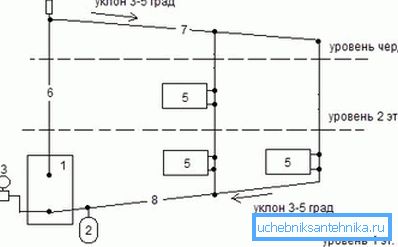

Metod 1. Monotube gravitation värmesystem

Naturuppvärmning, som görs under systemet med ett enda rör, kan endast ha den övre ledningen av huvudkanalerna. I det här fallet, som namnet antyder, installeras en tillförselledning, där vätskan återvänder efter att flödet genom radiatorerna har gått.

I detta fall organiseras fluidens naturliga flöde på grund av skillnaden i dess temperatur och som en följd dens densitet.

Om gravitationsvärmesystemet är monterat i ett två- eller trevåningshus, då antalet golv ökar, måste området för värmningsradiatorer minskas. I detta fall kommer värmen att vara likformig, trots minskningen av kylmedels temperatur.

Rör i ett rörsystem kan monteras på två sätt:

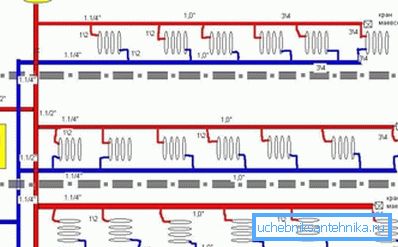

• parallell - en del av vattnet kommer in i kylaren och resten av kylvätskan strömmar vidare via huvudkanalen ytterligare (fördelen med denna lösning är att man med hjälp av manuell eller automatisk avstängningsventil kan begränsa mängden varmvatten som matas till värmepanelen och därmed minska temperaturen i rummet);

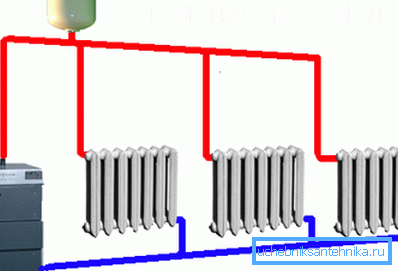

• flöde genom - i det här fallet strömmar hela volymen av uppvärmt vatten genom varje värmepanel i huset (du kan inte reglera volymen av vatten som matas till radiatorn, utan att helt blockera tillförseln, eftersom detta kommer att leda till funktionsfel i hela systemet).

Tips! Ett mer optimalt system kan anses parallellt. Det gör det möjligt att reglera temperaturregimen separat i varje rum. Detta sparar energi (gas, dieselbränsle osv.) Och skapar ett bekvämare inomhusmikroklimat.

Med tanke på att vattenförsörjningen i ett enda rörsystem endast kan genomföras via en kanal, är uppbyggnaden av denna typ av uppvärmning endast möjlig i byggnader med ett vindgolv där rör med uppvärmd vatten i pannan är placerade.

Nackdelarna med ett-rörs-systemet inkluderar oförmågan att delvis starta systemet, fördelarna är lägre kostnad på grund av den mindre mängd material och installationsarbeten samt estetik.

Metod 2. Två-röret gravitation värme nätverk

I detta fall är installationen av två rörledningar nödvändig:

1. Inkommande. Den levererar en förvärmd värmebärare till batterierna. Ett rör tas ut från pannan, som går in i expansionstanken som behövs för att skapa tryck i linjen. Från det går vattenströmmen till radiatorerna. Volymen av den expansionstank som används beror på värmeanläggningens storlek. I vissa fall måste den här enheten vara utrustad med ett överloppsrör som tar bort resterande vätska.
2. Kommer ut. Genom denna rörledning transporteras det kylda vattnet till värmeväxlarens värmeväxlare för uppvärmning. Den kalla linjen bör läggas i samma lokaler där matningskanalen monterades. Detta är ett effektivare system, eftersom det möjliggör bättre kontroll över temperaturen i rummen. Dess nackdelar - den höga kostnaden för installation och bulkiness.

Val av konstruktionskrigare

Det finns två huvudalternativ:

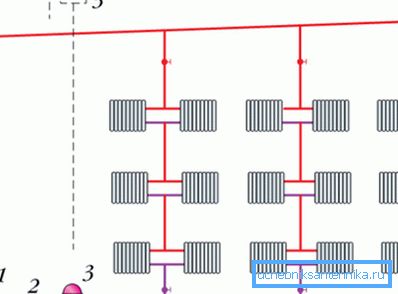

1. Vertikal stigare. I detta fall förenas alla rör från radiatorer till det centrala elementet som passerar genom varje våning i huset. Fördelarna med användningen är att det inte finns risk för trafikstockningar, nackdelarna är den höga kostnaden (flera rör som förbinder det centrala röret med radiatorer behövs).

1. Horisontell stigare. Alla värmepaneler på varje våning är anslutna till en matningsledning. Mer ekonomiskt alternativ. I det här fallet är det dock nödvändigt att installera speciella luftventiler som förhindrar "luftning" av värmenätverket, vilket påverkar dess effektivitet.

Fördelar och nackdelar

Användningen av ett uppvärmningssystem med kylvätskans naturliga cirkulation har många fördelar, varav huvuddelen är:

• enkel installation, idrifttagning och underhåll
• Maximal effektivitet - Gravitationsuppvärmningsnätet har hög effektivitet och gör det möjligt att reglera temperaturregimen för varje rum separat.
• ekonomi - värmevärden för gravitation är en av de billigaste bland de befintliga hushållsuppvärmningssystemen (om du vidtar åtgärder för att minska väggens, väggens och takets värmeledningsförmåga);
• ljudlöshet - frånvaron av fungerande elektrisk utrustning minskar bullret som följer med klimatsystemet,
• icke-flyktighet - ett gravitationellt uppvärmningsnät som tas i bruk kommer också att fungera vid tillfälligt upphörande av elförsörjningen, vilket annars skulle behövas för att driva pumparna.
• Lång livslängd - med korrekt installation och korrekt underhåll, kommer uppvärmningsutrustning att vara längre än 35 år utan att det behövs stora renoveringar.

Den största nackdelen med uppvärmning med naturlig cirkulation är omöjligheten av dess användning för stora byggnader. På grund av vätskans låga tryck bör längden på de horisontella sektionerna av rörledningarna inte överstiga 30-35 meter, annars kommer systemets effektivitet att minska avsevärt.

Dessutom måste du ha ett teknisk golv i den övre delen av byggnaden där expansionstanken är monterad.

På grund av den låga trögheten rekommenderas att man inte undviker att lägga rör i ouppvärmda rum, eftersom det finns risk för frysning av kylvätskan och följaktligen brott mot ledningens integritet.

slutsats

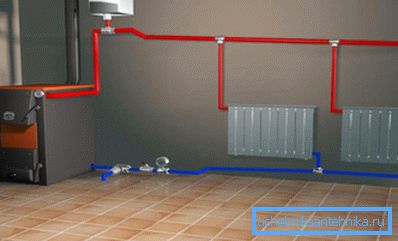

Ett system med naturlig cirkulation är kanske den bästa lösningen för att ordna uppvärmningen av ett litet hus. Det är dock absolut inte lämpligt för en stadslägenhet, ett sommarhus, där människor och en stuga med ett område på mer än 100 kvadratmeter inte förväntas leva året runt. meter. I det här fallet är det bättre att bo på andra metoder för uppvärmning, som beskrivs i videon nedan.
