Värmesystem med dubbelkedja: de mest lämpliga lösningarna

Som du vet är värmegeneratorens värmevärmare separat värmevatten för radiatorer (första grenen) och för varmvattenförsörjning (andra gren). Ett liknande system av systemet i våra dagar har blivit ganska populärt, på grund av dess mångsidighet och komfort.

För att ett sådant nätverk ska kunna fungera krävs för det första en värmepanna med dubbla kretsar som kan värma både värmeöverföringsvätska och varmt vatten. Vi kommer att beskriva hur ett privat hus med en dubbelkretspanna kan implementeras i denna artikel.

Funktioner av värmegeneratorer med dubbelkrets

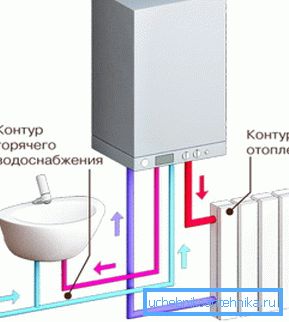

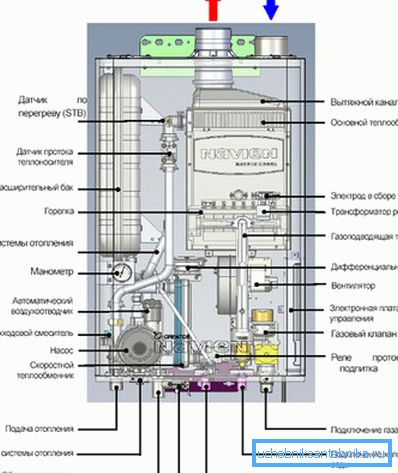

1. Huvudskillnaden mellan sådana enheter och enkretsmodeller är att de använder bränsleens värmeenergi inte bara för att värma vatten i värmekretsen utan även i varmvattenförsörjningskretsen..

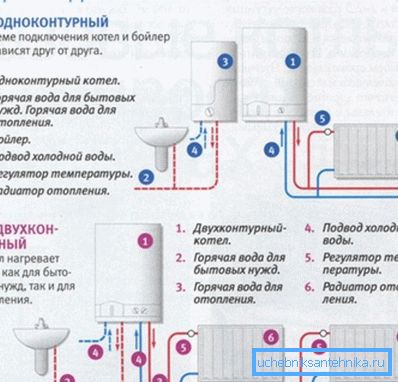

2. Enkretsmodeller kan också användas för att värma vatten.. Detta kan ske i lagertanken genom indirekt uppvärmning. I detta fall kommer värmebäraren delvis att ge upp energi, som strömmar genom en extra värmeväxlare i en termiskt isolerad tank.
3. Huvudskillnaden för fabriksomkopplingsenheten från sådana improviserade kretsar är den direkta överföringen av värmeenergi från bränslet till vattnet..

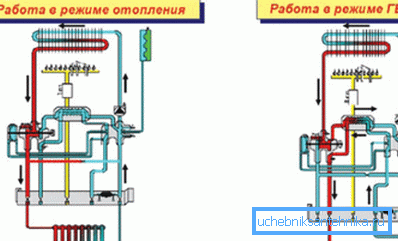

Var uppmärksam! Vid utformning av ett system, överväga en mycket viktig funktion som har ett uppvärmningssystem med en dubbelkretsspanna. När en varmvattenkran slås på i huset, slutar pannan värma värmebäraren och växlar till varmvattenkretsen.

Hur fungerar en sådan enhet i praktiken?

1. För välisolerade byggnader som har ett betydande område är det upplösta driftsättet för dubbelkretsenheten inte särskilt viktigt. Sådana byggnader har hög termisk tröghet. Därför, även om pannan värmer vatten i några timmar endast för hushållens behov, kommer temperaturen i huset att ändras med endast 1/2 grad.
2. När en byggnad är liten eller inte tillräckligt isolerad blir tröghet en viktig parameter. Uppvärmning av batterier och vatten i rören ska i så fall svalna så länge som möjligt. Detta kan uppnås genom att plocka upp radiatorer med en stor mängd sektioner och rör med en ökad sektion.
3. När det finns behov av betydande mängder och konstanta kostnader för varmt vatten, är det bättre att inte installera en dubbelkretsspanna.

Här är ett uppvärmningssystem med två pannor eller en enkel-loop-analog och ett kolonnvärmevatten bättre. Dubbelkretsenheten kommer inte att kunna behålla en behaglig temperatur i rummen om en större andel av tiden används på varmtvatten.

1. Ett gravitetsvärmesystem bör inte heller planeras med liknande panna.

Var uppmärksam! I så fall stoppar cirkulationen i uppvärmningsnätet nästan omedelbart efter att ha stoppat pannan. Återhämtningen blir lång. Under påfyllning med varmt vatten värms batterierna ojämnt. Detta leder till en obekväm temperaturfördelning i rummen.

Uppvärmning arrangemang om byggnaden är liten

Tänk på vad som kan vara ett system för att koppla upp värmepannan med dubbla kretsar, om huset är envåning, litet (upp till 100 m2) och har flera separata rum, som alla behöver värmas upp.

I det här fallet kommer ettrörsnätet att vara optimalt. Det är det enklaste i konstruktion och installation, med drift nästan inga problem. Dessutom kommer priset på systemet att vara lågt på grund av materialets ekonomi, eftersom de kommer att ta mindre än en två-rörs motsvarighet.

Schemaimplementering

1. En liten volym av byggnaden föreslår att det kommer att finnas få hyresgäster i den. Så kostnaden för varmt vatten blir liten. Det finns inget behov av att överge med oavsiktlig tröghet, men vackra och välgivande värme aluminiumbatterier. Pig-järnanaloger är värmekänsliga, men som regel oestetiska.
2. Volymen kylvätska i rören, i detta fall rekommenderas att öka. Den optimala lösningen på problemet är att öka tvärsnittet av produkter med en rad. Till exempel från Du-30 till Du-40. Mängden vatten i kretsarna blir då 1,6 gånger större.
3. Alla radiatorer måste monteras utan att öppna kretsen parallellt med den. Schemat för deras inslag kan vara diagonalt eller lägre.

Instruktionen rekommenderar att du sätter på varje batteri:

• gasreglage (matningsbalansering);
• avstängningsventil på returledningen;
• ventil för luftblödning från systemet (av konventionell design eller Mayevsky) till höger eller vänster övre lock.

Lägre ledningsalternativ

1. För att minska huvudkretsens tvärsnitt och öppna det, borde det inte vara så.
2. Omedelbart efter värmegeneratorn måste konturröret höjas vertikalt för att skapa en "accelererande" kollektor. Då måste du leda den med en sluttning (konstant) nere.

Var uppmärksam! Sådan rördirigering är ganska komplex och oestetisk. Det är dock nödvändigt att värmebatterierna upphettas på grund av naturlig cirkulation när pumpen är avstängd.

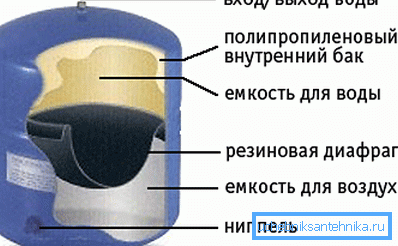

1. Framför pannan (längs flödet av kylvätska) ska installeras expansionstanken (membran). Det kommer att kompensera för ökningen av vattenvolymen när den värms upp.
2. Tanken ska ha en kapacitet på 10 procent av värmebärarens volym. Tanken ska sättas upp.

Vad ska man göra om huset är stort i storlek

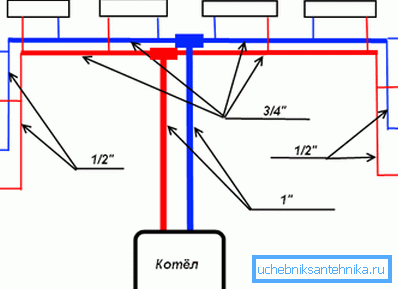

1. För en stor tvåvåningsbyggnad med ett stort antal separata rum passar ett två-rörsuppvärmningssystem bäst. Den ska ha en toppfyllning och konstant ledningsradiatorer.
2. Strax från värmegeneratorn, strömmar det upphettade vattnet uppåt genom matningsröret. Det går runt byggnaden på vinden eller taket på övervåningen.
3. Sedan kommer vattnet in i stigarna, batterierna är anslutna till dem. De öppnar inte helt stigaren. Varje enhet är utrustad med en justeringsstopp och stötdämpare.
4. Det är lämpligt att installera en avstängningsventil på den andra grenen av inloppsrörledningen. Ventilen för luftblödning kan sättas enbart och fästas till expansionstanken i kretsens övre del.
5. På det andra (nedre) röret, som böjer sig runt husets byggnad genom källaren eller golv på första våningen, strömmar vatten tillbaka till pannan.

Var uppmärksam! Sådan bindning av en varmkedjekoppling med dubbla kretsar har en viktig fördel. Om det behövs kan det fungera på grund av värmebärarens naturliga cirkulation. Det kommer att finnas ett rör för flödet av vatten till övre delen av flaskan som övre samlaren.

Det vill säga ett system med ett sådant system kan fungera utan strömavhängande enheter (till exempel en pump). Baserat på detta, om force majeure uppstår, kommer du aldrig att frysa.

Öka systemets termiska inerti

Du kan öka värmeinförandet med värmeanläggningen med egna händer.

1. Det är lämpligt att göra detta genom att välja en något större del av konturrören än vad som är nödvändigt för projektet.

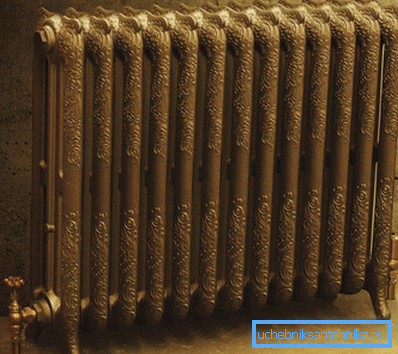

2. Du kan också byta ut aluminiumbatterier med gjutjärnsprodukter. De har en expanderad inre volym av sektioner, vilket ökar materialets värmeledningsförmåga och värmekapacitet. Det antas att alla gjutjärnsbatterier för värmesystem har en ful design. Detta är dock inte fallet. Ja, deras föråldrade sovjetiska era modeller produceras fortfarande. Men förutom dem erbjuder marknaden moderna motsvarigheter. Till exempel, vackra golvradiatorer från smidd gjutjärn eller väggbatterier med platta estetiska former.

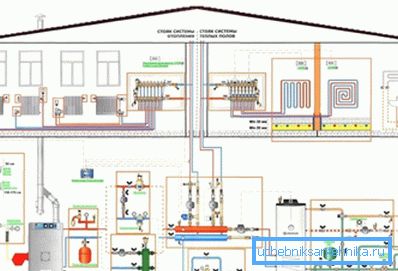

1. Ofta behövs det bara en gång i taget på vinden eller andra våningen i ett hus på vintern, till exempel för att rymma gästerna. Då är det bästa alternativet att använda ett uppvärmningssystem med två värmegeneratorer och separata enrörskretsar för varje våning.
2. I det här fallet kommer pannan i övre delen att drivas mestadels i ekonomiläge, d.v.s. Håll en temperatur på ca +5 grader.

Det billigaste sättet att övervinna alla problem.

1. Du kan självständigt förbättra uppvärmningsnätet, vilket ofta ökar sin termiska tröghet.

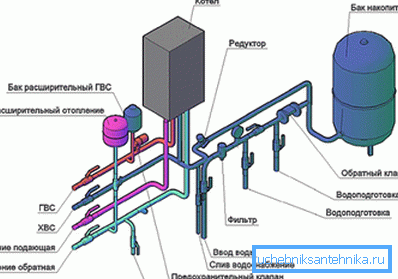

2. För att göra detta lägger du till ett batteri av termisk energi (lagertank) i kretsen. Det är en behållare med en volym på 300/2000 l, som har två anslutningsrör. Tanken ska vara välisolerad för att minska värmeförlusten.
3. Kapaciteten tjänar till ackumulering av stora volymer uppvärmt vatten. Om pannan stannar, används värmen från denna tank. Det är uppenbart att ju större reservoaren, radiatorn saktar långsammare.


4. Värmeackumulatorn kan sättas på någon av värmesystemets delar. Du kan montera den i källaren. För att göra detta, öppna den nedre kretsen med två anslutningar. Det är möjligt att sätta enheten i skafferi. Ett intressant alternativ är att vrida enheten till en varm säng. När allt kommer omkring kommer det oundvikligen att ge lite värme till atmosfären.
5. Batteriet kompenserar för temperaturfall i kylvätskan under perioden då pannan värmer vattnet för varmvattenförsörjning. Det är mycket fördelaktigt om pannan drivs av el.

Var uppmärksam! Naturligtvis har denna metod sina nackdelar. Till exempel är en värmeackumulator ganska dyr. En högkvalitativ isolerad modell med en volym på en kubikmeter kommer att kosta dig 20/30 rubel, vilket beror på tillverkaren.

slutsats

Dubbelkretsvärmegeneratorn har båda sina fördelar och nackdelar. Om så önskas kan minuserna av enheten minskas betydligt. I det här fallet får du det mest bekväma systemet som ger ditt hem varmt och varmt vatten. Videon kommer att berätta ännu mer.
