Värmesystem i en bostadshus: teknisk apparat och

Det enklaste klimatanätet i ett privathus består av en värmepanna, radiatorer och rör som förbinder dessa element i en sluten ring genom vilken kylvätska cirkulerar. Värmesystemen i flera våningar byggs dock på ett helt annat sätt, vilket måste beaktas när man reparerar eller moderniserar sin komponent i en lägenhet. Annars kommer problem med grannar och bostadskontor inte att undvikas.

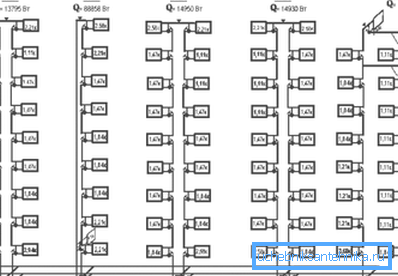

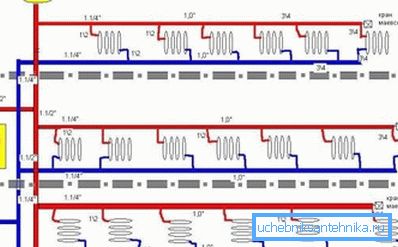

Schematiskt arrangemang av uppvärmning med ett centralt flöde av kylmedel

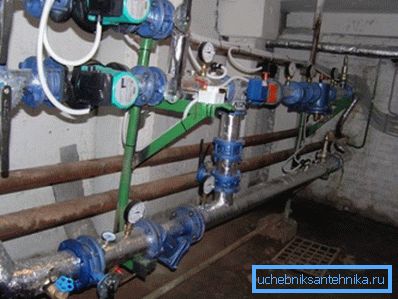

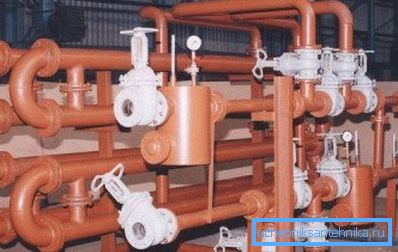

Husdistributionsnav

Värmesystemet i en lägenhetsbyggnad börjar med en stoppventil som är installerad på röret som förbinder rörledningarna i källaren med flödes- och urladdningsledningar (anvisningar bifogade SNiP 41-01-2003).

Var uppmärksam! Det här ögonblicket är mycket viktigt för arbetare med bostäder och kommunala tjänster och organisationen som levererar värme. Det är just genom denna ventil att deras krafter är uppdelade: Organisationen som tillhandahåller uppvärmningstjänster är ansvarig för säkerheten och driften av extern kommunikation, bostadsavdelningen eller bostadsrätten bör vara oroad över den interna hälsan.

Efter avstängningsventilen finns en mängd utrustning som behövs för att cirkulera kylvätskan och hett vatten genom lägenheter som ligger på alla våningar i huset. Dess lista och beskrivning finns i tabellen.

Värmesystemet i en lägenhetsbyggnad regleras genom att ändra värmhissens munstycks diameter. Genom att stänga och öppna motsvarande ventil, sänker behållaren för bostäder och verktyg eller saktar ner kylvätskans cirkulation i värmesystemet, varigenom temperaturen ändras i radiatorerna.

Tillförsel och urladdningsledningar

Det nästa viktiga elementet i uppvärmningssystemet för lägenhetsbyggnader är de stigare som levererar vatten till varje våning i huset och dränerar det kylda kylvätskan som har blivit genom de batterier som är installerade i bostaden.

Det finns två huvudscheman:

1. Värmebäraren matas genom ett rör och avlägsnas genom en annan. Dessa huvudsteg, som ligger i olika ändar av huset, på varje våning är sammankopplade med broar, genom vilka vätskeflödet strömmar och går längs vägen i alla batterier. Så här är värmesystemet i det flerfamiljiga 5-våningshuset organiserat.

Ett sådant system övergavs sedan, eftersom det gör det svårt att fullständigt ladda kylmediet. Vid luftning av rör eller radiatorer i en lägenhet är det mycket svårt att ta bort allt vatten från de horisontella sektionerna av rörledningarna.

1. Vatten strömmar genom ett vertikalt rör in i vinden och går sedan ner, som strömmar från batteriet till batteriet, från övervåningen till botten..

Var uppmärksam! Båda dessa vattenfördelningsplaner har en stor nackdel - bygeln som ligger på vinden eller det tekniska golvet. Det är nödvändigt för utmatning av luft genom luftventilen, men leder till ganska signifikant värmeförlust vilket minskar effektiviteten i klimatsystemet som helhet.

Med tanke på att de tekniska nivåerna av bostadshus (vindar och källare) inte värms upp, är det risk för kylvätskefrysning i händelse av ett värmesystemfel.

För att undvika detta tillhandahålls följande konstruktionsegenskaper för värmerör:

1. Höjd horisontella hoppare. Om fallet i rörledningar som föreskrivs av SNiP är korrekt observerat, avgår kylvätskan från vattnet från vätskan, och isbildning som kan bryta rör och radiatorer är helt utesluten.
2. Värme tekniska golv. Även om värmningsradiatorer på vinden och i källaren inte är försedda, rör sig själva rören, trots glasullen eller mineralfibern som täcker dem, fortfarande luften, så kylvätskan kyler inte omedelbart efter ett nödstoppstopp.
3. Stor tröghet. De övre och nedre lintelarna av stigarna är ganska stora i diameterrör (mer än 50 mm). Deras kylning efter upphörande av värmeförsörjningen sker inte omedelbart. På grund av detta har vattnet i dem inte tid att frysa.

I allmänhet är det för närvarande använda systemet med den övre fördelningen av kylvätskan ganska effektiv, även om den har vissa funktioner i drift:

1. Starta värmesystemet är så enkelt som möjligt. Det är nog att öppna stoppventilerna som blockerar tillgången på vatten och luftventilen på vinden. Efter påfyllning av rören med vatten är den senare blockerad för att undvika förlust av kylmedel. Vid denna händelse slutar lanseringen av klimatanlägget.
2. Tvärtom är det svårt att stänga av kylvätskans uppvärmning och nödutsläpp. Du måste först hitta det önskade röret på översta våningen, stänga ventilerna där och öppna sedan ventilen på stigarens nedre del.
3. Med vertikal fördelning är värmefördelningen ojämn (även om värdetjänsterna är samma). Faktum är att de övre lägenheterna får en varmare värmebärare, som värmer upp lägenheten bättre. För att kompensera för detta, i lägenheterna nedanför måste du installera värmeväxlare med ett stort antal sektioner.

Värmeväxlare i lägenheterna

Om du inte bytte ut värmeanordningarna i en stadslägenhet med egna händer, värms den av en av två enheter:

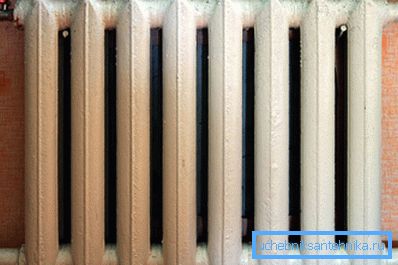

1. Gjutjärn batteri. Den har en liten värmeöverföring, signifikant tröghet, stor vikt och inte alls estetiskt utseende. Å andra sidan kan denna apparat användas med en värmebärare av vilken kvalitet som helst. Gjutjärn är praktiskt taget inte utsatt för korrosion och kan vara i mer än 50 år med periodisk rengöring av interna avlagringar.

1. Stålrör med värmeväxlarplattor. Denna värmeanordning installerades i samband med besparingarna vid byggandet av hus och håller inte vatten.

Nu anses det bästa alternativet för ett värmesystem med en central kylvätska rätt att vara bimetalliska värmeväxlare.

Dessa enheter består av:

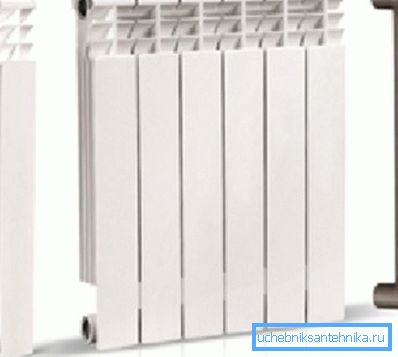

• stålram genom vilket kylmedel strömmar;
• aluminium värmeväxlare, slitna på ramen - det ökar värmeöverföringen och ger batteriet ett attraktivt utseende.

Hållbara stålrör inuti förhindrar korrosion (till skillnad från alla aluminiums radiatorer) och ger styrka till radiatorn, skyddar mot hydrauliska och pneumatiska stötar, som inte är ovanliga för centraliserade värmesystem.

En annan positiv punkt vid användning av en bimetallisk enhet är hög effekt. Detta gör det möjligt att använda färre sektioner.

Den enda nackdelen är den höga kostnaden. De beskrivna värmeenheterna är bland de dyraste bland all befintlig värmeutrustning.

Var uppmärksam! Om det finns reglerventiler på batteriernas inloppsrör - kranar, termostater, gaser, etc. - måste du utrusta omloppet (bygeln mellan batteriets inlopp och utlopp). Annars kommer termostaten att styra volymen kylvätska inte bara i ditt batteri, men i alla lägenheter som ligger nedan, vilket inte är osannolikt att behaga grannarna.

Funktioner av hetvattensystem

Organisationen sysslar med att värma lägenhetsbyggnader, vet och levererar varmt vatten till konsumenterna.

Precis som klimatsystemet har detta tekniska nätverk några särdrag:

1. Uppvärmning av varmvatten och kylvätska under uppvärmningsperioden är centraliserad. Oftast används samma rörsystem för att leverera båda vätskorna. För att separera flödesventilen används, placerad i källaren.

1. Varmvattensystemet kan ha ett eller två rör. Det senare systemet är mer föredraget eftersom det tillåter dig att undvika överdriven konsumtion av vatten som uppstår i ett rörsystem när ventilen öppnas (varje konsument väntar tills det avkylda vattnet dräneras och varmvattnet börjar strömma).
2. Ofta är radiatorer installerade i badrummet och används för att torka handdukar anslutna till varmvattenledningen. Det här är inte ett mycket bra system, eftersom den handduksstork är fortsatt varm på sommaren, vilket gör det obekväma att stanna kvar i badrummet.

Tips! Att lösa detta problem är enkelt. Vid reparationer eller vid byte av värmeutrustning i en lägenhet ska avstängningsventiler läggas på inlopps- och utloppsdelar. Glöm inte att utrusta bypassen.

1. På grund av det faktum att hett vatten levereras genom värmepanna, stängs det ofta av på sommaren. Det är nödvändigt att utföra underhållsarbete på huvudutrustning i värmenät.

slutsats

Värmesystemet för bostadshus med centraliserat kylvätskeflöde skiljer sig i grunden från enskilda klimatnät. Okvalificerad intervention och modernisering kan inte bara förvärra kvaliteten på uppvärmningen hos grannar, utan också leda till fullständig obstruktion av rörledningar.

Därför är det nödvändigt att strikt följa föreskrivna regler eller använda tjänster av kvalificerade specialister vid arbete. Du kan lära dig mer om tekniska nätverk av höghus från videon som publiceras i den här artikeln.
