Värmesystem: en översikt över populära system och funktioner
Det verkar som det kan vara svårt att bygga klimatnätverket? Enligt majoriteten är detta antingen värmepunktet för värmesystemet eller en individuell panna som värmer värmeöverföringsvätskan. Då kommer vatten eller frostskydd genom rören in i radiatorerna, där sekundärutbytet av värmeenergi med luften i rummet sker.
Men bakom den externa enkelheten finns det väldigt komplexa tekniska lösningar, vars instruktions- och underhållsmanual tar mer än ett dussin sidor.
Metoder för uppvärmning av kylvätskan
Centrala värmepunkter

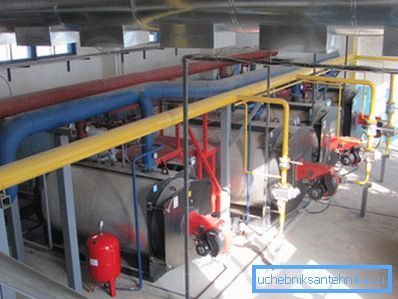

Med hjälp av centraliserade pannor uppvärms värmebäraren, som sedan levereras till boende i stadslägenheter. Även denna typ av uppvärmning är ibland organiserad i stugan bosättningar.
Klimatsystem med centraliserad vattenförsörjning har följande egenskaper:
- Uppvärmningsutrustning ligger i en specialutrustad byggnad och värmer upp vattnet för ett stort antal konsumenter.
- För att leverera vätskan till adressaten används värmehuvud, som vanligtvis ligger i tunnelbanor.
- Justering av alla parametrar för kylvätskan (temperatur, tryck, fysikalisk och kemisk sammansättning, vattenhastighet) är också centraliserad, slutanvändaren kan inte påverka dem.
Fristående installationer
I sådana system görs uppvärmning av vatten, som sedan skickas till radiatorer, individuellt för varje lägenhet eller hus. För detta ändamål sätta sin egen värmepanna. Du kan välja själv, baserat på kraft och typ av bränsle som används.
Följande sorter finns:
- gas. Det vanligaste alternativet. Naturgas används, levereras genom stammarör eller lagras i gasflaskor eller gashållare. Värmesystemet med en gaspanna är en av de mest ekonomiska, men endast certifierade specialister kan installera och underhålla sådan utrustning.

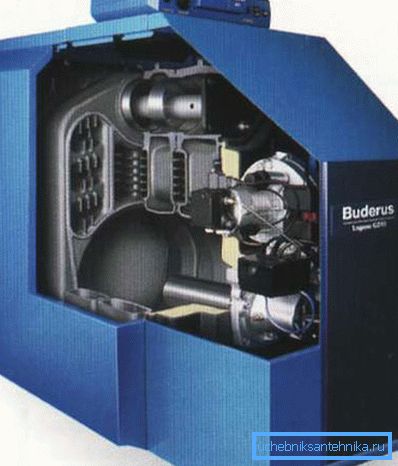

- Fast bränsle. Utmärkt och billigt alternativ för hus som det huvudsakliga vattenförsörjningssystemet inte är medfört. Bränslet som används är trä, brunkol, torv och så vidare. Det finns även enheter som arbetar med biomassa. Med hjälp kan du organisera den mest miljövänliga uppvärmningen.
- Bränsleolja. Uppvärmningssystem, som innehåller en bränslepanna med flytande bränsle, fungerar helt autonomt och kräver inte periodisk mänsklig intervention för att ladda bränsle. Den enda nackdelen är det höga priset på dieselbränsle och behovet av rymlig lagringsutrustning för dieselbränsle.
- elektriska. Kan också användas för att värma kylvätskan. Har utmärkta konsumentegenskaper och tekniska egenskaper. Men bränsle - el - är för dyrt, eftersom värmesystemet inte kommer att vara ekonomiskt.
De flesta elenheter används som extrautrustning eller backuputrustning.
Var uppmärksam! För större hus eller kommersiella byggnader kan en bifilär värmekrets installeras, som inte inkluderar en, men två kedjor som betjänar klimatnätets olika konturer.
Dessutom är teknik för klimatsystem som använder alternativa energikällor pågår. Det mest lovande thermosyphon värmesystemet med solljus.
Utvecklingen av utrustning är dock på en sådan nivå att det är omöjligt att använda dessa enheter som grundläggande. Den genererade värmeenergin räcker inte för att ge huset värme.
Sätt att lägga rör
Efter att ha tagit hand om pannan kan du fortsätta till valet av rörlayout. Här bör det uppstå svårigheter.
Det finns tre huvudvarianter:
- Enkelt rör I det här fallet, längs omkretsen av rummet, läggs ett bagagerör i vilket batterierna drivs. Installationsschemat för sistnämnda kan vara i följd (kylvätskan strömmar genom varje värmeelement, det har inget annat sätt) och parallellt (vatten strömmar genom röret och går in i batterierna genom dräneringskanaler som går till radiatorns inlopp och utlopp).
- Två-rör. Här läggs två kanaler - en för att leverera varmt vatten, den andra för att återföra kylvätskan till värmeutrustningen. Ett mer flexibelt system som gör det möjligt att justera temperaturen i rummen och göra det möjligt att reparera eller byta ut radiatorer utan att stoppa hela värmesystemet.
Tvårörsordningen har två sorter:

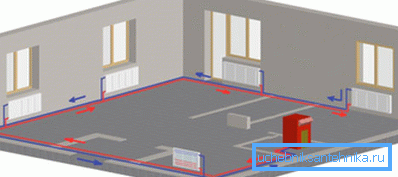

- dödsuppvärmningssystem - i det här fallet går ett par linjer till det sista rummet, där det är anslutet av en bygel;

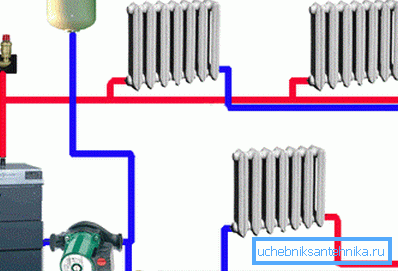

- tillhörande värmesystem - värmeledningar förbi alla rum och återgå till pannan.
Den andra typen är att föredra: mindre material kommer att krävas för dess produktion.

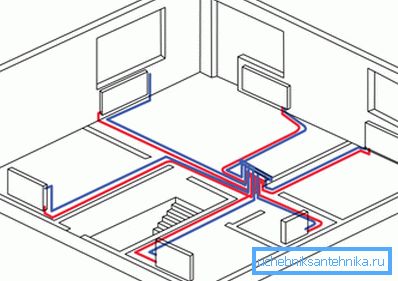

- Fördelare. Kylvätskan levereras till uppsamlaren, som fördelar den separat på varje batteri. Det flexibla systemet, men installationen kräver för stora investeringar.
Problem med uppvärmning och deras lösningar
Allmänna uppdelningar och rutinunderhåll
Precis som din favorit Daewoo Nexia eller Toyota Prado, kräver uppvärmningsnätet regelbundet underhåll.
Förutom de planerade tekniska arbeten kan värmesystemet misslyckas av vissa oförutsedda skäl:
- expansionsbehållaren eller den så kallade bufferkapaciteten är deprimerad eller rostig;

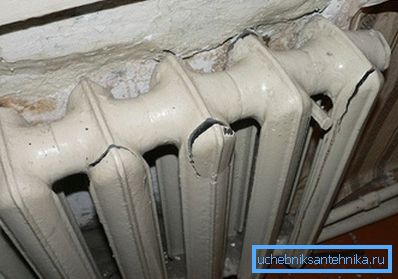

- hydraulisk chock, som uppstår i värmesystemet, kommer att förstöra radiatorerna;
- Ett stort läckage bildas, vilket kan orsaka luftning eller fullständig tömning av värmepanna.
- som ett resultat av extern fysisk påverkan kommer röret eller kylaren att skadas och så vidare.
Var uppmärksam! Om uppdelningen inträffade i värmepannan (speciellt gas), bör du inte fixa det själv. Även om regulatorerna eller termometern helt enkelt misslyckades, tätningsmedlet torkades ut eller geltätningarna på munstyckena började strömma, är det nödvändigt att söka hjälp av professionella. Användarhandboken för värmeutrustningen förbjuder direkt obehörig störning av enhetens funktion.
För att undvika problem under driften av systemet är det önskvärt att konstruktionen eller rekonstruktionen såväl som idrifttagning utförs av ett särskilt team av rörmokare. I slutet av arbetet kommer de att utarbeta en acceptanshandling och en inspektionshandling av systemet, vilket du måste skriva, ge dig en ritning och ett pass av klimatnätet, och ger också en garanti för det utförda arbetet.
I händelse av en olycka, om du översvämmer grannarna, och den utförda kompetensen visar att felet inträffade på grund av installationsfel, kommer entreprenören att kompensera för skadan. Anledningen till att stämningsansökan lämnas in till domstolen kommer att vara de ovannämnda dokumenten.
Självmontering är också önskvärt att utföra under överinseende av en erfaren specialist, som redan har varit engagerad i uppvärmning. Dessutom behöver du inte spara pengar vid köp av material, ta bara högkvalitativa rör.

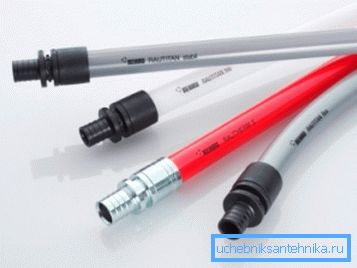

Till exempel säljs väl beprövade delar under varumärket Rehau. Även om priset är ganska högt är det ett utmärkt val som inte kommer att göra dig besviken.

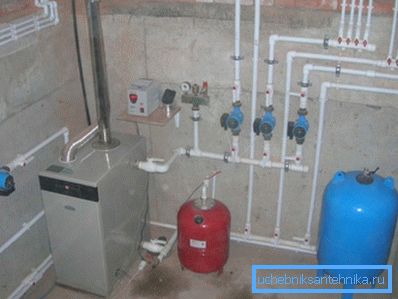

Rutinunderhåll av värmesystem kan utföras självständigt. De vanligaste problemen och deras lösningar ges i tabellen nedan.
| Problemet | beslutet |
| Uppvärmning i värmesystemet | En sådan olägenhet uppstår sällan vid drift av klimatnät. Uppvärmning kan ske i lägenheter som ligger nära centraliserade värmeaggregat och endast om reglerna för installation av batterier har brutits. När munstycken är anslutna med en arbetsförbikoppning, kan du inte tänka på någon uppvärmning. När det gäller autonoma system regleras temperaturen här genom att du personligen använder elektroniska pannor. |
| Förhindrande av vattenhammare | Denna term avser en kraftig ökning av kylvätskans tryck i systemet, vilket kan leda till nedbrytningar av rör, rördelar och oftast värmeväxlare. Det är lätt att hantera problemet. I ett autonomt system är det nödvändigt att långsamt fylla kylvätskan i rören och i det centrala systemet, utrusta batterinlopparna med termiska ventiler som ska skruvas på när systemet startas och släpps långsamt så att vatten fyller batteriet med en liten ström. |
| Matningssystem | Om det slutna värmesystemet är utrustat med en expansionstank av öppen typ, är det nödvändigt att ständigt övervaka köldmediet i den. Vätskan tenderar att avdunsta, så volymen av vatten som cirkulerar genom rören minskar. Det är nödvändigt att periodiskt kompensera för förluster. För att göra detta är det inte nödvändigt att klättra in i vinden, kan bristen på kylvätska bestämmas av tryckmätaren installerad på pannans instrumentbräda. |

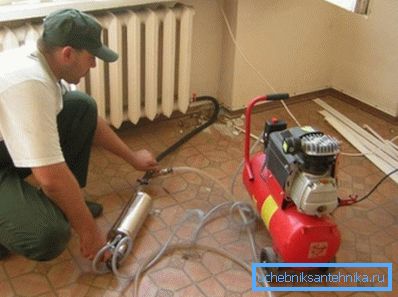

| Klimat nätverk rengöring | I arbetet med att arbeta inuti radiatorerna (speciellt gjutjärn) bildas mineralavfall, som måste bortskaffas. Tänk på hur man spolar värmesystemet: för detta finns det kemiska och mekaniska medel. Du kan antingen hälla en speciell lösning i systemet, eller demontera värmeelementen och rengöra dem med speciella hydrauliska eller pneumatiska pistoler. För att skydda det centraliserade värmesystemet från skräp med skräp, är det lämpligt att installera en sump för matarröret. |
Tips! Många ägare av autonoma nätverk frågar vad som ska fyllas i värmenätverket. Vanligtvis fungerar vatten som ett kylmedel, mindre ofta - speciell frostskyddsmedel. Om du vill spara, använd vatten.
Men före detta är det önskvärt att mjukna det med hjälp av specialutrustning eller lösningar. Detta hjälper till att undvika bildning av skalan på rören och öka tiden mellan spolning av systemet.
Depressuriseringssystem
Det största antalet problem under driften av uppvärmningsnät är orsakad av brott mot täthet av rör, rördelar, kranar, radiatorer och annan utrustning. Poängen här är inte så mycket i felsökning, men i hur man hittar en läcka.

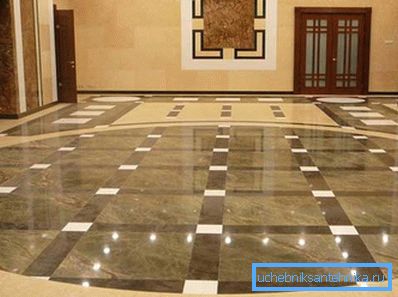

Om rören är öppna måste du bara armla med en ficklampa och göra en revision. Men vad ska man göra om flödet och returflödet döljs under en screed, och på toppen av dem läggs också marmorplattor, på vilka stora pengar spenderades?
Här kan du bara ge ett råd - du måste vara skyddad mot läckage vid installationsfasen. För att göra detta är det önskvärt att använda speciella rör (metallplast eller gjord av tvärbunden polyeten) och se till att ingen förening är fylld med betong.
slutsats
Periodisk rengöring och matning av värmesystemet, eliminering av läckage och service av pannan gör att du kan öka livet för klimatnätet i ditt hem avsevärt. Mer detaljerat med driftsordningen för tekniska nätverk av en bostadsbyggnad kan du lära av videon i det här materialet.
