Värmepumpar till hemmet: syfte, enhet, urvalskriterier,

En hemvärmepump är en oumbärlig enhet för system med tvångsflöde av kylvätska. De flesta moderna system är byggda exakt på den obligatoriska principen, så frågan om att välja en cirkulerande enhet är mycket viktig. Vi kommer att prata om de grundläggande egenskaperna och kriterierna för att välja en pump för uppvärmning.

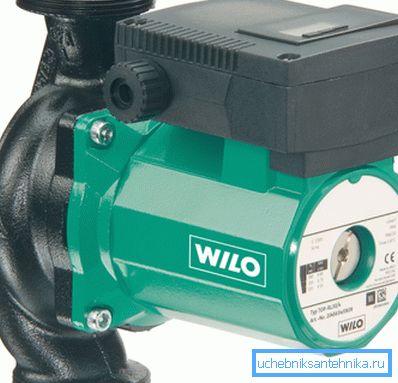

Uppvärmningscirkulationspump

tidsbeställning

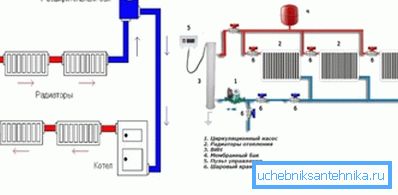

Det finns två typer av organisering av kylmedelsrörelse i värmesystem:

• naturlig;
• och tvungen cirkulation.

Naturlig cirkulation är möjlig i små enkla kopplingsscheman, men utsträckta och grenade rörledningar kräver tvångsrörelse av vätska.

Tidigare användes uppvärmning av ett privat hus utan en pump, eftersom enheterna var bristfälliga och var ganska dyra. Dessutom elektrifierades inte alla bosättningar, och pumpens motor drivs av elektrisk energi.

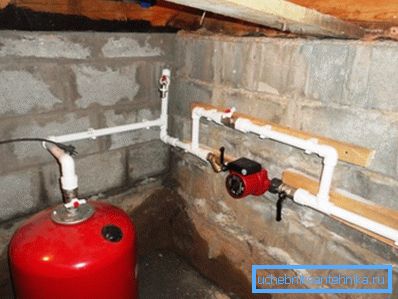

Men även små system försöker nu göra med tvungen cirkulation, eftersom det ökar effektiviteten av värmeöverföringen, ökar effektiviteten av uppvärmning och gasförbrukningen för uppvärmning av kylvätskan minskar. Bränsleekonomi i system med tvångsflöde kan vara upp till 30% jämfört med den naturliga rörelsen av vatten på grund av konvektiv rörelse av lager av olika temperaturer.

Var uppmärksam! Cirkulationspumpen är nödvändig för att organisera kylvätskans tvångsrörelse på grund av pumpens arbete med en elektrisk motor.

I multikretskretsar med kollektor-strålfördelning är byggnader med flera våningar och stora områden med uppvärmning av normal naturlig cirkulation i värmesystemet omöjliga på grund av det stora hydrauliska motståndet som uppstår i rörledningen. För att övervinna detta motstånd behöver du en cirkulationspump.

Enhet och driftsprincip

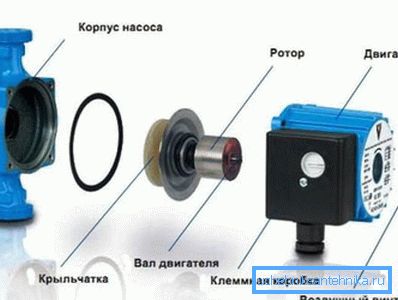

Låt oss ta reda på hur pumpen är konstruerad för att värma huset. För tydligheten använder vi schemat för de viktigaste delarna av enheten:

Följaktligen är följande enheter en del av enheten:

• Pumpens kropp, gjord av gjutjärn eller rostfritt stål. Här är infångningen av vattenflödesrotationshjul och pumpar den i en given riktning;
• Motorhus med statorlindningar. Ett roterande magnetfält induceras i lindningarna, vilket medför att rotorn rör sig;

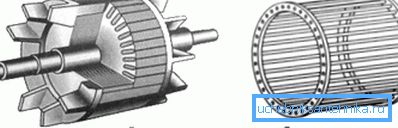

• Motorns ekorre-burrotor, där statorfältet inducerar en ström som interagerar med armaturens roterande fält (asynkron driftsprincip);
• Motoraxel med keramiska lager, som sänder vridmomentet till pumphjulet;
• Pumphjulet, som roterar på axeln och fångar vätskan, utför dess överföring;
• Mellan pumphjulet och rotorn är en skyddshylsa som inte tillåter vatten att tränga in i motorn.
• Terminalbox med styrenhet, hastighetsbrytare eller frekvensomriktare;
• Luftskruv för att ta bort överskottsluft.

Principen för driften av en sådan maskin är följande: växelström strömmar till statorlindningen och skapar ett pulserande (roterande) magnetfält i det med en rotationshastighet av 3 600 rpm med ett par lindningar. Fältlinjerna med kraft skär den stationära rotorn och inducerar en ström i sin lindning som skapar rotorfältet.

Statorens roterande fält fångar (lockar) rotorn och får den att rotera med den. Axeln är stift förbunden med rotorn och roterar därför också, överför kraften till pumphjulet som ligger på den, vilken pumpar vätskan i pumpkroppen och skapar cirkulation i systemet.

Var uppmärksam! För normal drift av enheten måste pumpen fyllas med vatten, annars kommer inte vätskan att gripas och pumphjulet roterar i tomgång.

Styrenheten gör det möjligt att justera axelns rotationshastighet genom att byta ut terminaler (lägga till eller minska antalet par av armaturlindningar) eller genom att omvandla frekvensen för växelströmmen.

Urvalskriterier

För att välja lämplig enhet måste du känna till följande parametrar:

1. Tryck som pumpen måste ge. Den är lika med rörledningens totala hydrauliska motstånd, mätt i meter vattenkolonn;
2. Enhetsprestanda. Jämnar kylvätskans flödeshastighet i systemet, som beräknas genom beräkningar;

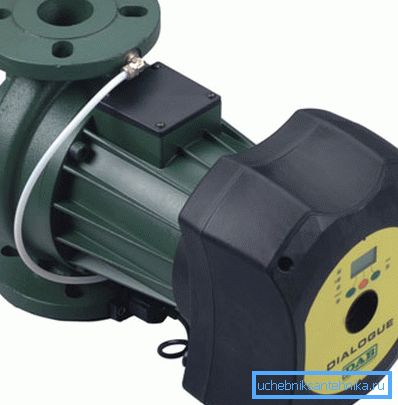

3. Anslutande dimensioner. Indikerat på motorhuset är två typer vanligare - 25 respektive 32 mm respektive 1 respektive 1,25 tum;
4. Montering eller övergripande dimensioner av produkten. De bör beaktas för att din enhet ska passa in i rörledningen.

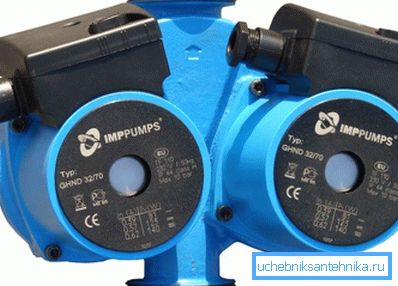

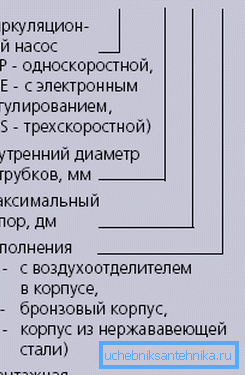

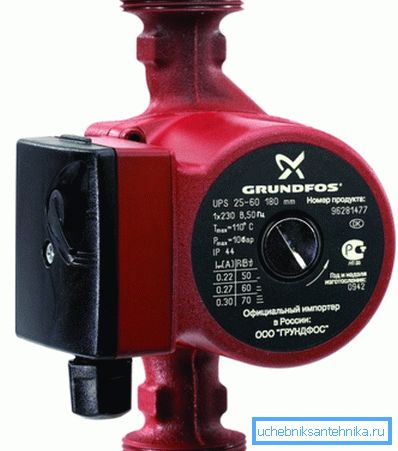

Var uppmärksam! Om du tittar på fallet märkning ser du ett numeriskt förhållande där, till exempel 32/70. Det första numret anger anslutningsstorleken i millimeter, och den andra - trycket i decimetrar, det vill säga 70 är 7 meter vattenkolonn.

Trycket i systemet kan beräknas helt enkelt med formeln

H = F * s, där:

• H - huvud i meter vattenkolonn;
• F - Antal våningar med källare inklusive;
• c - genomsnittlig koefficient som motsvarar värdet av hydrauliska förluster på ena våningen i byggnaden. Enligt SNiP är det 0,7 - 1,1 m för tvårörsystem och 1,16 - 1,85 m för kollektor-strålsystem.

För rörledningen i ett privat hus borde koefficientens maximivärde användas.

Produktiviteten beräknas enligt ett förenklat schema eller på grundval av ett flödestryckskaraktäristik. Förenklad formel för beräkning av:

Q = W / 1,163 * 20 = 0,043 * W, där:

• Q-prestanda;
• W är den mängd värmeenergi som krävs för uppvärmning av rummet.

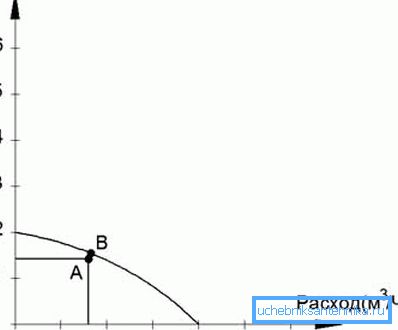

Genom att känna till tryck och prestanda kan du bestämma pumpens driftspunkt, sätta värdet på trycket på grafens vertikala axel och flödeshastigheten - på horisontalen. Med hjälp av katalogen kan du hämta en enhet vars arbetspunkt är så nära som möjligt till den punkt vi har definierat:

Monteringsarbete

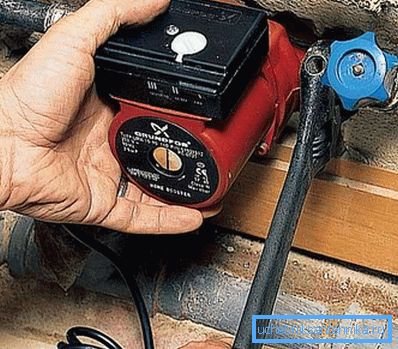

Monteringsanvisningar gör det själv-pumpen ganska enkelt. Den är installerad på returledningen inte långt ifrån pannan, eftersom det här läget i värmebäraren är den lägsta temperaturen i detta avsnitt.

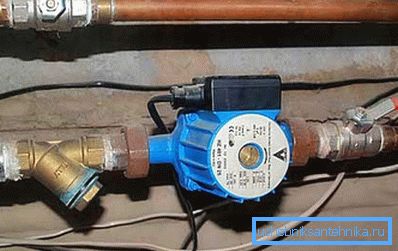

Innan produkten sätts in skärs ett grovt vattenfilter, och före filtret och efter att pumpen har kommit ut, är kulventiler installerade så att enheten kan avlägsnas för utbyte eller reparation utan att tappa vattnet.

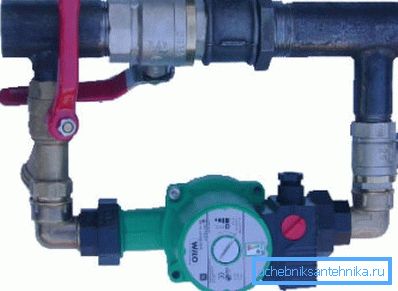

Ofta installeras enheten genom bypassen, och rörets förbikopplingssektion är blockerad av en kran. Om pumpen sönder kan du öppna bypassventilen för vätskans naturliga cirkulation.

Var uppmärksam! Efter montering av cirkulationsmaskinen ska provtryckstestning av värmesystemet i hemmet utföras med hjälp av en specialpress.

slutsats

En cirkulationspump är ett nödvändigt element i moderna värmesystem för privata hus och stora föremål. Valet och installationen av enheten görs enligt instruktionerna ovan. Videon hjälper dig att välja och installera produkten korrekt.
