Värmepannor för rörledningar: obligatoriska och valfria
Vilka är de nödvändiga elementen bör omfatta panna värmebandning? Vad garanterar säkerheten för systemets drift? Hur man organiserar lågtemperaturvärme? I vårt material kommer vi att försöka svara på dessa frågor.
Obligatoriska föremål
Listan över utrustning bestäms av typen av värmesystem.
Cirkulationstyp
Tvingad cirkulation innebär en cirkulationspump för husets värmesystem.
Den är klar:
- sump, installeras framför pumpen för kylvätska;
- Ett par avstängningsventiler, möjliggör rengöring av sumpen eller demontering av pumpen med minimal förlust av kylvätska.
Om systemet fungerar växelvis med tvingad och naturlig cirkulation, bör det finnas en förbikoppling med insatser mellan tappningsinsatserna med en sektion som är lika med fyllnadsdelen. Den är utrustad med en kulventilventil eller -ventil som hindrar det motsatta flödet av vatten genom bypassen under pumpens drift.
Öppna och stängda system
Ett öppet värmesystem kommunicerar med atmosfären genom en öppen värmexpansionstank.
Den kombinerar flera funktioner:
- Kompenserar en ökning av kylvätskans volym vid uppvärmning.
- Ser till att luften tvingas ut i den.
- Tillåt att lägga till vatten i stället för systemet som har avdunstat eller kokat bort under arbetet.

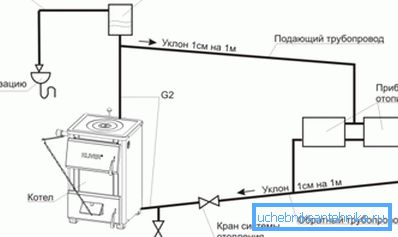

Obs! En öppen tank är alltid monterad överst på konturen. Fyllning bör ha en konstant lutning från tanken, vilket kommer att ge kylvätskans naturliga ström och tillåta luft att tvingas uppåt.
Dessutom innefattar systemet för att koppla fasta bränslepannor i system med naturlig cirkulation en accelerationssamlare - en vertikal fyllningsstation som förbinder pannan med en expansionstank.
I ett slutet system är funktionerna som utförs av den öppna expansionsbehållaren tilldelade flera enheter.
anordning | funktioner |
Membran Expansion Tank | Kompensation för att öka volymen av kylvätska under uppvärmning |
Säkerhetsventil | Blödning av övertryck i fallet då expansionstanken inte innehåller överskott av kylvätska |
manometer | Övervakning av systemtrycket |
Automatisk luftventilation | Avlägsna luft från kretsen |
När du installerar systemet med egna händer är det användbart att känna till några finesser.
- Expansionsbehållaren kan monteras när som helst i konturen. Det är emellertid bättre att välja en plats där kylvätskeflödet innehåller minst turbulenser. Till exempel, framför pumpen, ca 10 diametrar fyllning från den.
- Det är lämpligt att installera tankdysan uppåt. Vad är anledningen till instruktionen? Eftersom det i detta fall garanteras ingen luft i tanken på den andra sidan av membranet där kylvätskan borde vara.
- Tankens volym är ungefär lika med 10% av den totala volymen av kylvätskan i systemet. Det enklaste sättet att uppskatta dess kvantitet är att fylla kretsen med vatten och tömma det i en mätdisk.
- Om det finns flera membrantankar i systemet summeras volymen.
- Kontinuerlig drift av säkerhetsventilen under drift indikerar att expansionstanken är för liten.
- Oavsett luftventilationens närvaro är de övre punkterna i värmesystemet (övre radiatorpluggar, hoppare mellan dem etc.) färdiga med luftventilation. I sin roll kan de fungera som Mayevskys kranar, liksom vanliga ventiler eller kranar.
Utanför och inuti pannan
Ofta kan rörsystemet hos värmepannor skilja sig avsevärt från de som beskrivits ovan. Faktum är att många värmeanordningar är utrustade med egna cirkulationspumpar, en säkerhetsgrupp och ofta en expansionstank.
Med denna konfiguration innefattar bindningsordningen för den väggmonterade värmepannan i själva verket endast ett par ventiler som skär det av, släpper ut i avloppssystemet och en bygel med kallvattensystemet för att fylla kretsen.
Ytterligare element
Vad annat kan inkluderas i pannansbandet?
kollektor
En grenrör eller kam är en okomplicerad anordning för parallell anslutning av flera värmeanordningar eller oberoende kretsar. Samlare är monterade på till- och returledningar. Varje par kranar är försedda med en avstängningsventil och en gasreglage för justering.
Hydro Arrow
Det är en typ av reservoar och är fundamentalt annorlunda från den endast i betydande intern volym. Hydraulnålen är ansluten till både matnings- och returledningarna.
Flödesskillnaden i den totala volymen möjliggör omfördelning av kylvätskan mellan flödet och returet; Genom ytterligare grenar kan dessutom vatten tas med temperaturer mellan de båda trådarna.
Trevägsventil

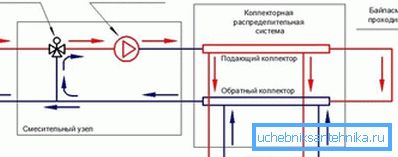

Detta är en tee med en reglerad ventil som fungerar enligt principen om antingen: det låter dig öppna kylvätskeflödet från den direkta rörledningen, minska vattenflödet från avkastningen och vice versa. Vad används det för? Först av allt - för att organisera lågtemperaturkonturer.
Faktum är att för en fast bränslepanna är returrörets temperatur under 50 ° C extremt oönskad. Priset på överkylning av värmeväxlaren är bildandet av kondensat på den, vilket dramatiskt minskar dess livslängd. Vid drift i normalläge, med tillförsel och returtemperatur på 75/55 C, skapas en krets med separat cirkulationspump för att driva uppvärmningsgolvet.
Några av returvattnet från denna krets återvinns; samtidigt ger trevägsventilen flödet av mer hett vatten från pannan, beroende på temperaturen på uppvärmningsmediet. Som regel innefattar ett sådant system för att binda en värmepannan med fast bränsle ett termostatiskt huvud, vilket är ansvarigt för temperaturkontrollen.
Värme ackumulator
Under detta namn döljs en termiskt isolerad vattentank med stor volym. Det låter dig lagra en stor mängd värmeenergi och gradvis ge den till värmeapparater.
Värmeackumulatorn är användbar för att stabilisera temperaturen hos radiatorer vid användning av fastbränslepannor; det inkluderar ofta systemet med elvärmepannor, som uteslutande drivs på natten när en billigare eltariff är i kraft.
slutsats
Vi hoppas att informationen som erbjuds till läsaren kommer att hjälpa honom i utformningen och byggandet av sitt eget värmesystem. Som alltid innehåller den bifogade videon ytterligare tematiska material. Lycka till!
